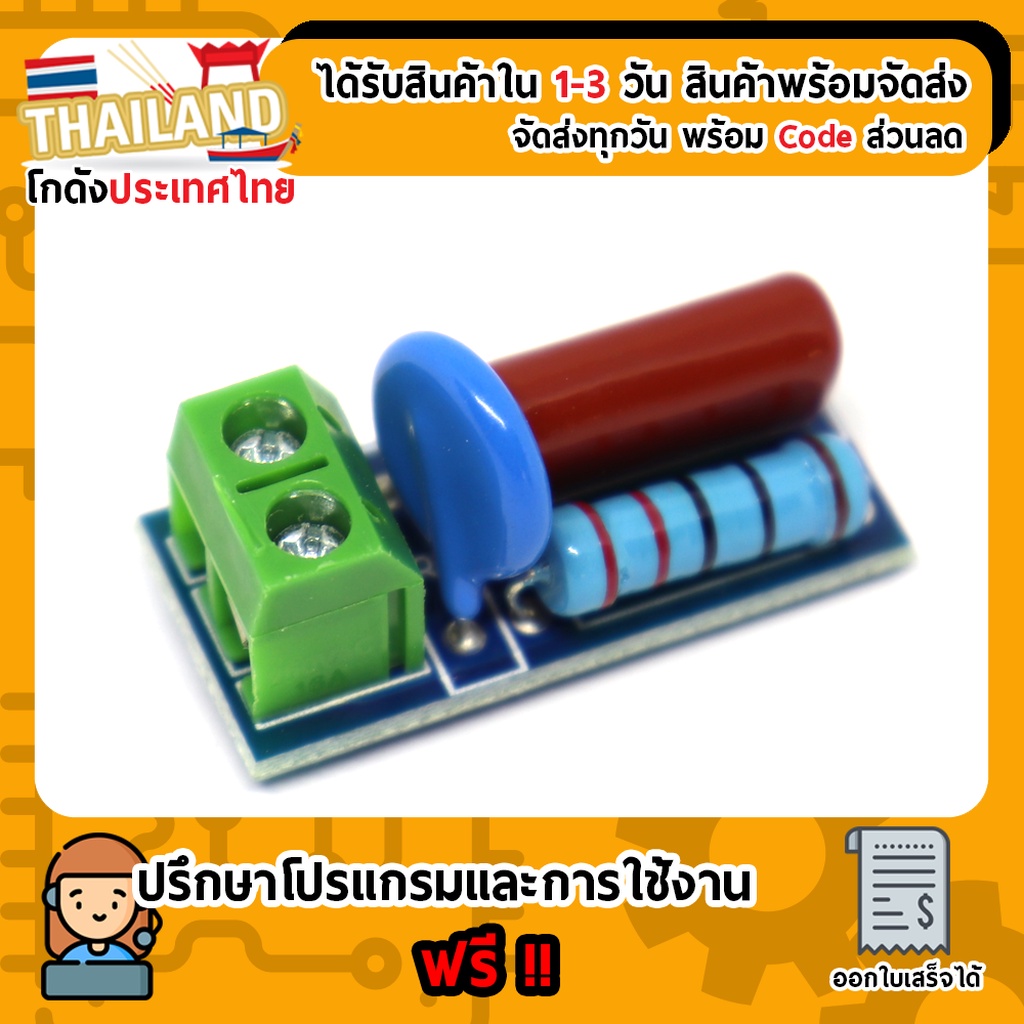

RC Filter โมดูลวงจรดูดซับไฟกระชาก (กันสัญญาณรบกวน)

RC Filter โมดูลวงจรดูดซับไฟกระชากและลดสัญญาณรบกวนสำหรับรีเลย์และ Arduino (อัปเดต 2026)
หมดปัญหาบอร์ดค้างหรือรีเซ็ตตัวเองเมื่อรีเลย์สั่งงาน! RC Filter โมดูลวงจรดูดซับไฟกระชาก (หรือวงจร RC Snubber) คือ บอร์ดวงจรสำเร็จรูปที่ควบรวมตัวต้านทาน (Resistor) และตัวเก็บประจุแรงดันสูง (Capacitor) เข้าไว้ด้วยกันอย่างเป็นระบบ ทำหน้าที่หลักในการดักจับ ดูดซับแรงดันไฟฟ้ากระชากชั่วขณะ (Voltage Spikes) และระงับสัญญาณรบกวนความถี่สูงในระบบไฟฟ้า ช่วยปกป้องหน้าสัมผัสคอนแทกต์ และเพิ่มความเสถียรสูงสุดให้กับชุดบอร์ดควบคุมไมโครคอนโทรลเลอร์
ทำไมโปรเจกต์ Arduino ควบคุมมอเตอร์และปั๊มน้ำจึงต้องมีโมดูลตัวนี้?
เมื่อเรานำบอร์ด **Arduino, ESP32 หรือ NodeMCU** ไปสั่งงานบอร์ดรีเลย์เพื่อเปิด-ปิดอุปกรณ์ที่เป็นโหลดชนิดเหนี่ยวนำ (Inductive Load) เช่น ปั๊มน้ำ มอเตอร์ พัดลม หรือโซลินอยด์วาล์ว ในจังหวะที่หน้าสัมผัสของรีเลย์แยกออกจากกัน จะเกิดแรงดันไฟเหนี่ยวนำย้อนกลับ (Back EMF) ขนาดมหึมาดีดกลับมา ทำให้เกิดประกายไฟสปาร์ก (Arcing) ที่หน้าสัมผัสรีเลย์ ซึ่งประกายไฟนี้จะสร้างคลื่นแม่เหล็กไฟฟ้ารบกวน (EMI) แผ่กระจายออกไป ส่งผลให้ชิปประมวลผลของ Arduino เกิดอาการเออเรอร์ รันโค้ดเพี้ยน หรือรีเซ็ตตัวเองทันที
แนวทางการแก้ปัญหา: เพียงนำโมดูล RC Filter ตัวนี้ไป **ต่อขนานคร่อมที่หน้าสัมผัส (Contact) ของรีเลย์** หรือ **ต่อขนานคร่อมขั้วไฟเลี้ยงเอาต์พุตที่วิ่งไปหาตัวมอเตอร์/ปั๊มน้ำ** วงจรจะทำหน้าที่เป็นทางผ่านสะพานไฟสำรอง คอยดูดซับพลังงานไฟฟ้าที่กระชากเหล่านั้นเข้ามาเก็บไว้ในตัวเก็บประจุ และสลายแรงดันส่วนเกินทิ้งผ่านตัวต้านทานอย่างปลอดภัย ป้องกันไม่ให้เกิดคลื่นสัญญาณกวนหลุดรอดไปถึงบอร์ดควบคุมได้ร้อยเปอร์เซ็นต์
ข้อมูลคุณสมบัติทางเทคนิค (Specifications) ของโมดูล RC Snubber
คุณสมบัติทางฮาร์ดแวร์ รายละเอียดคุณสมบัติและการรองรับ
รูปแบบวงจร (Circuit Type) RC Snubber Network (วงจรดักกระแสเหนี่ยวนำย้อนกลับ)
การรองรับโหลดไฟฟ้าระบบ รองรับทั้งไฟฟ้ากระแสสลับ (AC) และไฟฟ้ากระแสตรง (DC)
พอร์ตการเชื่อมต่อ (Terminal) ช่องขันสายไฟแบบ Terminal Block ยึดสายไฟแน่นหนา ติดตั้งง่ายไม่ต้องบัดกรี
หน้าที่หลักในระบบ ยืดอายุการใช้งานของหน้าสัมผัสรีเลย์ บล็อกคลื่น EMI และป้องกันไมโครคอนโทรลเลอร์รันโค้ดเพี้ยน

สรุปข้อดีและประโยชน์ของโมดูล RC Filter สำเร็จรูป
- ความปลอดภัยสูง: ช่วยลดประกายไฟที่หน้าสัมผัสคอนแทกต์ ส่งผลให้บอร์ดรีเลย์มีอายุการใช้งานที่ยาวนานขึ้น ไม่พังง่าย
- เพิ่มเสถียรภาพระบบ IoT: ป้องกันปัญหาสัญญาณรบกวนไฟฟ้าทำลายจังหวะสัญญาณ ทำให้เซนเซอร์อ่านค่าได้แม่นยำขึ้น
- การติดตั้งที่สะดวก: บอร์ดออกแบบมาสำเร็จรูป มีขนาดกะทัดรัดพร้อมติดตั้งเข้ากล่องควบคุมโครงงาน DIY ได้ทันที
วิดีโอคู่มือสอนและแนะนำหลักการทำงานของวงจร RC Filter


สินค้า 1 ชุดประกอบด้วย:
- RC Filter โมดูลวงจรดูดซับไฟกระชาก (กันสัญญาณรบกวน) จำนวน 1 ชิ้น
