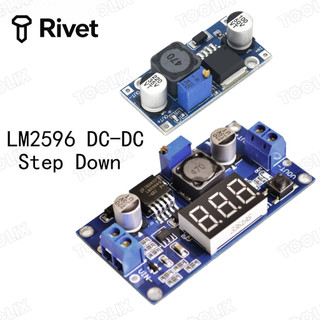

LM2596 DC-DC Adjustable Buck Converter step down ตัวควบคุมแรงดันไฟฟ้า แบบปรับได้ พร้อมโวลต์มิเตอร์ LED

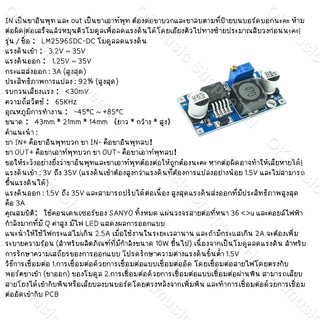

IN เป็นขาอินพุท และ out เป็นขาเอาท์พุท ต้องต่อขาบวกและขาลบตามที่ป้ายบนบอร์ดบอกนะคะ ห้ามต่อผิด!ต่อเสร็จแล้วหมุนตัวโมดูลเพื่อลดแรงดันได้โดยเอียงตัวไปทางซ้ายประมาณสิบวงก่อนนะคะ!
รุ่น / ชื่อ ： LM2596SDC-DC โมดูลลดแรงดัน
แรงดันเข้า ： 3.2V ~ 35V
แรงดันออก ： 1.25V ~ 35V
กระแสส่งออก : 3A (สูงสุด)
ประสิทธิภาพการแปลง : 92% (สูงสุด)
รบกวนเสียงเเรง ： <30mV
ความถี่สวิตช์ ： 65KHz
อุณหภูมิการทํางาน ： -45°C ~ +85°C
ขนาด ： 43mm * 21mm * 14mm （ยาว * กว้าง * สูง）
คำแนะนำ :
ขา IN+ คือขาอินพุทบวก ขา IN- คือขาอินพุทลบ！
ขา OUT+ คือขาเอาท์พุทบวก ขา OUT- คือขาเอาท์พุทลบ！
ขอให้ระวังอย่างยิ่งว่าขาอินพุทและขาเอาท์พุทต้องต่อให้ถูกต้องนะคะ หากต่อผิดอาจทำให้เสียหายได้!
แรงดันเข้า : 3V ถึง 35V (แรงดันเข้าต้องสูงกว่าแรงดันที่ต้องการแปลงอย่างน้อย 1.5V และไม่สามารถขึ้นแรงดันได้)
แรงดันออก : 1.5V ถึง 35V และสามารถปรับได้ต่อเนื่อง สูงสุดแรงดันส่งออกที่มีประสิทธิภาพสูงสุดคือ 3A
คุณสมบัติ： ใช้คอนเดนเซอร์ของ SANYO ทั้งหมด แผ่นวงจรสายต่อที่หนา 36 <>u และคอยล์ไฟฟ้ากําลังมากที่มี Q ค่าสูง มีไฟ LED แสดงผลการออกแบบ
แนะนำให้ใช้ไฟกระแสไม่เกิน 2.5A เมื่อใช้งานในระยะเวลานาน และถ้ามีกระแสเกิน 2A จะต้องเพิ่มระบายความร้อน (สำหรับผลิตภัณฑ์ที่มีกำลังขนาด 10W ขึ้นไป) เนื่องจากเป็นโมดูลลดแรงดัน สำหรับการรักษาความเสถียรของการออกแบบ โปรดรักษาความต่างแรงดันขั้นต่ำ 1.5V
วิธีการเชื่อมต่อ 1.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่ออัด โดยเชื่อมต่อสายไฟโดยตรงกับพอร์ตขาเข้า (ขาออก) ของโมดูล 2.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่อผ่านพิน สามารถเสียบสายโยงได้เข้ากับพินหรือเสียบลงบนบอร์ดโดยตรงหลังจากเพิ่มพิน และทำการเชื่อมต่อด้วยการเชื่อมต่ออัดเข้ากับ PCB

====================================================

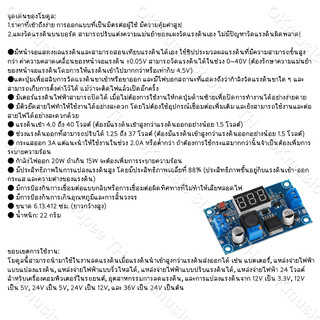

จุดเด่นของโมดูล:
1.ราคาที่เข้าถึงง่าย การออกแบบที่เป็นมิตรต่อผู้ใช้ มีความคุ้มค่าสูง!
2.แผงวัดแรงดันบนบอร์ด สามารถปรับแต่งความแม่นยำของแผงวัดแรงดันเอง ไม่มีปัญหาวัดแรงดันผิดพลาด!

●มีหน้าจอแสดงผลแรงดันและสามารถสอนเทียบแรงดันได้เอง ใช้ชิปประมวลผลแรงดันที่มีความสามารถขั้นสูงกว่า ค่าความคลาดเคลื่อนของหน้าจอแรงดัน ±0.05V สามารถวัดแรงดันได้ในช่วง 0~40V (ต้องรักษาความแม่นยำของหน้าจอแรงดันโดยการให้แรงดันเข้าไปมากกว่าหรือเท่ากับ 4.5V)
●แตะปุ่มเพื่อสลับการวัดแรงดันขาเข้าหรือขาออก และมีไฟบอกสถานะที่แสดงถึงว่ากำลังวัดแรงดันขาใด ๆ และสามารถเก็บการตั้งค่าไว้ได้ แม้ว่าจะตัดไฟแล้วเปิดอีกครั้ง
● มิเตอร์แรงดันไฟฟ้าสามารถปิดได้ เมื่อไม่ต้องการใช้งานให้กดปุ่มด้านซ้ายเพื่อปิดการทำงานได้อย่างง่ายดาย
● มีตัวยึดสายไฟทำให้ใช้งานได้อย่างสะดวก โดยไม่ต้องใช้อุปกรณ์เชื่อมต่อเพิ่มเติม และยังสามารถใช้งานและต่อสายไฟได้อย่างสะดวกด้วย
● แรงดันเข้า 4.0 ถึง 40 โวลต์ (ต้องมีแรงดันเข้าสูงกว่าแรงดันออกอย่างน้อย 1.5 โวลต์)
● ช่วงแรงดันออกที่สามารถปรับได้ 1.25 ถึง 37 โวลต์ (ต้องมีแรงดันเข้าสูงกว่าแรงดันออกอย่างน้อย 1.5 โวลต์)
● กระแสออก 3A แต่แนะนำให้ใช้งานในช่วง 2.0A หรือต่ำกว่า ถ้าต้องการใช้กระแสมากกว่านั้นจำเป็นต้องเพิ่มการระบายความร้อน
● กำลังไฟออก 20W ถ้าเกิน 15W จะต้องเพิ่มการระบายความร้อน
● มีประสิทธิภาพในการแปลงแรงดันสูง โดยมีประสิทธิภาพเฉลี่ยที่ 88% (ประสิทธิภาพขึ้นอยู่กับแรงดันเข้า-ออก กระแส และความต่างของแรงดัน)
● มีการป้องกันการเชื่อมต่อแบบกลับหรือการเชื่อมต่อผิดทิศทางที่ไม่ทำให้เสียหลอดไฟ
● มีการป้องกันการเกินอุณหภูมิและการสั้นวงจร

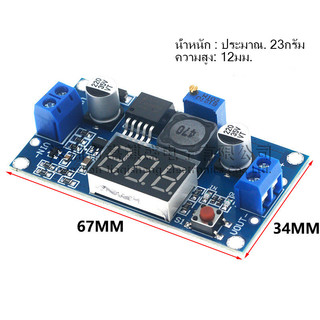

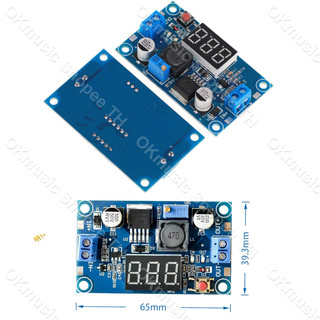

● ขนาด 6.13.412 ซม. (ยาวกว้างสูง)
● น้ำหนัก: 22 กรัม

ขอบเขตการใช้งาน:
โมดูลนี้สามารถนำมาใช้ในงานลดแรงดันเมื่อแรงดันนำเข้าสูงกว่าแรงดันส่งออกได้ เช่น แบตเตอรี่, แหล่งจ่ายไฟฟ้าแบบแปลงแรงดัน, แหล่งจ่ายไฟฟ้าแบบรั่วไหลได้, แหล่งจ่ายไฟฟ้าแบบปรับแรงดันได้, แหล่งจ่ายไฟฟ้า 24 โวลต์สำหรับเครื่องคอมพิวเตอร์ในรถยนต์, อุตสาหกรรมการลดแรงดัน, และการแปลงแรงดันจาก 12V เป็น 3.3V, 12V เป็น 5V, 24V เป็น 5V, 24V เป็น 12V, และ 36V เป็น 24V เป็นต้น

การปรับแต่งตนเองของวงจรวัดแรงดันบนบอร์ด:

1.เมื่อวงจรวัดแรงดันบนบอร์ดแสดงผลแรงดันเอาต์พุต ให้กดปุ่มด้านขวาค้างไว้เป็นเวลา 2 วินาที จากนั้นปล่อย วงจรวัดแรงดันและไฟแสดงผลแรงดันเอาต์พุต "OUT" จะกระพริบแสดงผลร่วมกัน ซึ่งหมายความว่าเรากำลังเข้าสู่โหมดการปรับแต่งแรงดันเอาต์พุต ในกรณีเดียวกัน เมื่อวงจรวัดแรงดันบนบอร์ดแสดงผลแรงดันอินพุต ให้กดปุ่มด้านขวาค้างไว้เป็นเวลา 2 วินาที จากนั้นปล่อย วงจรวัดแรงดันและไฟแสดงผลแรงดันอินพุต "IN" จะกระพริบแสดงผลร่วมกัน ซึ่งหมายความว่าเรากำลังเข้าสู่โหมดการปรับแต่งแรงดันอินพุต

2.คลิกปุ่มด้านขวาเพื่อเพิ่มแรงดันหนึ่งหน่วย คลิกปุ่มด้านซ้ายเพื่อลดแรงดันหนึ่งหน่วย โดยเนื่องจากค่าแรงดันหนึ่งหน่วยมีค่าน้อยกว่า 0.1V ดังนั้นคุณจำเป็นต้องคลิกปุ่มต่อเนื่อง 1-5 ครั้งเพื่อเห็นการเปลี่ยนแปลงของแรงดันหนึ่งหน่วยที่เป็นไปได้ จำนวนครั้งที่ต้องคลิกปุ่มต่อเนื่องขึ้นอยู่กับค่าแรงดันที่แสดงอยู่ในปัจจุบัน ค่าแรงดันที่แสดงอยู่ในปัจจุบันมีค่าสูงขึ้น จำนวนครั้งที่ต้องคลิกปุ่มต่อเนื่องจะน้อยลง

3.หลังจากการปรับแต่งแรงดันเสร็จสิ้น ให้กดค้างปุ่มด้านขวาไว้ 2 วินาที จากนั้นปล่อยปุ่ม ระบบจะออกจากโหมดการสอดแต่งแรงดันได้เลย และการตั้งค่าพารามิเตอร์ทั้งหมดจะถูกบันทึกโดยอัตโนมัติเมื่อมีการตัดจากแหล่งจ่ายไฟฟ้า
หมายเหตุ: การปรับแต่งแบบนี้คุณสามารถทำการแต่งแคลิบเพียงครั้งเดียวก็สามารถใช้ได้ในช่วงระยะเวลาทั้งหมดของระดับแรงดันไฟฟ้า ซึ่งฟังก์ชันนี้ถูกออกแบบมาเพื่อตอบสนองความต้องการในความแม่นยำที่สูงขึ้น โปรดใช้งานได้อย่างมั่นใจ
