รายละเอียดสินค้าจากร้านค้า
คำอธิบาย:

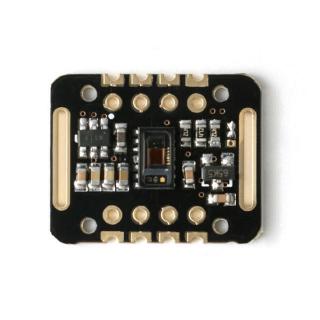

MAX30102 เป็นโมดูลบูรณาการของชีพจร oximeter และไบโอเซนเซอร์ตรวจวัดอัตราการเต้นของหัวใจ ประกอบด้วยไฟ LED สีแดง ไฟ LED อินฟราเรด เครื่องตรวจจับโฟโตอิเล็กทริก อุปกรณ์ออปติคัล และวงจรอิเล็กทรอนิกส์สัญญาณรบกวนต่ำพร้อมระบบตัดแสงโดยรอบ MAX30102 ใช้แหล่งจ่ายไฟ 1.8V และแหล่งจ่ายไฟ 5.0V อิสระสำหรับ LED ภายใน มันถูกใช้ในอุปกรณ์สวมใส่สำหรับอัตราการเต้นของหัวใจและการรวบรวมและตรวจจับออกซิเจนในเลือด สวมใส่บนนิ้วมือ ติ่งหู และข้อมือ อินเทอร์เฟซการสื่อสารที่เข้ากันได้กับ I2C มาตรฐานสามารถส่งค่าที่รวบรวมไว้ไปยัง Arduino, KL25Z และไมโครคอนโทรลเลอร์อื่นๆ สำหรับการคำนวณอัตราการเต้นของหัวใจและออกซิเจนในเลือด นอกจากนี้ ชิปยังสามารถปิดโมดูลโดยใช้ซอฟต์แวร์ และกระแสไฟสแตนด์บายอยู่ใกล้กับศูนย์ เพื่อให้แหล่งจ่ายไฟสามารถรักษาสถานะของแหล่งจ่ายไฟได้เสมอ
1. ขนาดแผงวงจร: 18*15mm
2. ความหนาของแผงวงจร: 2.5mm
3. ความยาวคลื่นสูงสุดของ LED: 660 nm/880 nm
4. แรงดันไฟ LED: 3.3 ~ 5v
5. ประเภทสัญญาณการตรวจจับ: สัญญาณสะท้อนแสง (PPG)
6. อินเทอร์เฟซสัญญาณเอาต์พุต: อินเทอร์เฟซ I2C
7. แรงดันอินเทอร์เฟซการสื่อสาร: 1.8 ~ 5V
8. ขนาดรูประกอบที่สงวนไว้：0.5x8.5mm
คำอธิบายอินเทอร์เฟซ:
1. VIN: LED power input terminal, I2C bus pull-up level, ขอแนะนำให้เชื่อมต่อ 3.3V หรือ 5V
2. SCL: นาฬิกาบัส I2C
3. SDA: ข้อมูลบัส I2C
4. INT: MAX02 ชิปขัดจังหวะพิน
5. RD: MAX30102 ขั้วกราวด์ RD LED ของชิป โดยทั่วไปจะไม่เชื่อมต่อ
6. IRD: ขั้วต่อสายดิน IR LED ของชิป MAX30102 โดยทั่วไปจะไม่เชื่อมต่อ
7. GND: สายดิน
หมายเหตุ: การวัดความอิ่มตัวของออกซิเจนจำเป็นต้องมีการสอบเทียบเครื่องมือระดับมืออาชีพและเกี่ยวข้องกับอุณหภูมิโมดูล ดังนั้นความอิ่มตัวของออกซิเจนที่คำนวณโดยใช้โปรแกรมอัลกอริธึมจึงไม่สามารถรับประกันความถูกต้องบางอย่างได้
บรรจุุภัณฑ์:
1 x MAX30102 อัตราการเต้นของหัวใจการตรวจจับชีพจรความเข้มข้นของออกซิเจนในเลือด เซนเซอร์ Module
Description:

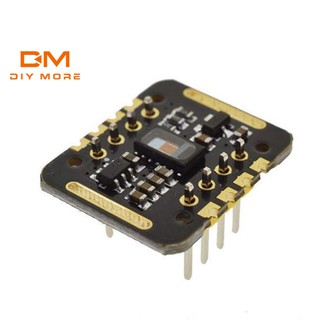

MAX30102 is an integrated module of pulse oximeter and heart rate monitor biosensor. It integrates a red LED, an infrared LED, a photoelectric detector, an optical device, and a low noise electronic circuit with ambient light suppression. MAX30102 uses a 1.8V power supply and an independent 5.0V power supply for internal LED. It is used in wearable devices for heart rate and blood oxygen collection and detection. It is worn on fingers, earlobes and wrists. The standard I2C compatible communication interface can transmit the collected values to Arduino, KL25Z and other microcontrollers for heart rate and blood oxygen calculation. In addition, the chip can also turn off the module by software, and the standby current is close to zero, so that the power supply can always maintain the power supply state.
1. Circuit Board Size: 18*15mm
2. Circuit Board Thickness: 2.5mm
3. Peak Wavelength of LED: 660 nm/880 nm
4. LED Supply Voltage: 3.3~5v
5. Detection Signal Type: Optical Reflection Signal (PPG)
6. Output Signal Interface: I2C Interface
7. Communication Interface Voltage: 1.8~5V
8. Reserved assembly hole size：0.5x8.5mm
Interface Description:
1. VIN: LED power input terminal, also I2C bus pull-up level, it is recommended to connect 3.3V or 5V
2. SCL: I2C bus clock
3. SDA: I2C bus data
4. INT: MAX02 chip interrupt pin
5. RD: MAX30102 chip's RD LED grounding terminal, generally does not connect
6. IRD: MAX30102 chip's IR LED grounding terminal, generally does not connect
7. GND: grounding wire.
Note: Oxygen saturation measurement requires professional instrument calibration and is related to the module temperature. Therefore, the oxygen saturation calculated by using the algorithm program can not guarantee certain accuracy.
Package:
1 x MAX30102 Heart Rate Blood Oxygen Concentration Pulse Detection Sensor Module
