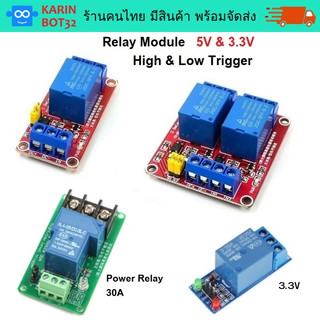

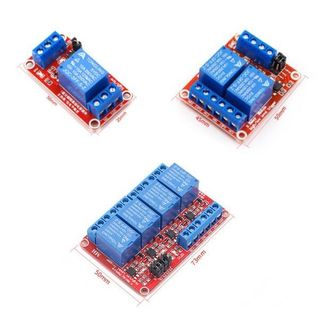

5V Relay Module isolation High And Low Trigger โมดูลรีเลย์ 5 โวลต์
โมดูลรีเลย์ 5V Relay Module isolation High And Low Trigger ทนกระแสได้สูงถึง 10A 250VAC
บอร์ดรีเลย์เป็นแบบ Isolation สามารถป้องกันไฟช็อตระหว่าง Input และ Output ได้
ที่สำคัญสามารถเลือกจั้มเปอร์ ให้ทำงานได้ทั้งแบบ Low Level Trigger และ High Level Trigger เพื่อใช้ควบคุมเปิดปิดให้อุปกรณ์ไฟฟ้า
Module interface
1. DC+: Connect to the positive pole of the power supply (voltage according to the relay requirements)
2. DC-: Connect to the negative pole of the power supply
3. IN: Can control the relay to be attracted at high or low level

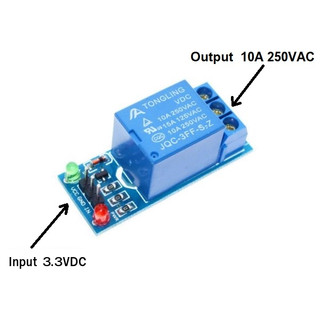

Relay output terminal
1. NO: Relay normally open interface, suspended before the relay is attracted, and short-circuited with COM after attraction
2. COM: Relay common interface
3. NC: Relay normally closed interface, short-circuited with COM before the relay is attracted, and suspended after attraction

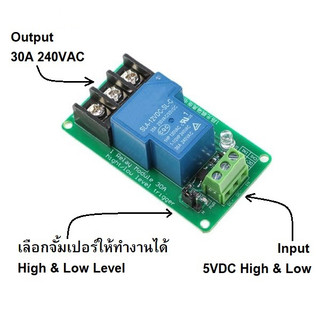

High and low level trigger selection terminal
1. When the jumper is shorted with LOW, it is a low level trigger;
2. When the jumper is shorted with high, it is a high level trigger.
