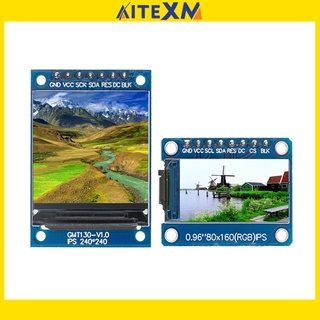

จอแสดงผล TFT 0.96 / 1.3 นิ้ว Ips 7P Spi Hd 65K โมดูล Ic 80X160 ( Not Oled ) สําหรับ Arduino
★ 4.9
ขายแล้ว 2
฿71 – ฿132
ร้าน aitexm.th
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 08/10/2026 16:00 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า

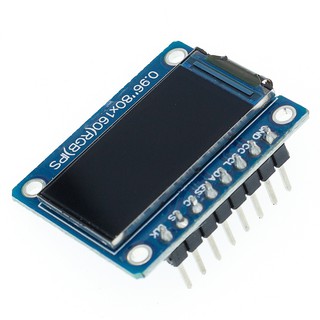

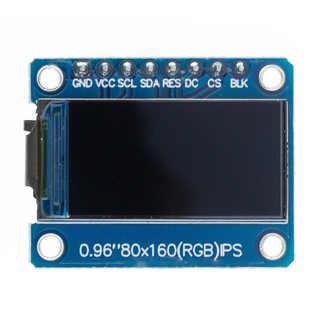

0.96 นิ้ว TFT
โหมดการแสดงผลปกติเป็นสีดำ IPS
รูปแบบการแสดงผลกราฟิก 80RGB * 160 Dot-matrix
อินพุตข้อมูล SPI อินเทอร์เฟซ
ไดรฟ์ IC ST7735S
โครงร่างขนาด 24 (W) * 30 (H) * 2.8 +/- 0.1 (T) มม
ความละเอียด 80RGB * 160 Dots
พื้นที่ใช้งาน LCD 10.8 (W) * 21.7 (H)
Dot pitch 0.135 (H) x 0.1356 (V) มม
การดูทิศทางมุมมองทั้งหมด
อุณหภูมิในการทำงาน -20 ～ 70 ° C
2. คำอธิบาย Pin:
PIN No Symbol Description
1 GND กราวด์
2 VCC กำลังไฟ 3.3V
3 ขานาฬิกาอนุกรม SCL
4 SDA Serial data input
5 RES LCM รีเซ็ตพิน
พินนี้ถูกรีเซ็ตสัญญาณอินพุต เมื่อพินอยู่ในระดับต่ำการเริ่มต้นของชิปคือ
ดำเนินการ ดึงพินนี้ให้สูงในระหว่างการทำงานปกติ
6 DC ข้อมูล / การควบคุมคำสั่ง
7 CS Chip เลือก
พินควบคุมไฟแบ็คไลท์ BLK 8 ขา

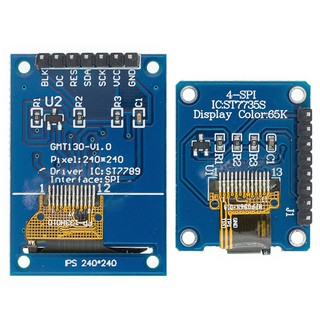

1.3 นิ้ว TFT
1. คุณสมบัติ
โหมดการแสดงผลปกติเป็นสีดำ IPS
รูปแบบการแสดงผลกราฟิก 240RGB * 240 Dot-matrix
อินพุตข้อมูล SPI อินเทอร์เฟซ
ไดรฟ์ IC ST7789VW
โครงร่างขนาด 27.78 (W) * 39.22 (H) * 3.0 +/- 0.1 (T) มม
ความละเอียด 240RGB * 240 จุด
พื้นที่ใช้งาน LCD 23.4 (W) * 23.4 (H)
Dot pitch 0.0975 (H) x 0.0975 (V) มม
การดูทิศทางมุมมองทั้งหมด
อุณหภูมิในการทำงาน -20 ～ 70 ° C
2. คำอธิบาย Pin:
PIN No Symbol Description
1 GND กราวด์
2 VCC กำลังไฟ 3.3V
3 ขานาฬิกาอนุกรม SCL
4 SDA Serial data input
5 RES LCM รีเซ็ตพิน
พินนี้ถูกรีเซ็ตสัญญาณอินพุต เมื่อพินอยู่ในระดับต่ำการเริ่มต้นของชิปคือ
ดำเนินการ ดึงพินนี้ให้สูงในระหว่างการทำงานปกติ
6 DC ข้อมูล / การควบคุมคำสั่ง
พินควบคุมไฟแบ็คไลท์ 7 BLK
