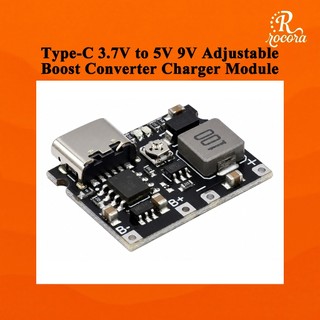

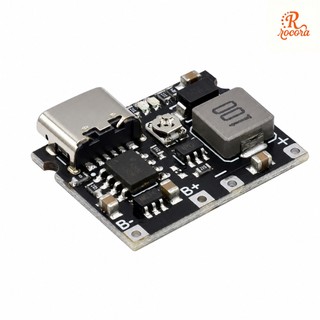

Type-C 3.7V ถึง 5V 9V ปรับ Boost Converter โมดูลชาร์จ 18650 Li-ion แบตเตอรี่ Charge Discharge Board 2A

ข้อมูลจำเพาะของผลิตภัณฑ์

โมดูลแปลงแบตเตอรี่ลิเธียมและบูสต์ชื่อสินค้า: โมดูลแปลงแบตเตอรี่ลิเธียม
ประเภทโมดูลบูสต์: การชาร์จ, การป้องกันและโมดูลเพิ่มแบบปรับได้
ประเภทแบตเตอรี่: ลิเธียมไอออนเซลล์เดียว / แบตเตอรี่ลิเธียมโพ
แรงดันไฟฟ้าที่กำหนด: 3.7V
แรงดันไฟฟ้าที่ชาร์จเต็มของแบตเตอรี่: 4.2V
แบตเตอรี่ลิเธียมโพลิเมอร์และแบตเตอรี่ลิเธียม 1S 3.7V อื่น ๆ
อินเทอร์เฟซอินพุต: USB Type-C หรือ IN+ / IN- อินเทอร์เฟซอินพุต: USB Type-C หรือ IN+ / IN- แผ่นบัดกรี
แรงดันไฟฟ้าอินพุตที่แนะนำ: DC 5V
ช่วงแรงดันไฟฟ้าขาเข้า DC 4.2V–6.5V
วิธีการชาร์จ: แรงดันไฟฟ้าคงที่ / แรงดันไฟฟ้าคงที่, CC / CV
กระแสไฟชาร์จสูงสุด: สูงสุด 1A, ตั้งโปรแกรมได้
แรงดันขาออก Boost โดยประมาณ: ปรับได้ DC 4.2V - 28V
การตั้งค่าเอาต์พุตทั่วไป: 5V / 9V / 12V และแรงดันไฟฟ้าที่ปรับได้อื่น ๆ
กำลังขับสูงสุด: ประมาณ 5W
ระดับ Boost ที่โฆษณาในปัจจุบัน: สูงสุด 2A ภายใต้แรงดันไฟฟ้าต่ำและความร้อนที่เหมาะสม
ขั้วเอาต์พุตเอาต์พุต: สองขนาน VO + / VO- กลุ่มเอาต์พุต
อุณหภูมิในการทำงาน: ประมาณ -40°C ถึง 80°ค
ขนาดโมดูลโมดูล: ประมาณ 23.4 × 18 มม.
น้ำหนัก: ประมาณ 3g
ตัวเครื่อง PCB สีดำ ให้คุณได้ใช้งานตามต้องการ
การปรับแรงดันไฟฟ้า: โพเทนชิออมิเตอร์ออนบอร์ด

ตระกูลโมดูลเดียวกันระบุไว้ด้วยช่วงอินพุต 4.2–6.5V เอาต์พุต 4.2–28V ที่ปรับได้การชาร์จที่ตั้งโปรแกรมได้ถึง 1A และกำลังขับสูงสุดประมาณ 5W

คุณสมบัติหลักที่สำคัญของ SKECHERS
อินพุตการชาร์จ USB Type-C
การชาร์จแบตเตอรี่ลิเธียม 3.7V เซลล์เดียว 3.7V
เอาต์พุตขั้นตอน DC-DC แบบปรับได้
การป้องกันการคายประจุแบตเตอรี่ในตัว
กระแสไฟชาร์จที่ตั้งโปรแกรมได้สูงสุด 1A
การชาร์จกระแสคงที่และแรงดันไฟฟ้าคงที่
การป้องกันอุณหภูมิสูงเกินไป
การป้องกันขั้วย้อนกลับของแบตเตอรี่
ข้อ จำกัด กระแสไฟกระชากเริ่มนุ่มนวล
โหมดสแตนด์บายพลังงานต่ำ
รองรับการเปิดใช้งานแบตเตอรี่ 0V
ฟังก์ชั่นการชาร์จแบบหยดน้ำ 2.9V ฟังก์ชั่นการชาร์จแบบหยดน้ำ 2.9V
ไฟ LED คู่แสดงสถานะการชาร์จ
กลุ่มขั้วเอาต์พุตแบบขนานสองกลุ่ม
การออกแบบที่กะทัดรัดเหมาะสำหรับโครงการฝังตัว

นอกจากนี้ยังมีการระบุการชาร์จการเปิดใช้งานตัวบ่งชี้และฟังก์ชันการป้องกันสำหรับการออกแบบโมดูลเดียวกันโดยเอกสารประกอบโมดูลปัจจุบันและผู้ค้าปลีกส่วนประกอบ

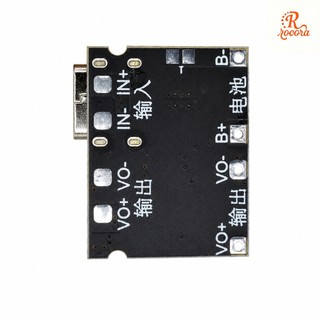

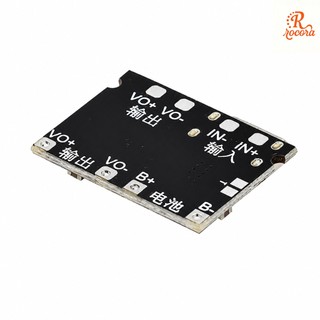

คำอธิบายการเชื่อมต่อ

USB Type-C: อินพุตพลังงานและการชาร์จแบตเตอรี่
อินพุต DC บวก IN +: อินพุต DC บวก
อินพุต DC เชิงลบ: IN-: อินพุต DC เชิงลบ
ขั้วบวกของแบตเตอรี่ B +: ขั้วบวกของแบตเตอรี่
ขั้วลบของแบตเตอรี่ B-: ขั้วลบของแบตเตอรี่
VO +: เพิ่มเอาต์พุตบวก
VO-: เอาต์พุตเชิงลบที่เพิ่มกำลังขับเชิงลบ

บอร์ดประกอบด้วยแผ่น VO + และ VO- เอาท์พุทสองชุด ทั้งสองชุดเชื่อมต่อแบบขนานและให้แรงดันขาออกเท่ากันดังนั้นอาจใช้ทั้งสองชุด

การตั้งค่ากระแสไฟชาร์จ

กระแสไฟชาร์จสามารถเปลี่ยนแปลงได้โดยการเปลี่ยนตัวต้านทานการตั้งค่ากระแสชาร์จ

สูตรอ้างอิงอ้างอิง:
R = 1200 ÷ฉัน

ค่าตัวต้านทาน (resistor value) ใน kΩ คือ R ซึ่งเป็นค่าตัวต้านทานใน kΩ
ฉันเป็นกระแสไฟชาร์จที่จำเป็นใน mA

10kΩ: ประมาณ 50mA
5kΩ: ประมาณ 250mA
2kΩ: ประมาณ 580mA
1.2kΩ: ประมาณ 1000mA

ตัวต้านทานการตั้งค่าปัจจุบันเป็นส่วนประกอบ SMD ขนาดเล็กและควรแก้ไขโดยผู้ใช้ที่มีประสบการณ์การบัดกรีที่เหมาะสมเท่านั้น. การดัดแปลงที่ไม่ถูกต้องอาจทำให้โมดูลหรือแบตเตอรี่เสียหายได้

สถานะไฟ LED แสดงสถานะ LED

ไฟ LED สีแดงแดงติด: ชาร์จแบตเตอรี่
ไฟ LED สีน้ำเงิน: ชาร์จแบตเตอรี่เต็มหรือสแตนด์บาย
ไฟ LED สีแดงและไฟ LED สีน้ำเงินดับ: กระบวนการชาร์จปกติ
ไฟ LED สีน้ำเงินติดสว่างและไฟ LED สีแดงติดเล็กน้อย: ชาร์จเสร็จสมบูรณ์หรือไม่มีโหลดสภาพสแตนด์บาย

เมื่อเอาต์พุตบูสต์กำลังจ่ายโหลดพฤติกรรมบ่งชี้อาจแตกต่างกันไปขึ้นอยู่กับกำลังขับ

การปรับแรงดันขาออกของเอาต์พุต
เชื่อมต่อแบตเตอรี่ลิเธียม 3.7V ที่เหมาะสมกับ B + และ B-
เชื่อมต่อแหล่งจ่ายไฟ 5V ที่ควบคุมผ่าน USB Type-C หรือ IN + และ IN-
เชื่อมต่อมัลติมิเตอร์กับ VO + และ VO-
หมุนโพเทนชิออมิเตอร์ออนบอร์ดช้าๆ
ปรับเอาต์พุตเป็นแรงดันไฟฟ้าที่ต้องการก่อนเชื่อมต่อโหลด

ช่วงเอาต์พุตที่ปรับได้คือประมาณ 4.2V–28V

การใช้งานที่เหมาะสม
การปรับเปลี่ยนแบตเตอรี่ดิจิตอลมัลติมิเตอร์
โครงการพลังงานแบบชาร์จไฟได้ปี 18650
อุปกรณ์อิเล็กทรอนิกส์แบบพกพา
อุปกรณ์ไฟฟ้าที่ปรับได้ DIY
โครงการไฟ LED
แหล่งจ่ายไฟเซนเซอร์
เครื่องดนตรีอิเล็กทรอนิกส์ขนาดเล็ก
อุปกรณ์ไฟฟ้าบอร์ดการพัฒนา
อุปกรณ์ทดสอบแบบชาร์จไฟได้
โครงการ DIY ที่ใช้แบตเตอรี่
หมายเหตุพลังงานที่สำคัญสำคัญ

ผลิตภัณฑ์มีการโฆษณาทั่วไปว่าเป็นโมดูลเพิ่ม 2A แต่กำลังขับสูงสุดที่ระบุไว้คือประมาณ 5W กระแสไฟขาออกที่มีอยู่จะลดลงเมื่อแรงดันขาออกเพิ่มขึ้น

เอาต์พุตทางทฤษฎีโดยประมาณที่ 5W:

เอาต์พุต 5V โดยประมาณ: สูงสุด 1A
เอาต์พุต 9V: สูงสุด 0.55A
เอาต์พุต 12V: สูงสุด 0.4A

ความต้านทานต่อสายไฟและอุณหภูมิโมดูล ห้ามโฆษณาเป็นเวลานาน ให้ 2A ที่ 5V หรือ 9V

หมายเหตุการใช้งานที่สำคัญ
แบตเตอรี่ลิเธียมไอออนหรือลิเธียมโพลิเมอร์ 3.7V เพียงเซลล์เดียว
แบตเตอรี่อาจเชื่อมต่อแบบขนานกัน แต่ต้องไม่เชื่อมต่อในซีรีส์
ยืนยันขั้ว B + และ B- ก่อนเชื่อมต่อแบตเตอรี่
ปรับแรงดันขาออกด้วยมัลติมิเตอร์ก่อนเชื่อมต่อโหลด
ใช้สายไฟสั้นและหนาเพียงพอเพื่อลดแรงดันไฟฟ้าตก
โมดูลอาจอุ่นขึ้นระหว่างการชาร์จหรือเพิ่มกำลังไฟ
ให้การระบายอากาศที่เพียงพอในระหว่างการใช้งานต่อเนื่อง
กำลังขับประมาณ 5W อย่าให้เกินกำลังขับประมาณ 5W
