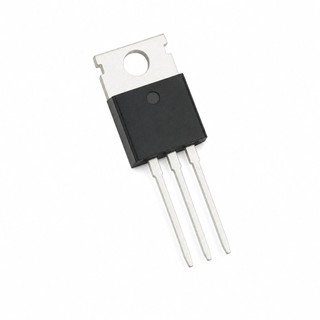

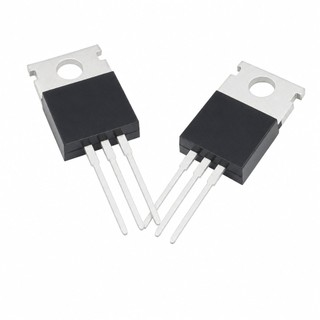

IRL540N MOSFET N-Channel TO-220 100V 33A Rds 0.027Ω สวิตชิ่งความเร็วสูง

IRL540N** เป็น MOSFET กำลังแบบเอ็นแชนเนล เอนแฮนซ์เมนต์โหมดสมรรถนะสูงที่ผลิตโดย International Rectifier (ปัจจุบันเป็นส่วนหนึ่งของ Infineon Technologies) ออกแบบในแพ็กเกจมาตรฐาน **TO-220** อุปกรณ์นี้ถูกพัฒนาสำหรับการสลับกำลังที่มีประสิทธิภาพ ด้วยเรตติ้งแรงดันเดรน-ซอร์ส **100V** และความสามารถในการรับกระแสเดรนต่อเนื่อง **33A** IRL540N จึงเหมาะสำหรับแอปพลิเคชันสลับแบบฮาร์ดสวิตช์ที่ความต้านทานขณะเปิดต่ำและความเร็วในการสลับสูงมีความสำคัญ การระบุ "PbF" บ่งชี้ว่าหน่วยเฉพาะนี้ **ไม่มีสารตะกั่ว** และเป็นไปตามมาตรฐาน RoHS สอดคล้องกับมาตรฐานสิ่งแวดล้อมสมัยใหม่สำหรับชิ้นส่วนอิเล็กทรอนิกส์
พารามิเตอร์ต่อไปนี้แสดงลักษณะทางไฟฟ้าและความร้อนทั่วไปของ MOSFET เอ็นแชนเนล IRL540N:
แรงดันเดรน-ซอร์ส ($V_{DSS}$):** 100 V
แรงดันเกต-ซอร์ส ($V_{GS}$):** ±20 V
กระแสเดรนต่อเนื่อง ($I_D$):**
33 A (ที่ $T_C = 25^\circ\text{C}$)
19 A (ที่ $T_C = 100^\circ\text{C}$)
กระแสเดรนแบบพัลส์ ($I_{DM}$):** 132 A
ความต้านทานเดรน-ซอร์สขณะเปิดแบบสถิต ($R_{DS(on)}$):**
สูงสุด: 0.027 $\Omega$ (ที่ $V_{GS} = 10\text{V}, I_D = 15\text{A}$)
สูงสุด: 0.035 $\Omega$ (ที่ $V_{GS} = 4.5\text{V}, I_D = 15\text{A}$)
แรงดันเกณฑ์เกต ($V_{GS(th)}$):** 2.0 V – 4.0 V
ความจุอินพุต ($C_{iss}$):** 2700 pF (ทั่วไป)
ความจุเอาต์พุต ($C_{oss}$):** 1200 pF (ทั่วไป)
ความจุถ่ายโอนย้อนกลับ ($C_{rss}$):** 300 pF (ทั่วไป)
กำลังสูญเสียรวม ($P_D$):** 125 W (ที่ $T_C = 25^\circ\text{C}$)
อุณหภูมิรอยต่อขณะทำงาน ($T_J$):** -55°C ถึง +175°C
ช่วงอุณหภูมิการจัดเก็บ ($T_{stg}$):** -55°C ถึง +150°C
ความต้านทานความร้อน รอยต่อถึงเคส ($R_{\theta JC}$):** 0.65 °C/W
ประเภทแพ็กเกจ:** TO-220 (ผ่านรู)
การติดตั้ง:** แท็บบัดกรี (แท็บโลหะ)
การปฏิบัติตามมาตรฐาน:** เป็นไปตาม RoHS, ไม่มีสารตะกั่ว (PbF)
ความต้านทานขณะเปิดต่ำ:** $R_{DS(on)}$ ต่ำมากที่ 0.027 $\Omega$ ช่วยลดการสูญเสียจากการนำไฟฟ้า เพิ่มประสิทธิภาพของระบบโดยรวม และลดการเกิดความร้อน
ความเร็วในการสลับสูง:** ได้รับการปรับให้เหมาะสมสำหรับแอปพลิเคชันสลับความถี่สูง ลดการสูญเสียในการสลับในคอนโทรลเลอร์ PWM
เรตติ้งอะวาลานช์:** ออกแบบให้ทนต่อพลังงานอะวาลานช์แบบพัลส์เดียว ให้ความทนทานต่อการดีดกลับของโหลดแบบอินดักทีฟ
ผ่านการทดสอบโหลดอินดักทีฟแบบไม่แคลมป์ (UIL) 100%:** รับประกันความน่าเชื่อถือในสถานการณ์สลับโหลดอินดักทีฟในชีวิตจริง
โครงสร้างไม่มีสารตะกั่ว:** เป็นไปตามมาตรฐานสิ่งแวดล้อม RoHS ทำให้เหมาะสำหรับการส่งออกไปยังภูมิภาคที่มีกฎระเบียบสิ่งแวดล้อมเข้มงวด

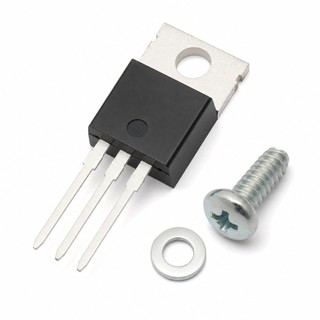

แพ็กเกจ TO-220 มาตรฐาน:** ติดตั้งบนฮีตซิงก์ได้ง่ายด้วยฮาร์ดแวร์มาตรฐาน ส่งเสริมการจัดการความร้อนในการออกแบบกำลังสูง
IRL540N ถูกใช้อย่างแพร่หลายในระบบอิเล็กทรอนิกส์กำลังที่ต้องการการควบคุมแรงดันที่มีประสิทธิภาพและการควบคุมมอเตอร์ แอปพลิเคชันทั่วไปรวมถึง:
คอนเวอร์เตอร์ DC-DC:** เหมาะสมสำหรับคอนเวอร์เตอร์สเทปดาวน์ (Buck) และสเทปอัพ (Boost) ที่ทำงานต่ำกว่า 100V
การควบคุมมอเตอร์:** ใช้ในคอนฟิกูเรชัน H-bridge สำหรับการควบคุมมอเตอร์ DC ในระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ และอุปกรณ์เสริมยานยนต์
แหล่งจ่ายไฟสวิตชิ่ง (SMPS):** การสลับด้านปฐมภูมิหรือทุติยภูมิที่มีประสิทธิภาพในแหล่งจ่ายไฟออฟไลน์และออนไลน์
ระบบจัดการแบตเตอรี่:** สำหรับการสลับโหลดและวงจรป้องกันในอุปกรณ์ที่ทำงานด้วยแบตเตอรี่
วงจรอินเวอร์เตอร์:** ใช้ในอินเวอร์เตอร์กำลังต่ำถึงปานกลางสำหรับการแปลง DC เป็น AC
ไดรเวอร์ LED:** ไดรเวอร์กระแสคงที่ประสิทธิภาพสูงสำหรับอาร์เรย์ LED กำลังสูง
การจัดการความร้อน:** เนื่องจากมีความสามารถในการรับกระแสสูง (33A) การใช้ฮีตซิงก์อย่างเพียงพอจึงเป็นสิ่งจำเป็น แท็บโลหะของแพ็กเกจ TO-220 ต้องได้รับการฉนวนกันอย่างเหมาะสมและเชื่อมโยงทางความร้อนกับฮีตซิงก์เพื่อป้องกันไม่ให้อุณหภูมิรอยต่อเกินกำหนด
ไดรฟ์เกต:** แม้ว่า IRL540N จะเป็น MOSFET ระดับลอจิก (แรงดันเกณฑ์เกต < 4V) แต่เพื่อให้ได้ประสิทธิภาพสูงสุดและ $R_{DS(on)}$ ต่ำที่สุด แนะนำให้ใช้แรงดันไดรฟ์เกต 10V การขับเคลื่อนที่ 4.5V จะส่งผลให้ความต้านทานขณะเปิดสูงขึ้นและการสูญเสียกำลังเพิ่มขึ้น
อินดักแตนซ์ปรสิต:** ลดอินดักแตนซ์ของลูปในสายเชื่อมต่อซอร์สเพื่อป้องกันแร
📣📣📣
