LM2596 DC-DC Adjustable Buck Converter step down ตัวควบคุมแรงดันไฟฟ้า แบบปรับได้ พร้อมโวลต์มิเตอร์ LED

📌 รบกวนคุณลูกค้าอ่านเงื่อนไขด้านล่างนี้ก่อนสั่งซื้อนะคะ 📌

📌 สินค้าทั้งหมดเรามีสต็อคพร้อมส่งเองในประเทศไทย ( ส่งออกจากกทม. )📌

📌 ส่งไวทันใจ ร้านเราส่งของทุกวันจันทร์ - วันอาทิตย์📌

📌 ทางร้านตัดรอบทุกวันเวลา 14.30 น. หากสั่งหลัง 14.30 น. ทางร้านจะปริ้นบิลวันถัดไป

📌 รบกวนคุณลูกค้าถ่าย VDO ต่อเนื่อง ตั้งแต่เริ่มเปิดกล่องสินค้า หากพบว่าสินค้ามีปัญหา ผิดแบบ ผิดไซส์ หรือไม่ตรงกับคำสั่งซื้อของท่าน สามารถแจ้งให้ร้านเปลี่ยนสินค้าหรือแก้ไขทางแชทได้ทันที ยินดีเร่งดำเนินการให้ค่ะ หากไม่มีคลิปวีดีโอหลักฐานแสดงกับทางร้าน ร้านขออนุญาตงดรับเคลมทุกกรณีนะคะ

📌 หากลูกค้าต้องการเปลี่ยนชื่อที่อยู่ให้กดยกเลิกสินค้าเเล้วกดสั่งเข้ามาใหม่นะคะ ทางร้านไม่สามารถแก้ไขข้อมูลของคุณลูกค้าเองได้ค่ะ

จัดส่งภายใน 48 ชม. รับประกันคุณภาพ
1.LM2956HVS Step Down Module
รายละเอียดสินค้า
- Input Voltage (ไฟเข้า) : 4.5-50V DC
- Output Voltage (ไฟออก) : 3-40 VDC
- Output Current Maximum : 3A
- Dimension (ขนาด) : 21mm x 43mm x 14mm (WxLxH)
หมุนทวนเข็มนาฬิกา คือ ปรับไฟลง

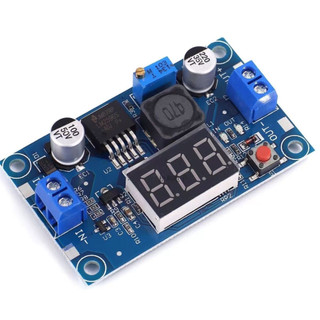

2.LM2956 Step Down Module
แรงดันเข้า ：2.5V ~40V
แรงดันออก ： 1.25V ~ 37V
กระแสส่งออก : 3A (สูงสุด)
ประสิทธิภาพการแปลง : 92% (สูงสุด)
รบกวนเสียงเเรง ：
ความถี่สวิตช์ ： 150KHz
อุณหภูมิการทํางาน ： -45°C ~ +85°C

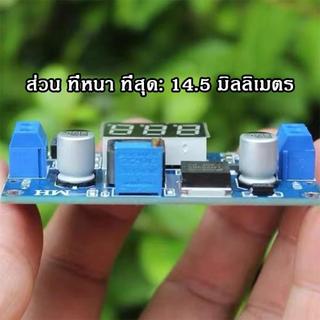

ขนาด ： 66mm * 36mm * 14mm （ยาว * กว้าง * สูง）

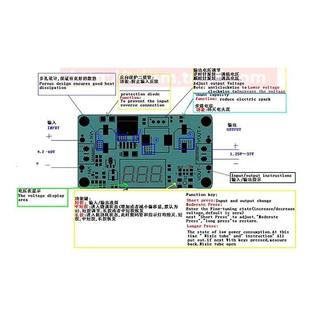

คำแนะนำ :
ขา IN+ คือขาอินพุทบวก ขา IN- คือขาอินพุทลบ！
ขา OUT+ คือขาเอาท์พุทบวก ขา OUT- คือขาเอาท์พุทลบ！
ขอให้ระวังอย่างยิ่งว่าขาอินพุทและขาเอาท์พุทต้องต่อให้ถูกต้องนะคะ หากต่อผิดอาจทำให้เสียหายได้!
แรงดันเข้า : 3V ถึง 35V (แรงดันเข้าต้องสูงกว่าแรงดันที่ต้องการแปลงอย่างน้อย 1.5V และไม่สามารถขึ้นแรงดันได้)
แรงดันออก : 1.5V ถึง 35V และสามารถปรับได้ต่อเนื่อง สูงสุดแรงดันส่งออกที่มีประสิทธิภาพสูงสุดคือ 3A
คุณสมบัติ： ใช้คอนเดนเซอร์ของ SANYO ทั้งหมด แผ่นวงจรสายต่อที่หนา 36 <>u และคอยล์ไฟฟ้ากําลังมากที่มี Q ค่าสูง มีไฟ LED แสดงผลการออกแบบ
แนะนำให้ใช้ไฟกระแสไม่เกิน 2.5A เมื่อใช้งานในระยะเวลานาน และถ้ามีกระแสเกิน 2A จะต้องเพิ่มระบายความร้อน (สำหรับผลิตภัณฑ์ที่มีกำลังขนาด 10W ขึ้นไป) เนื่องจากเป็นโมดูลลดแรงดัน สำหรับการรักษาความเสถียรของการออกแบบ โปรดรักษาความต่างแรงดันขั้นต่ำ 1.5V
วิธีการเชื่อมต่อ 1.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่ออัด โดยเชื่อมต่อสายไฟโดยตรงกับพอร์ตขาเข้า (ขาออก) ของโมดูล 2.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่อผ่านพิน สามารถเสียบสายโยงได้เข้ากับพินหรือเสียบลงบนบอร์ดโดยตรงหลังจากเพิ่มพิน และทำการเชื่อมต่อด้วยการเชื่อมต่ออัดเข้ากับ PCB
สเตปดาวน์ StepDown XL4016 8A Module
DC 5-38V to 2-35V
ข้อมูลจำเพาะ:
1. ช่วงแรงดันไฟฟ้าขาเข้าคือ 4-40V และช่วงแรงดันไฟฟ้าขาออกคือ 1.25-36V
2. จอแสดงผลดิจิตอลเป็นแรงดันไฟฟ้าขาออก
3. ปรับลูกบิดโพเทนชิออมิเตอร์: ตามเข็มนาฬิกาเพื่อปรับแรงดันไฟฟ้าขาออกที่เพิ่มขึ้น ทวนเข็มนาฬิกาแรงดันขาออกลดลง ปรับภาระที่เชื่อมต่อหลังจากแรงดันไฟฟ้าเพื่อป้องกันความเสียหายต่อโหลด
4. กระแสไฟฟ้ามากกว่า 5A โปรดเสริมสร้างการกระจายความร้อน
5. ความแม่นยำในการแสดงผลแรงดันต่ำ 0.01V, ความแม่นยำในการแสดงผลแรงดันสูง 0.1V
ชื่อสินค้า: โมดูลควบคุมแรงดันไฟฟ้า DC
รุ่นผลิตภัณฑ์: XH-M404
โหมดแรงดันไฟฟ้า: การปรับ PWM
แรงดันไฟฟ้าอินพุต: DC4-40V
แรงดันขาออก: DC1.25 ~ 36V
กระแสสูงสุด: 8A (แผนการทำงานยาว 5A)
กำลังไฟสูงสุด: 200W
ประสิทธิภาพการแปลง: 94%
เปลี่ยนความถี่: 180KHz
การป้องกัน: การป้องกันไฟฟ้าลัดวงจร, การป้องกันขั้วอินพุตย้อนกลับ, การป้องกันอุณหภูมิเกิน (เอาต์พุตตัดอุณหภูมิเกิน)

หมุนVRทวนเข็มนาฬิกาเพื่อลดไฟ ต้องหมุนหลายรอบหน่อยครับ ประมาณ8รอบในครั้งแรก
Adjust voltage by adjust VR Potentiometer
Adjust DC Voltage output voltage not Over Input voltage
Display Voltmeter Input/Output
size: 6.5 × 4.7 cm.
**ตัวลดไฟ ไฟออกจะไม่เกินไฟเข้า เช่น ไฟเข้า12V ไฟออกจะอยู่ระหว่างประมาณ 1.5-11.5V.***
ถ้าต้องการไฟออกมากกว่าไฟเข้า ต้องใช้ตัวเพิ่มไฟ (Step up)
