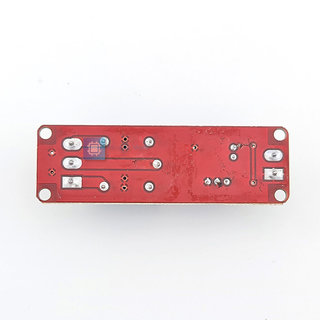

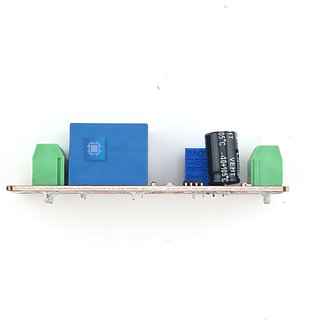

Overview

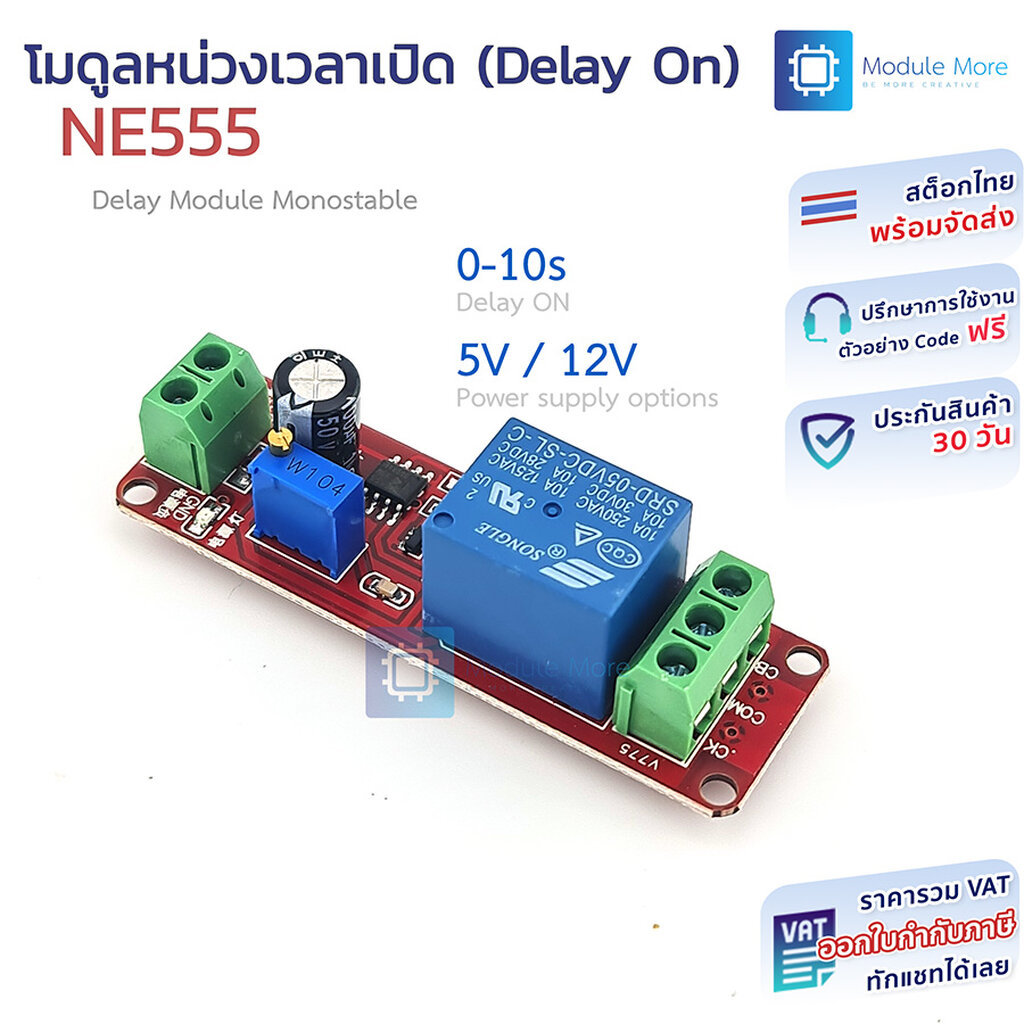

This NE555-based timer delay relay module provides reliable and adjustable delay-on functionality for controlling AC or DC loads. With a configurable delay range from 0 to 10 seconds, it is ideal for automation, protection circuits, and timing control applications. The module supports both 5V or 12V input options and features a high-current relay capable of switching up to 10A loads.
Introduction
โมดูลหน่วงเวลาแบบ Delay Timer ใช้ IC NE555 เป็นตัวควบคุมหลัก สำหรับสร้างวงจรหน่วงเปิด (Delay ON) โดยสามารถตั้งเวลาได้ตั้งแต่ 0-10 วินาที เหมาะสำหรับงานควบคุมอุปกรณ์ไฟฟ้า เช่น Relay control, automation system, หรือโปรเจค Arduino / ESP32 ที่ต้องการหน่วงเวลาในการสั่งงานอุปกรณ์ต่างๆ มีแรงดัน 5V หรือ 12V (เลือกแบบสินค้า) ใช้งานง่าย พร้อม LED แสดงสถานะ
Features
- ใช้ IC NE555 Timer ให้ความแม่นยำสูง High stability timing control
- ปรับเวลาหน่วงได้ 010 วินาที Adjustable delay via potentiometer
- รองรับแรงดัน 5V หรือ 12V ใช้งานร่วมกับ Arduino / ESP32 ได้
- Relay output รองรับโหลดสูงสุด AC 250V 10A / DC 30V 10A
- มี LED แสดงสถานะ และรองรับ trigger จากปุ่มหรือสัญญาณภายนอก
Specification
- Input Voltage: DC 5V / 12V (ตามรุ่นที่เลือก)
- Control Interface: Trigger input (button / external signal)
- Relay Output: AC 0250V 10A / DC 030V 10A
- Delay Range: 0 10 seconds (ปรับค่าได้)

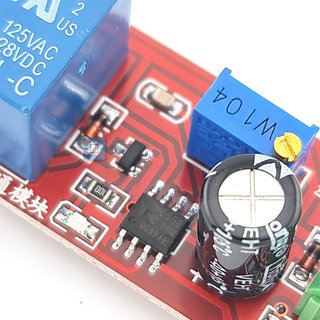

- Main Chip: NE555 Timer IC
- Max Load Power: สูงสุดประมาณ 2200W
- Operating Temperature: -10C ถึง 60C
- Module Size: ประมาณ 50 x 26 mm
Caution
ควรเลือกแรงดันให้ตรงกับรุ่น (5V หรือ 12V) ห้ามจ่ายไฟเกินกำหนด อาจทำให้วงจรเสียหายได้ การใช้งานกับไฟ AC ควรระวังเรื่องความปลอดภัยและการต่อสายให้ถูกต้อง หากใช้โหลดกำลังสูงควรมีระบบระบายความร้อนและตรวจสอบกระแสไม่ให้เกิน 10A
Datasheet
NE555 Timer IC Datasheet
