รายละเอียดสินค้าจากร้านค้า
คุณสมบัติ:
1. เสาอากาศติดตั้งบนบอร์ด ESP32-S3 ได้รับการออกแบบตามโมดูล ESP32S3 ของเสาอากาศติดตั้งบนบอร์ด PCB
2.บอร์ดพัฒนา ESP32-S3 สามารถจับคู่กับกล้องสองตัว: OV2640/OV5640
3.ชิประดับระบบ MCU ที่ใช้พลังงานต่ำ (SoC) ที่รวม Wi Fi 2.4 GHz และบลูทู ธ พลังงานต่ำการสื่อสารแบบไร้สายสองโหมด
4. ESP32-S3 มีระบบย่อย Wi Fi ที่สมบูรณ์และระบบย่อยบลูทู ธ พลังงานต่ำพร้อมกำลังไฟต่ำและประสิทธิภาพ RF ชั้นนำของอุตสาหกรรม รองรับรัฐที่ใช้พลังงานต่ำหลายรัฐและสามารถตอบสนองความต้องการการใช้พลังงานของสถานการณ์การใช้งานต่างๆ
5.ชิป ESP32-S3 ให้อินเทอร์เฟซอุปกรณ์ต่อพ่วงที่หลากหลายและกลไกการรักษาความปลอดภัยฮาร์ดแวร์ที่ไม่เหมือนใครหลายประการ กลไกการรักษาความปลอดภัยที่ครอบคลุมช่วยให้ชิปตอบสนองความต้องการด้านความมั่นคงที่เข้มงวด
พารามิเตอร์: พารามิเตอร์พารามิเตอร์: พารามิเตอร์
คอนโทรลเลอร์: XtensaR dual core 32-bit LX7 CPU แบบคอนโทรลเลอร์: XtensaR dual core 32-bit LX7 พร้อมความถี่สูงสุด 240MHz
ที่เก็บข้อมูล:
รอม 384 KB
สราม 512 KB
16 KB RTCSRAM
PSRAM 8 เมกะไบต์
แรงดันไฟฟ้าที่ใช้งานได้: 3V ถึง 3.6V
สูงสุด 45 GPIOs
ADC 2 * 12 บิต (สูงสุด 20 ช่อง)
อินเทอร์เฟซการสื่อสาร:
อินเทอร์เฟซ 12c สองตัว
อินเทอร์เฟซ 2 12 วินาที
อินเทอร์เฟซ 4 SPI
อินเทอร์เฟซ UART 3 อินเทอร์เฟซ UART
อินเทอร์เฟซ USB oTG 1 ช่อง
ช่วงอุณหภูมิ: -40 ถึง 65 องศาเซลเซียส
ไร้สาย WiFi
โปรโตคอล IEEE 802.11 b / g / n รองรับ IEEE 802.11 b / g / n
แบนด์วิดท์ความเร็ว 20 MHz และ 40 MHz ที่ความถี่ 2.4 GHz รองรับ แบนด์วิดท์ ความเร็ว 20 MHz และ 40 MHz ที่ย่านความถี่ แบนด์วิดท์ ความเร็ว 2.4 GHz
รองรับโหมด 1T1R พร้อมอัตราข้อมูลสูงสุด 150 Mbps
มัลติมีเดียไร้สาย (WMM)
การรวมเฟรม (TX / RX A-MPDU, TX / RX A-MSDU)
บล็อกทันที ACK
การตรวจสอบอัตโนมัติของ Beacon (ฮาร์ดแวร์ TSF) -4 ×อินเทอร์เฟซ Virtual Wi Fi
รองรับโหมดสถานี BSS โครงสร้างพื้นฐานโหมด SoftAP และโหมดไฮบริด Station + SofttAP โปรดทราบว่า ESP32-S3 จะเปลี่ยนช่อง SoftAP พร้อมกันเมื่อสแกนในโหมดสถานี
ความหลากหลายของเสาอากาศ
802.11 mc FTM
รองรับเครื่องขยายเสียงภายนอก
บลูทู ธ
บลูทู ธ พลังงานต่ำ LE: บลูทู ธ 5, ตาข่ายบลูทู ธ
โหมดพลังงานสูง (20 dBm, การแชร์ PA กับ Wi Fi)
รองรับความเร็ว 125Kbps, 500Kbps, 1 Mbps และ 2 Mbps
ส่วนขยายโฆษณา
การโฆษณาหลายแบบกำหนดอัลกอริทึมการเลือกช่อง # 2: ไร้สายและบลูทู ธ อยู่ร่วมกันแบ่งปันเสาอากาศเดียวกัน

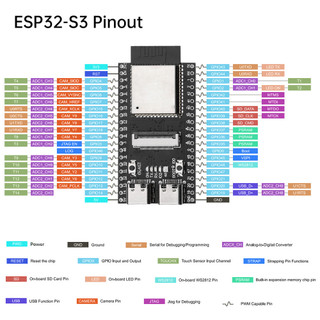

อินเทอร์เฟซอุปกรณ์ต่อพ่วงและเซ็นเซอร์อุปกรณ์ต่อพ่วง
พอร์ต 45 xGPIO
อินเทอร์เฟซดิจิตอลดิจิตอล:
สาม. -4xSPL
อินเทอร์เฟซ LCD 8 บิต (อินเทอร์เฟซ -1xLCD (8 บิต
RGB แบบขนาน, l8080, MOTO6800), รองรับการแปลงร่วมกันระหว่าง RGB565, YUV422, YUV420, YUV411
อินเทอร์เฟซกล้อง 8 บิตถึง 16 บิต -1xDVP
สาม. -3xUART
-2xl2C
12 วินาที -2x 12 วินาที
1xRMT (TX / RX)
เคาน์เตอร์ชีพจร -1x
คอนโทรลเลอร์ -LED PWM มีมากถึง 8 ช่อง
USB OTG ความเร็วสูง -1x -1x
-1 x ตัวควบคุม USB Serial / JTAG
-2x MCPWM
อินเทอร์เฟซโฮสต์ SDIO พร้อมช่องเสียบการ์ด 2 ช่อง
คอนโทรลเลอร์ DMA สากล (GDMA) พร้อมช่องรับ 5 ช่องและช่องส่ง 5 ช่อง
คอนโทรลเลอร์ -1xTWAI เข้ากันได้กับ IS011898-1 (ข้อกำหนด 2.0 ได้)
อินเทอร์เฟซอนาล็อก:
SAR ADC แบบบิต -2x12 ADC มีมากถึง 20 ช่อง
เซ็นเซอร์อุณหภูมิ -1x -1x
การตรวจจับแบบ capacitive GPIO -14x การตรวจจับแบบ capacitive GPIO
ตัวจับเวลา:
ตัวจับเวลาสากล -4x54 บิต
ตัวจับเวลาระบบ -1 × 52 บิต
-3 ×ตัวจับเวลา Watchdog
ขนาดสินค้า: 57 มม. * 28 มม
แพ็คเกจรวม:
ชุดที่ 1:
บอร์ดพัฒนา 1X ขนาด 1X
การจัดเรียงเข็ม 2X 2X

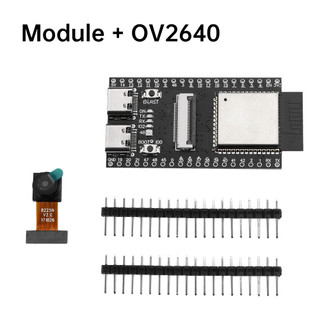

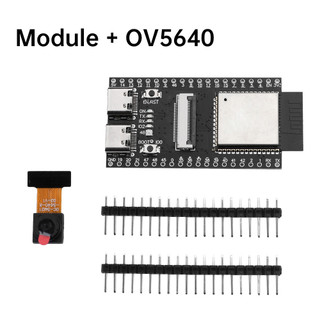

ชุดที่ 2:
บอร์ดพัฒนา 1X ขนาด 1X
การจัดเรียงเข็ม 2X 2X
เลือกกล้อง 1X ได้ (เลือก OV2640 / OV5640 / OV3660)
