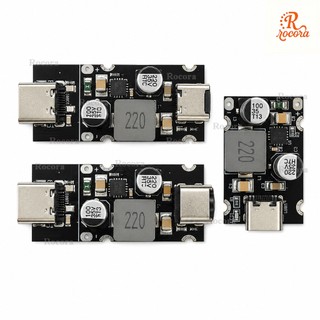

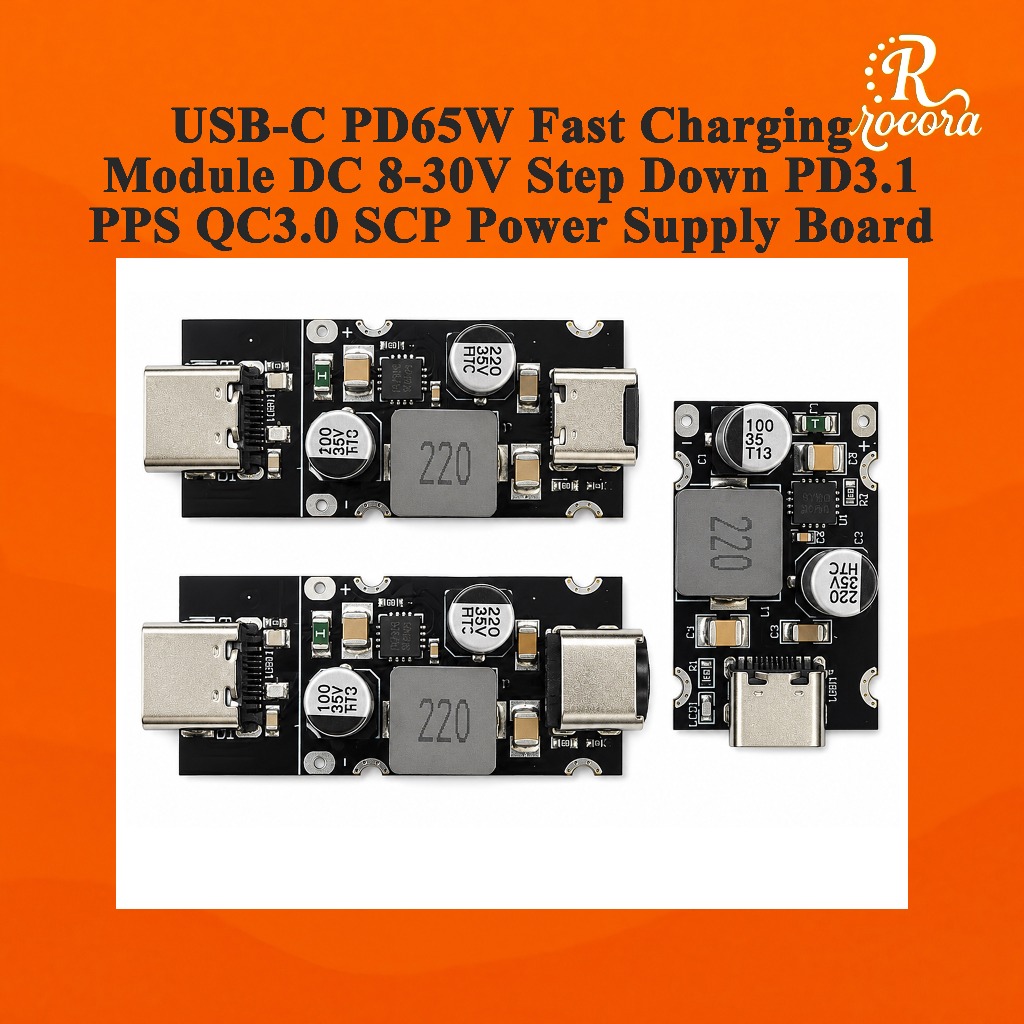

USB-C PD65W Fast Charging โมดูล DC 8-30V ขั้นตอนลง PD3.1 PPS QC3.0 SCP Power Supply Board DC5521 DC5525

ข้อมูลจำเพาะของผลิตภัณฑ์

ชื่อสินค้า: โมดูลชาร์จเร็ว USB-C PD65W
ประเภทโมดูลโมดูล: DC-DC ขั้นตอนลง / ตัวแปลงบัค
แรงดันไฟฟ้าอินพุต: DC 8V–30V
อินเทอร์เฟซเอาต์พุต: USB Type-C หญิง
แรงดันขาออก: เจรจาโดยอัตโนมัติประมาณ 3.3V–21V
กำลังขับสูงสุด: 65W
เอาต์พุตสูงสุด: 20V 3.25A
โปรไฟล์เอาต์พุตทั่วไป: 5V 3A / 9V 3A / 12V 3A / 20V 3.25A
ประสิทธิภาพการแปลง: ประมาณ 92%–97%
เอาต์พุตระลอก: น้อยกว่า 200mV
กระแสไฟไม่โหลด: น้อยกว่า 3mA
ตัวเครื่อง PCB สีดำ ตัวเครื่องออกแบบมาให้ใช้งานได้ง่าย
วิธีการระบายความร้อนด้วยอากาศธรรมชาติ: การระบายความร้อนด้วยอากาศธรรมชาติ
อุณหภูมิในการทำงาน: ประมาณ -10°C ถึง 50°ค
ประเภทการใช้งาน: แหล่งจ่ายไฟแบบแยกส่วน / โมดูลชาร์จ DIY / โครงการพลังงานในตัว

โปรโตคอลการชาร์จเร็วที่รองรับ

การจัดส่งพลังงาน USB ของ USB: PD2.0 / PD3.x / PPS
Qualcomm: QC2.0 / QC3.0
หัวเว่ย: FCP / SCP
ซัมซุง: AFC
MediaTek: PE + 1.1 / PE + 2.0
โปรโตคอลอื่น ๆ: BC1.2

ข้อมูลจำเพาะของเวอร์ชันเวอร์ชันเวอร์ชันข้อมูลจำเพาะ

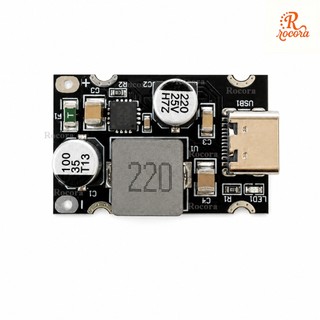

เวอร์ชันมาตรฐานสากล

การเชื่อมต่ออินพุต: แผ่นบัดกรีบวกและลบ
แรงดันไฟฟ้าอินพุต: DC 8V–30V
อินเทอร์เฟซเอาต์พุต: USB Type-C
ขนาดโมดูลโมดูลโมดูล: ประมาณ 32 × 20 × 10 มม.
การติดตั้ง: ต้องมีการบัดกรีลวด
แนะนำสำหรับ: โครงการ DIY, อุปกรณ์ฝังตัวและอุปกรณ์จ่ายไฟแบบกำหนดเองที่แนะนำสำหรับ: โครงการ DIY, อุปกรณ์ฝังตัวและอุปกรณ์ไฟฟ้าแบบกำหนดเอง

เวอร์ชัน DC5521 ของเวอร์ชัน DC5521

ขั้วต่ออินพุตอินพุต: ซ็อกเก็ตหญิง DC5521
ขนาดซ็อกเก็ต DC: เส้นผ่านศูนย์กลางภายนอก 5.5 มม. ×เส้นผ่านศูนย์กลางภายใน 2.1 มม
แรงดันไฟฟ้าอินพุต: DC 8V–30V
อินเทอร์เฟซเอาต์พุต: USB Type-C
ขนาดโมดูล: ประมาณ 44 × 20 × 10 มม
แนะนำสำหรับ: อะแดปเตอร์ไฟ DC ขนาดมาตรฐาน 5.5 × 2.1 มม

เวอร์ชัน DC5525 เวอร์ชัน ของ DC5525

ขั้วต่ออินพุต: ซ็อกเก็ตหญิง DC5525
ขนาดซ็อกเก็ต DC ขนาดซ็อกเก็ต DC ขนาดเส้นผ่านศูนย์กลางภายนอก 5.5 มม. ×เส้นผ่านศูนย์กลางภายใน 2.5 มม.
แรงดันไฟฟ้าอินพุต: DC 8V–30V
อินเทอร์เฟซเอาต์พุต: USB Type-C
ขนาดโมดูล: ประมาณ 44 × 20 × 10 มม
น้ำหนักโดยประมาณ: 10.4g
แนะนำสำหรับ: อะแดปเตอร์ไฟ DC ขนาด 5.5 × 2.5 มม.

ฟังก์ชั่นการป้องกันที่หลากหลาย
อินพุตการป้องกันแรงดันไฟฟ้าเกิน
อินพุตการป้องกันแรงดันไฟฟ้าต่ำ
อินพุตการป้องกันกระแสเกิน
เอาท์พุทเอาต์พุตเกินกระแสเกินการป้องกันกระแสเกิน
เอาต์พุตป้องกันการลัดวงจร
การป้องกันอุณหภูมิสูงเกินไป
การใช้งานที่เหมาะสม
โครงการชาร์จแล็ปท็อป USB-C
โครงการชาร์จเร็วของสมาร์ทโฟน
การแปลงพลังงานรถยนต์
แบตเตอรี่ชาร์จไฟได้ มีระบบชาร์จที่ใช้พลังงานจากแบตเตอรี่
โครงการพลังงานแสงอาทิตย์
อุปกรณ์ไฟฟ้าเดสก์ท็อป DIY
อุปกรณ์อิเล็กทรอนิกส์ในตัว
โครงการพลังงานในห้องปฏิบัติการและอุตสาหกรรม
เราเตอร์และอุปกรณ์สื่อสาร การแปลงพลังงานอุปกรณ์สื่อสาร
การปรับเปลี่ยนแหล่งจ่ายไฟแบบพกพา
หมายเหตุการใช้งานที่สำคัญสำคัญ
นี่คือโมดูลแบบลดขั้นตอนเท่านั้น แรงดันขาออกที่ต้องการต้องไม่สูงกว่าแรงดันไฟฟ้าอินพุตที่มีอยู่
ในการเรียกใช้เอาต์พุต USB-C 20V แรงดันไฟฟ้าอินพุตควรสูงกว่า 20V
เอาต์พุตสูงสุด 65W ต้องใช้อะแดปเตอร์อินพุตที่มีประสิทธิภาพเพียงพออุปกรณ์รับที่เข้ากันได้และสาย USB-C ที่ได้รับการจัดอันดับอย่างเหมาะสม
เมื่อใช้อะแดปเตอร์อินพุต 20V–24V ให้เปิดอะแดปเตอร์ก่อนจากนั้นจึงเชื่อมต่อกับโมดูล แหล่งจ่ายไฟที่เริ่มต้นช้าอาจเป็นสาเหตุของการเจรจาพลังงานที่ไม่ถูกต้อง
โมดูลอาจร้อนในระหว่างการทำงานกำลังสูงอย่างต่อเนื่อง ให้การไหลเวียนของอากาศเพียงพอและหลีกเลี่ยงการครอบคลุมส่วนประกอบ

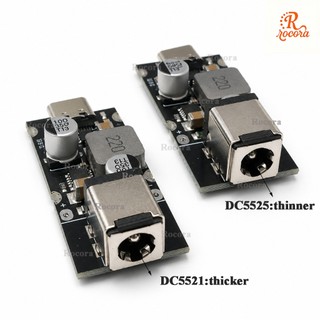

ตรวจสอบขนาดขั้วต่อ DC ก่อนสั่งซื้อ DC5521 และ DC5525 มีเส้นผ่านศูนย์กลางภายในที่แตกต่างกัน
อย่าย้อนกลับการเชื่อมต่ออินพุตบวกและลบ
ไม่รวมอะแดปเตอร์เพาเวอร์สาย USB-C และอุปกรณ์ชาร์จ
