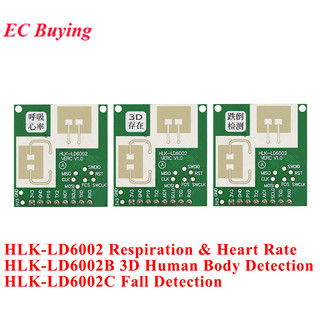

60GHz HLK-LD6002 LD6002B LD6002C 60G FMCW Radar โมดูลมนุษย์ Respiratory Alarm Heart Rate Fetection Fall Breath Detection Sensor

1. รายละเอียดสินค้า

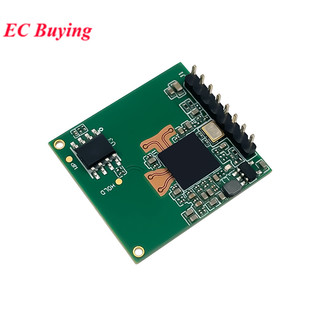

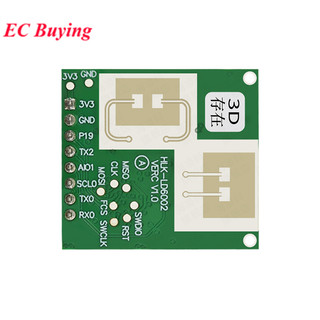

HLK-LD6002 / LD6002B / LD6002C เป็นโมดูลเซ็นเซอร์เรดาร์ที่พัฒนาขึ้นตามชิป ADT6101P ชิปเดียวรวมระบบรับส่งความถี่วิทยุ 57~64GHz, เสาอากาศไมโครสตริป 2T2R PCB, แฟลช 1MB, ชุดประมวลผลสัญญาณเรดาร์, ARM Cortexเคอร์เนล M3; -M3 เคอร์เนล โมดูลนี้ใช้กลไกเรดาร์ FMCW เพื่อตรวจจับเสียงสะท้อนพื้นผิวเรดาร์ของร่างกายมนุษย์รวมกับอัลกอริทึมการประมวลผลสัญญาณเรดาร์เพื่อรับรู้การวัดความถี่อัตราการเต้นของหัวใจทางเดินหายใจแบบเรียลไทม์เดียว
2. ลักษณะของผลิตภัณฑ์
การตรวจจับเรดาร์ตามสัญญาณ FMCW
การหายใจและอัตราการเต้นของหัวใจไม่มีการสัมผัสกับมนุษย์การหายใจและอัตราการเต้นของหัวใจ
อัตราการเต้นของหัวใจหายใจสูงสุดของมนุษย์คือ 1.5 ม. ระยะตรวจจับสูงสุดของอัตราการเต้นของหัวใจมนุษย์
อินเทอร์เฟซ UART แบบสากลเพื่อจัดหาโปรโตคอลการสื่อสาร
อินเตอร์เฟซการสื่อสารของ IO และหลายกลุ่มเพื่อสนับสนุนการพัฒนารองของลูกค้าเหมาะสำหรับหลายสถานการณ์
ขนาดเล็กเพียง 25 * 31.5 มม. รองรับการเชื่อมต่อแถวเข็มขนาดเล็กเพียง 25 * 31.5 มม. รองรับการเชื่อมต่อแถวเข็ม
ผลกระทบจากอุณหภูมิความชื้นการไหลเวียนของอากาศฝุ่นละอองแสงและสภาพแวดล้อมอื่น ๆ

สถานการณ์การใช้งาน-แอปพลิเคชันบ้านที่ชาญฉลาด 3.
ตามการวัดอัตราการเต้นของหัวใจทางเดินหายใจเพื่อให้ได้พลังภายในบ้าน
การควบคุมสุขภาพ -
ข้อมูลอัตราการเต้นของหัวใจทางเดินหายใจจะถูกตรวจสอบแบบเรียลไทม์
- สุขภาพภูมิปัญญา
การตรวจวัดอัตราการเต้นของหัวใจของผู้สูงอายุจะหายใจผิดปกติรายงานให้ตำรวจทราบทันที


4. ลักษณะและพารามิเตอร์ไฟฟ้า
พารามิเตอร์การทำงานของพารามิเตอร์การทำงาน
ลักษณะทางไฟฟ้า
ลักษณะ RF
ขนาดโดยรวม:

โหมดการติดตั้งและช่วงการเหนี่ยวนำ
1. ความสูงของการติดตั้งด้านข้างขอแนะนำให้ติดตั้งเรดาร์เหมือนกับความสูงของหน้าอกของวัตถุและตำแหน่งโมดูลคือ 1.5 ม.


แผนภาพแผนผังด้านข้าง




2. การติดตั้งแบบเอนสำหรับความต้องการในการตรวจจับอัตราการเต้นของหัวใจการหายใจการเอียงสามารถใช้การติดตั้งเรดาร์ที่ติดตั้งไว้เหนือศีรษะเตียงคือความสูง 1 เมตรเอียงลง 45 ตรงกลางของการปลูกถ่ายควบคุม ระยะทางเรดาร์และหน้าอกภายใน 1.5 เมตรทิศทางปกติของเรดาร์ที่ตำแหน่งการตรวจจับหลักเพื่อให้แน่ใจว่าเรดาร์สามารถตรวจจับข้อมูลการเต้นของหัวใจหายใจได้

HLK-LD2410C HLK-LD2410C เป็นโมดูลตรวจจับสถานะมนุษย์ความไวสูง 24GHz ที่พัฒนาโดย Hilink Electronics หลักการทำงานของมันคือการใช้คลื่นต่อเนื่องแบบความถี่ FMCW เพื่อตรวจจับเป้าหมายของมนุษย์ในอวกาศที่ตั้งไว้รวมกับการประมวลผลสัญญาณเรดาร์อัลกอริทึมการเหนี่ยวนำร่างกายมนุษย์ที่แม่นยำเพื่อให้ได้การตรวจจับสถานะสถานะของมนุษย์ที่มีความไวสูงซึ่ง และสามารถคำนวณข้อมูลเพิ่มเติม เช่น ระยะทางไปยังเป้าหมาย


ผลิตภัณฑ์นี้ส่วนใหญ่จะใช้ในฉากในร่มเพื่อรับรู้ว่ามีร่างกายมนุษย์ที่เคลื่อนไหวหรือเคลื่อนไหวขนาดเล็กในพื้นที่หรือไม่และส่งผลการตรวจจับแบบเรียลไทม์ ระยะการตรวจจับที่ไกลที่สุดถึง 6 เมตรความละเอียดระยะทาง 0.75 เมตร ให้เครื่องมือกำหนดค่าภาพซึ่งสามารถกำหนดค่าช่วงระยะการตรวจจับและการตรวจจับในช่วงเวลาต่างๆความไวและการหน่วงเวลาที่ไม่มีคนขับได้อย่างง่ายดาย ฯลฯ เพื่อปรับให้เข้ากับความต้องการแอปพลิเคชันที่แตกต่างกัน


รองรับเอาต์พุต GPIO และ UART แบบพลักแอนด์เพลย์และสามารถใช้กับสถานการณ์อัจฉริยะและผลิตภัณฑ์เทอร์มินัลต่างๆได้อย่างยืดหยุ่น
