รายละเอียดสินค้าจากร้านค้า
📦 รายละเอียดสินค้า

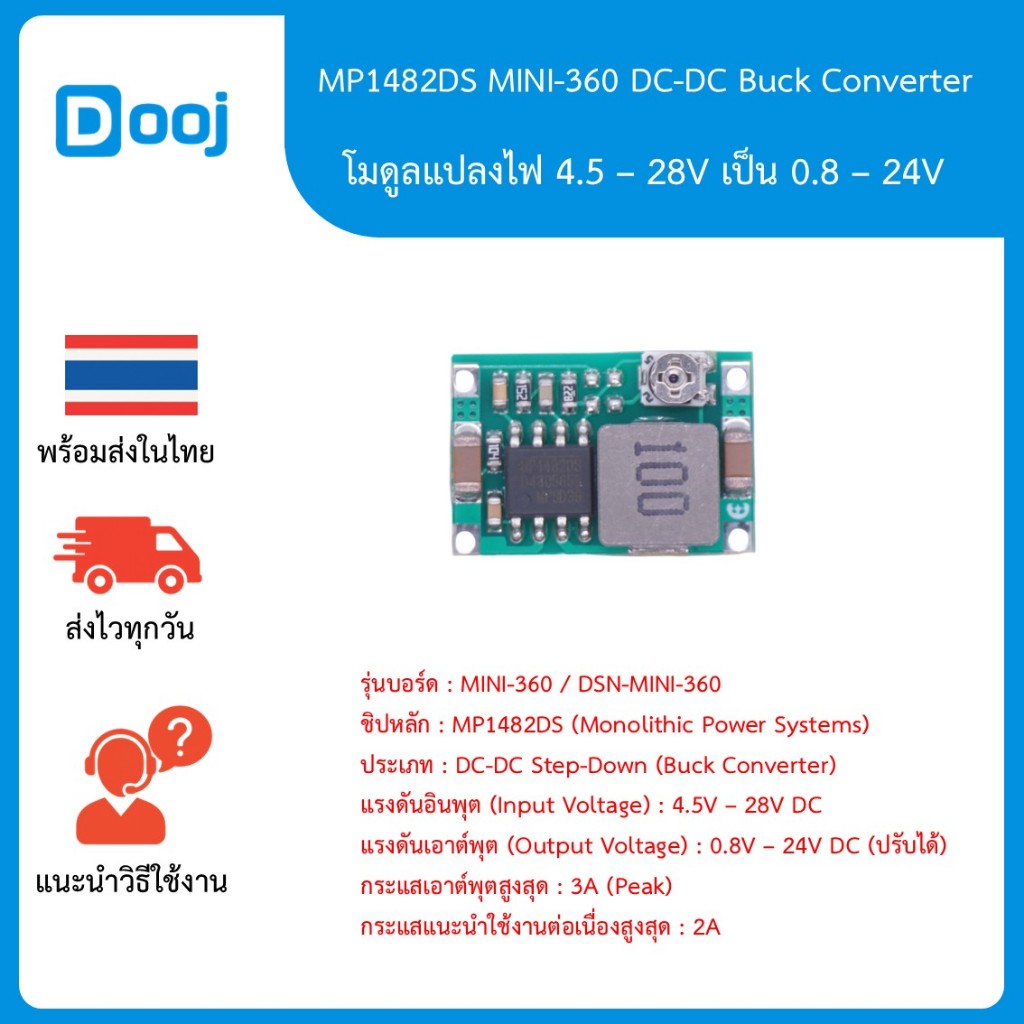

โมดูลแปลงแรงดันไฟ DC-DC แบบ Step-Down (Buck Converter) รุ่น Mini ใช้ชิป MP1482DS จาก Monolithic Power Systems สำหรับลดแรงดันไฟจากแหล่งจ่ายให้ได้แรงดันต่ำลงอย่างมีประสิทธิภาพ รองรับกระแสได้สูงสุด 3A (ค่า Peak) ด้วยความถี่สวิตชิ่งสูง ทำให้ขนาดบอร์ดเล็ก Ripple ต่ำ และประสิทธิภาพดี เหมาะสำหรับงาน Arduino, ESP32, STM32, ระบบแบตเตอรี่, ระบบรถยนต์ และโปรเจกต์ DIY ที่ต้องการโมดูลจ่ายไฟขนาดกะทัดรัด
⚙️ คุณสมบัติเด่น (Features)
- แปลงไฟ DC-DC แบบ Step-Down (ลดแรงดัน)
- ใช้ชิป MP1482DS ประสิทธิภาพสูง ความถี่สูง ~1.5MHz

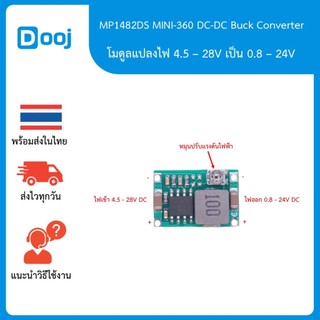

- ปรับแรงดันเอาต์พุตได้ด้วย Potentiometer (VR) บนบอร์ด
- รองรับกระแสสูงสุด 3A (Peak)
- ขนาดเล็ก รุ่น MINI-360 ประหยัดพื้นที่ติดตั้ง
- Ripple ต่ำ เหมาะกับวงจรดิจิทัลและไมโครคอนโทรลเลอร์
- มีขั้วต่อ IN / OUT ชัดเจน ใช้งานง่าย
🧾 ข้อมูลทางเทคนิค (Technical Specifications)
- รุ่นบอร์ด: MINI-360 / DSN-MINI-360
- ชิปหลัก: MP1482DS (Monolithic Power Systems)
- ประเภท: DC-DC Step-Down (Buck Converter)
- แรงดันอินพุต (Input Voltage): 4.5V – 28V DC
- แรงดันเอาต์พุต (Output Voltage): 0.8V – 24V DC (ปรับได้)
- กระแสเอาต์พุตสูงสุด: 3A (Peak)
- กระแสแนะนำใช้งานต่อเนื่อง: ≤ 1.5–2A
- ประสิทธิภาพ (Efficiency): สูงสุด ~90%
- ความถี่สวิตชิ่ง: ~1.5MHz
- Ripple Output: ต่ำ (ขึ้นกับแรงดันและโหลด)

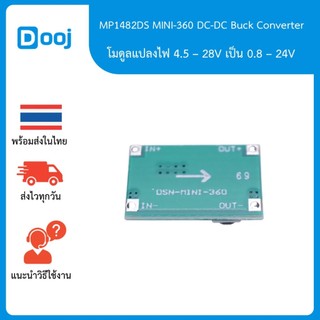

- ขั้วต่อ: IN+, IN-, OUT+, OUT-

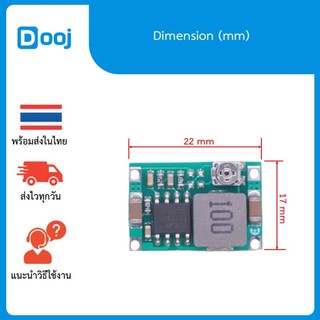

- ขนาดบอร์ด: ประมาณ 22 x 17 x 4 mm
- การระบายความร้อน: ผ่านแผ่นทองแดงบน PCB
- อุณหภูมิใช้งาน: −40°C ถึง +85°C
🔧 คำแนะนำการต่อใช้งาน
- ต่อแหล่งจ่ายไฟเข้าที่ขา IN+ / IN-
- ต่ออุปกรณ์หรือโหลดที่ขา OUT+ / OUT-
- ใช้ไขควงหมุน VR ปรับแรงดัน และวัดแรงดันด้วยมัลติมิเตอร์ก่อนต่อโหลดจริง
- หากใช้งานกระแสสูงต่อเนื่อง แนะนำเพิ่มพื้นที่ระบายความร้อนหรือพัดลมเล็ก
- ห้ามต่อแรงดันอินพุตเกิน 28V
- ระวังการลัดวงจรที่ขา OUT อาจทำให้โมดูลเสียหาย
⚡ การใช้งานแนะนำ (Applications)
- แปลงไฟ 12V / 24V → 5V / 3.3V สำหรับ Arduino / ESP32 / STM32 / Raspberry Pi Pico
- ระบบรถยนต์และแบตเตอรี่
- ภาคจ่ายไฟสำหรับโมดูล IoT, เซนเซอร์, กล้อง, มอเตอร์ขนาดเล็ก
- โปรเจกต์ DIY และงานอิเล็กทรอนิกส์ทั่วไป
- Power Supply ขนาดเล็กสำหรับงานทดลอง
