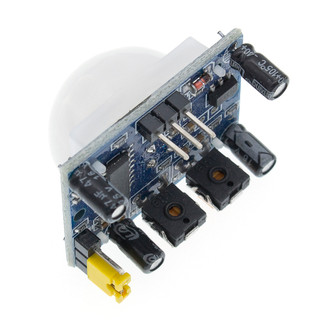

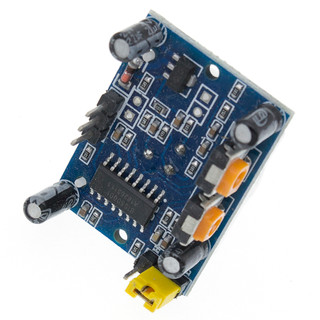

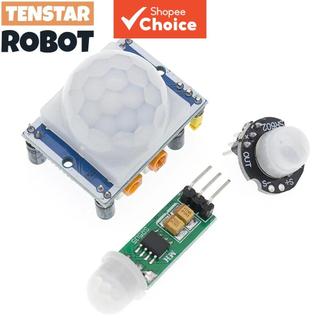

โมดูลตรวจจับการเคลื่อนไหวอินฟราเรดแบบพาสซีฟปรับได้สําหรับ Raspberry Pi เซ็นเซอร์ตรวจจับร่างกายมนุษย์ PIR HC-SR501 HC-SR602 HC-SR505

แรงดันไฟฟ้าทํางาน: DC5V ถึง 20V
2. การบริโภคพลังงานขณะสแตนด์บาย: 65
3. ระดับสัญญาณออก: สูง 3.3V, ต่ํา 0V
4. เวลาหน่วง: ปรับได้ (0.3 วินาที ~ 18 วินาที)
5. เวลาล็อกเอาท์: 0.2 วินาที
6. โหมดทริกเกอร์: l ไม่ทําซ้ํา, h ซ้ําได้, ค่าเริ่มต้นคือ h
7. ระยะการตรวจจับ: น้อยกว่ามุมกรวย 120 องศา, สูงสุด 7 เมตร
8. อุณหภูมิในการทํางาน: -15°C ถึง +70°C
9. ขนาด PCB: 32*24 มม., รูสกรู 28 มม., เส้นผ่านศูนย์กลางสกรู 2 มม., ขนาดเลนส์ตรวจจับ (เส้นผ่านศูนย์กลาง): 23 มม. (ค่าเริ่มต้น)
คุณสมบัติ:
1. อัตโนมัติ: เมื่อมีคนเข้ามาในระยะตรวจจับ จะป้อนสัญญาณระดับสูง และหน่วงเวลาจะปิดระดับสูงโดยอัตโนมัติ ป้อนสัญญาณระดับต่ําเมื่อคนนั้นออกจากระยะตรวจจับ
2. การควบคุมแสง (อุปกรณ์เสริม): โมดูลมีตําแหน่งที่สงวนไว้สําหรับการตั้งค่าแสง สามารถตั้งค่าการควบคุมแสงได้ หรือในช่วงเวลากลางวันไม่จําเป็นต้องตรวจจับ การควบคุมแสงเป็นคุณสมบัติเสริม โรงงานไม่ได้ติดตั้งตัวต้านทานแสง หากต้องการ กรุณาซื้อตัวต้านทานแสงติดตั้งเพิ่ม
3. โหมดทริกเกอร์สองแบบ: l ไม่ทําซ้ํา, h ซ้ําได้ โหมดจัมเปอร์ตั้งค่าเป็น h โดยค่าเริ่มต้น
A. โหมดทริกเกอร์ไม่ทําซ้ํา: หลังจากเอาต์พุตของโมดูลเซ็นเซอร์เป็นระดับสูงแล้ว เมื่อถึงเวลาหน่วงเอาต์พุตจะเปลี่ยนเป็นระดับต่ําโดยอัตโนมัติ
B. โหมดทริกเกอร์ซ้ําได้: เมื่อเอาต์พุตระดับสูงจากการตรวจจับแล้ว ในช่วงเวลาหน่วง หากมีการตรวจจับกิจกรรมของมนุษย์ภายในระยะตรวจจับ เอาต์พุตจะยังคงระดับสูงอยู่ จนกว่าคนจะออกไป หลังจากนั้นเอาต์พุตระดับสูงจะเปลี่ยนเป็นระดับต่ํา (โมดูลตรวจจับจะขยายเวลาหน่วงใหม่โดยอัตโนมัติเมื่อตรวจจับถึงกิจกรรมแต่ละครั้ง โดยมีเวลาหน่วงเริ่มต้นจากกิจกรรมครั้งล่าสุด)

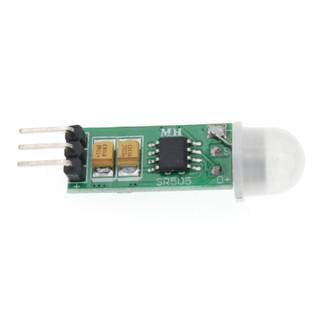

4. เวลาดับกาโมดูลตรวจจับการเคลื่อนไหวขนาดเล็ก HC-SR505 อาศัยเทคโนโลยีอินฟราเรด ควบคุมการทํางานอัตโนมัติ มีความไวและความน่าเชื่อถือสูง ขนาดเล็กพิเศษ และใช้แรงดันไฟฟ้าต่ํามาก เหมาะสําหรับอุปกรณ์ไฟฟ้าอัตโนมัติหลากหลายประเภท โดยเฉพาะผลิตภัณฑ์ที่ขับเคลื่อนด้วยแบตเตอรี่
