[โกดังในพื้นที่ในประเทศไทย]โมดูลบูส 400W 1200w 1800w, โมดูลไฟ 15A, ไดรเวอร์แบบปรับได้ LED แรงดันคงที่/กระแสกําลังสูง DC-DC

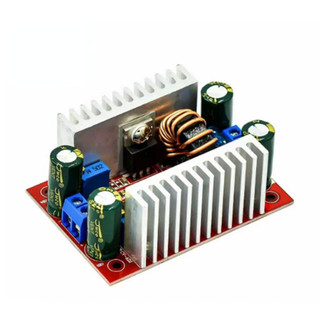

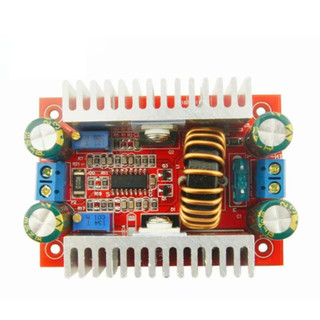

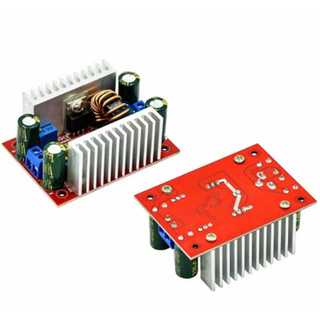

ชื่อโมดูลโมดูลบูสต์คงที่ 400 วัตต์: โมดูลบูสต์ 400 W โมดูลกระแสคงที่

ลักษณะของโมดูล: โมดูลเพิ่มแบบไม่แยก (BOOST)

แรงดันไฟฟ้าอินพุต: DC8.5V-50V

กระแสไฟฟ้าเข้า: 15 A (สูงสุด) มากกว่า 8 A หรืออุณหภูมิโมดูลมากกว่า 65 องศาโปรดเสริมสร้างการกระจายความร้อน

กระแสไฟฟ้าที่ใช้งานไม่ทันท่วงที: ประมาณ 10 mA (วัดที่ 12 V l 20 V แรงดันขาออกที่สูงขึ้นกระแสไฟฟ้าดับจะเพิ่มขึ้น)

แรงดันขาออก: ปรับได้ต่อเนื่อง 10-60 V (เหมาะสำหรับการใช้งานที่แรงดันอินพุตต่ำกว่าแรงดันขาออกไม่สามารถบั๊กได้))

กระแสไฟขาออก: 12 A MAX มากกว่า 7 A หรืออุณหภูมิโมดูลมากกว่า 65 องศาโปรดเสริมสร้างการกระจายความร้อน (ด้วยอินพุตความแตกต่างของแรงดันขาออกยิ่งความแตกต่างของแรงดันมากกระแสขาออกก็ยิ่งเล็กลงเท่านั้น)

ช่วงกระแสคงที่: 0.2-12 A

กำลังขับสูงสุด: = แรงดันไฟฟ้าอินพุต * 10 A เช่นอินพุต 12V * 5A = 60W, อินพุต 24V * 5A = 120W,

อินพุต 36 V * 5A = 180W, อินพุต 48 V * 5A = 180W, อินพุต 48 V * 5A = 240W,

ความถี่ในการทำงาน: 150KHz

ประสิทธิภาพการแปลง: สูงถึง 96 เปอร์เซ็นต์ (ประสิทธิภาพเกี่ยวข้องกับอินพุตแรงดันขาออกกระแสไฟฟ้าความแตกต่างของแรงดัน)

การป้องกันกระแสเกิน: ใช่ (อินพุตเกิน 15A ลดแรงดันขาออกโดยอัตโนมัติมีข้อผิดพลาดบางช่วง))

การป้องกันการสำรองข้อมูลอินพุต: nil, (ใส่ไดโอดที่อินพุตหากจำเป็น)

การติดตั้ง: รูสกรู 2.5 มม. 4 รู

วิธีการเชื่อมต่อ: ขั้วต่อ

การป้องกันน้ำท่วมจากการส่งออก: ไม่มี; จำเป็นต้องใช้ไฟ LED เพิ่มเติม 2 ดวงหากใช้สำหรับชาร์จหรือเต็มไปด้วยไฟฟ้าในตัว

ขนาดโมดูลโมดูล: ยาว 67 มม., กว้าง 48 มม., สูง 28 มม.

น้ำหนักโมดูลสุทธิ: ประมาณ 86 กรัม


แรงดันขาออก / วิธีการควบคุมกระแสไฟฟ้า:

1. ปรับโพเทนชิออมิเตอร์แรงดันขาออก (เพิ่มแรงดันไฟฟ้าทวนเข็มนาฬิกาและลดแรงดันไฟฟ้าตามเข็มนาฬิกา) และตั้งแรงดันขาออกเป็นค่าแรงดันไฟฟ้าที่คุณต้องการตามความต้องการโหลดของคุณ เช่นการปรับแรงดันไฟฟ้า LED 10 สาย 37V. แรงดันไฟฟ้าของนาฬิกาย้อนกลับจะเปิดขึ้นและนาฬิกาย้อนกลับแรงดันไฟฟ้าจะลดลง)

ตามเข็มนาฬิกาปรับบิตกระแสเอาต์พุตประมาณ 30 รอบกระแสไฟขาออกตั้งค่าให้ต่ำสุดเชื่อมต่อกับ LED ปรับบิตปัจจุบันให้เป็นกระแสไฟฟ้าที่คุณต้องการ สำหรับการชาร์จแบตเตอรี่หลังจากคายประจุแบตเตอรี่แล้วจะได้รับเอาต์พุตเพื่อปรับกระแสไฟฟ้า (อย่าลืมใช้แบตเตอรี่ที่คายประจุให้ถูกต้องเมื่อชาร์จเนื่องจากยิ่งใช้พลังงานมากเท่าไหร่แบตเตอรี่ก็ยิ่งชาร์จน้อยลงเท่านั้น กระแสไฟฟ้า) กระแสนาฬิกาย่อยจะปิดลงกระแสนาฬิกาทวนจะเปิดขึ้น)

กรุณาอย่ายกกระแสไฟฟ้าลัดวงจร โครงสร้างวงจรของโมดูลบูสเตอร์ไม่สามารถเรียกได้ในวงจรลัดวงจร



ขอบเขตการใช้งาน:

1, DIY แหล่งจ่ายไฟ, อินพุต 12V สามารถปรับเอาต์พุตได้ 12-50V

ใช้พลังงานจากอุปกรณ์อิเล็กทรอนิกส์ของคุณและคุณสามารถตั้งค่าเอาต์พุตตามแรงดันไฟฟ้าของระบบของคุณ

3 เป็นแหล่งจ่ายไฟรถยนต์สำหรับคอมพิวเตอร์โน้ตบุ๊ก PDA หรือแหล่งจ่ายไฟผลิตภัณฑ์ดิจิทัลที่หลากหลาย

แหล่งจ่ายไฟถ่ายโอนโน้ตบุ๊กกำลังสูง: ด้วยชุดแบตเตอรี่ลิเธียมความจุสูง 12V เพื่อให้โน้ตบุ๊กของคุณสามารถไปที่ที่จะสว่างได้

5. แผงเซลล์แสงอาทิตย์ช่วยรักษาความดัน

6. แบตเตอรี่ลิเธียม ฯลฯ

ไฟ LED กำลังสูง 7 ดวงขับเคลื่อนไฟ LED กำลังสูง
