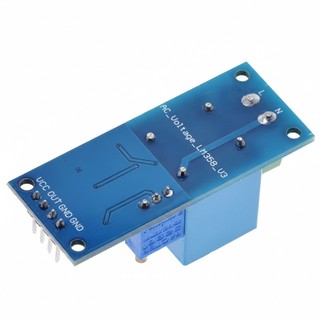

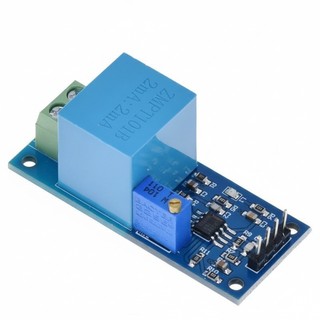

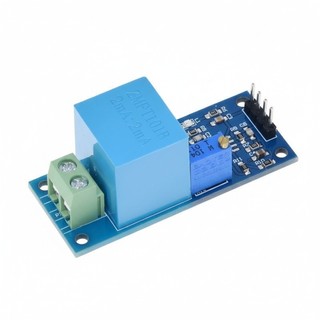

The ZMPT101B Voltage Transformer Module is a high-precision active output AC voltage sensor, designed specifically for single-phase applications. It is meticulously engineered for accurate measurement and signal processing of AC voltage. This module integrates a built-in micro-voltage transformer with a high-precision amplification circuit, ensuring reliable signal sampling and accurate signal compensation. It supports AC voltage inputs up to 250V and provides an adjustable analog voltage output, making it suitable for a variety of applications. A key feature of this module is its sine wave output with a midpoint (DC component) at 1/2 VCC, enabling versatile electrical integration.
### Technical Specifications
- **Measurement Range:** 0-250V AC
- **Operating Voltage Range:** 5-30V DC
- **Recommended Supply Voltage:** DC 5V
- **Output Signal:** Sine wave with DC component at 1/2 VCC
- **Measurable Frequency:** 50.20Hz (with AC 220V input)
- **Waveform Characteristics:**
- Vpp: 2.64V
- Period: 1.92ms
- Average Voltage: 2.48V
- **Amplitude Adjustment:** Output waveform amplitude can be adjusted independently of the midpoint
- **Signal Quality Enhancement:** Increasing the sup
📣📣📣
