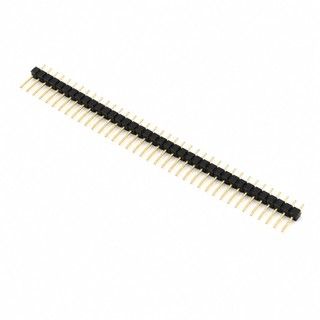

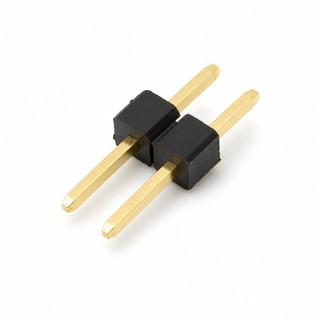

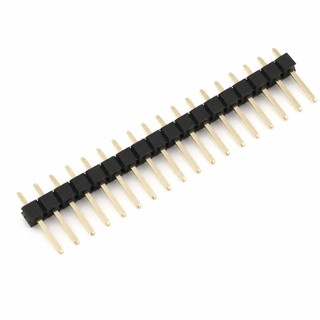

Pin Header 2.54mm/2.0mm ตัวต่อขาต่อทองเหลืองเคลือบทอง 2P-40P แบบตรง/90° สำหรับ Arduino PCB

ไลน์ผลิตภัณฑ์นี้ประกอบด้วยเฮดเดอร์ขั้วต่อแบบแถวเดี่ยวความแม่นยำสูงที่ออกแบบมาเพื่อการเชื่อมต่อทางไฟฟ้าที่ทนทานในชุดประกอบแผงวงจรพิมพ์ (PCB) ผลิตจากแกนเฟอร์โรแมกเนติก (โลหะผสมเหล็ก-ทองแดง) พร้อมการเคลือบผิวด้วยทองคำคุณภาพสูง คอนเนคเตอร์เหล่านี้ให้สมดุลที่เหมาะสมระหว่างความแข็งแรงทางกล การนำไฟฟ้า และความคุ้มค่า มีให้เลือกในพิทช์อุตสาหกรรมมาตรฐาน **2.54 มม. (0.1")** และ **2.0 มม.** โดยมีจำนวนขาตั้งแต่ 2P ถึง 40P ออกแบบมาเพื่อการติดตั้งแบบผ่านรู (THT) ที่เชื่อถือได้ ทำหน้าที่เป็นองค์ประกอบส่วนต่อประสานที่สำคัญสำหรับการส่งสัญญาณ การจ่ายไฟ และการขยายระบบแบบโมดูลาร์ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ระบบควบคุมอุตสาหกรรม และอุปกรณ์โทรคมนาคม
กระแสไฟฟ้าสูงสุด:** 1.0A – 3.0A ต่อจุดสัมผัส (ขึ้นอยู่กับพิทช์และความหนาของการเคลือบ)
แรงดันไฟฟ้าสูงสุด:** 150V AC/DC (ทั่วไป)
ความต้านทานสัมผัส:** ≤ 20 mΩ (เริ่มต้น); ≤ 50 mΩ (หลังการทดสอบอายุการใช้งาน)
ความต้านทานฉนวน:** ≥ 1,000 MΩ ที่ 500V DC
แรงดันไฟฟ้าทนไดอิเล็กทริก:** 500V AC เป็นเวลา 1 นาที (ระหว่างจุดสัมผัสที่อยู่ติดกัน)
วัสดุจุดสัมผัส:** แกนโลหะผสมเหล็ก-ทองแดง (Fe-Cu) เพื่อเพิ่มความแข็งแรงและแรงยึดติดสปริง
วัสดุเคลือบ:** ทองคำ (Au) บนชั้นกั้นนิกเกิล (Ni)
ความหนาของทองคำ:* 3μm – 10μm (ทั่วไปสำหรับแอปพลิเคชันที่มีความน่าเชื่อถือสูง)
ความหนาของนิกเกิล:* ≥ 0.2μm
วัสดุฉนวน:** โพลีอะไมด์ 66 (PA66) หรือ PBT ทนความร้อนสูง ระดับการหน่วงไฟ UL94 V-0
ตัวเลือกพิทช์:**
54 มม. (0.1"):** พิตช์อุตสาหกรรมมาตรฐานสำหรับ PCB ทั่วไป
0 มม.:** พิตช์กะทัดรัดสำหรับการออกแบบที่มีพื้นที่จำกัด
การจัดเรียงขา:** แถวเดียว ตัวเลือกการสิ้นสุดแบบตรงหรือมุมฉาก (90°)
จำนวนขา:** 2, 3, 4, 5, 6, 7, 8, 10, 12, 20, 40 ขา (ต่อเนื่องหรือแบบแยกส่วน)
ช่วงอุณหภูมิการทำงาน:** -40°C ถึง +105°C
ช่วงอุณหภูมิการเก็บรักษา:** -40°C ถึง +85°C
ความสูงของตัวเรือน:** 6.0 มม. – 10.0 มม. (ปรับได้ขึ้นอยู่กับซีรีส์เฉพาะ)
ความยาวการติดตั้ง PCB:** 2.54 มม. – 3.0 มม. (กระบอกผ่านรูมาตรฐาน)
ความคลาดเคลื่อน:** ±0.1 มม. สำหรับพิทช์และขนาดตัวเรือน
เฮดเดอร์ขาเหล่านี้ถูกใช้อย่างแพร่หลายในภาคอิเล็กทรอนิกส์ต่างๆ เนื่องจากความหลากหลายและความน่าเชื่อถือ:
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค:** การเชื่อมต่อระหว่างเมนบอร์ดและดาughterboard ในสมาร์ทโฟน แท็บเล็ต อุปกรณ์สมาร์ทโฮม และเทคโนโลยีสวมใส่
ระบบอัตโนมัติในอุตสาหกรรม:** การเชื่อมต่อเซนเซอร์ แอคชูเอเตอร์ และโมดูลควบคุมใน PLC ไดรเวอร์มอเตอร์ และแผงเครื่องมือวัดที่ความทนทานต่อการสั่นสะเทือนมีความสำคัญ
โทรคมนาคม:** การกำหนดเส้นทางสัญญาณในสวิตช์เครือข่าย เราเตอร์ และอุปกรณ์สถานีฐาน
อุปกรณ์ต่อพ่วงคอมพิวเตอร์:** การเชื่อมต่อภายในสำหรับฮับ USB อินเทอร์เฟซเสียง และการ์ดขยาย
ระบบอิเล็กทรอนิกส์ยานยนต์:** โมดูลภายในที่ไม่เกี่ยวกับความปลอดภัยโดยตรง ระบบความบันเทิงในรถ และอินเทอร์เฟซการวินิจฉัย
อุปกรณ์ทางการแพทย์:** อุปกรณ์ตรวจสอบผู้ป่วยและเครื่องมือวินิจฉัยที่ต้องการการเชื่อมต่อที่เสถียรและมีสัญญาณรบกวนต่ำ
ต่างจากเฮดเดอร์ทองแดง-ดีบุกมาตรฐาน แกนโลหะผสมเหล็ก-ทองแดงให้ความแข็งแรงทางกลและความต้านทานต่อความล้าที่เหนือกว่า ซึ่งช่วยลดความเสี่ยงของการเสียรูปของขาในช่วงวงจรการเสียบและถอด ทำให้มั่นใจในความสมบูรณ์ของการสัมผัสในระยะยาว
ชั้นเคลือบทองคำปกป้องจุดสัมผัสจากการเกิดออกซิเดชันและการกัดกร่อน รักษาความต้านทานสัมผัสให้ต่ำตลอดเวลา ซึ่งมีความเป็นประโยชน์อย่างยิ่งในสภาพแวดล้อมที่มีความชื้นสูงหรือแอปพลิเคชันที่จำเป็นต้องเสียบและถอดบ่อยครั้ง
มีให้เลือกในหลากหลายจำนวนขา (2P–40P) เฮดเดอร์เหล่านี้สามารถแยกส่วนได้ง่ายเพื่อให้พอดีกับเลย์เอาต์ PCB แบบกำหนดเอง โมดูลาร์นี้ช่วยลดความซับซ้อนของสินค้าคงคลังและเปิดโอกาสให้มีความยืดหยุ่นในการออกแบบ
ออกแบบมาสำหรับเทคโนโลยีผ่านรูมาตรฐาน เฮดเดอร์เหล่านี้ให้การยึดเกาะทางกลที่แข็งแรงกับ PCB ทำให้เหมาะสำหรับแอปพลิเคชันที่เผชิญกับความเครียดทางกลหรือการสั่นสะเทือน
วัสดุและการก่อสร้างเป็นไปตามมาตรฐาน RoHS, REACH และการหน่วงไฟ UL94 V-0 เพื่อให้มั่นใจในความปลอดภัยและการปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อมสำหรับตลาดทั่วโลก
ผลิตด้วยความคลาดเคลื่อนที่เข้มงวดเพื่อให้แน่ใจว่
📣📣📣
