📦 รายละเอียดสินค้า

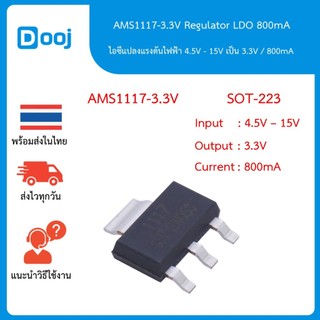

AMS1117-3.3V คือไอซี Low Dropout Regulator (LDO) สำหรับแปลงแรงดันให้คงที่ที่ 3.3V สามารถจ่ายกระแสได้สูงสุด 800mA ใช้แพ็กเกจ SOT-223 ระบายความร้อนได้ดีเหมาะกับงานจ่ายไฟให้ ESP32 / ESP8266 / STM32 / Arduino / เซนเซอร์ / โมดูลดิจิทัลทั่วไป
⚙️ คุณสมบัติเด่น (Features)
- แรงดันเอาต์พุตคงที่ 3.3V
- กระแสจ่ายสูงสุด 800mA
- Low Dropout Voltage ประมาณ 1.1–1.2V @ 800mA
- ปฏิเสธสัญญาณรบกวนได้ดี (Ripple Rejection ~60dB)
- มีระบบป้องกัน Overcurrent และ Thermal Shutdown
- แพ็กเกจ SOT-223 ติดตั้งง่ายบนบอร์ด PCB
🧾 ข้อมูลทางเทคนิค (Technical Specifications)
- รุ่น AMS1117-3.3
- ประเภท Fixed Low Dropout Linear Regulator
- แรงดันอินพุต (Input Voltage) 4.5V – 15V
- แรงดันเอาต์พุต (Output Voltage) 3.3V ±2%
- กระแสเอาต์พุตสูงสุด (Output Current) 800mA
- Dropout Voltage ประมาณ 1.1–1.2V @ 800mA
- Ripple Rejection ~60dB (Typical)
- การป้องกัน (Protection) Over-current / Thermal Shutdown

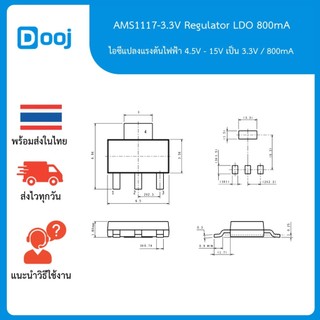

- แพ็กเกจ SOT-223
- ผังขา (Pinout, มองด้านหน้า) 1 = GND, 2 = OUTPUT, 3 = INPUT, TAB = OUTPUT
- อุณหภูมิใช้งาน (Operating Temp) −40°C ถึง +125°C
🔧 คำแนะนำการต่อใช้งาน
- IN: ควรต่อคาปาซิเตอร์ 10µF ใกล้ขา Input
- OUT: ควรต่อคาปาซิเตอร์ 10µF (Low-ESR) ใกล้ขา Output
- แท็บ (Tab) ของ SOT-223 ต่อร่วมกับขา OUT
- ถ้าใช้แปลงจาก 5V เป็น 3.3V จะทำงานได้ดีมาก
- ถ้าใช้กับ 12V เป็น 3.3V ให้ตรวจสอบความร้อนและอาจต้องใช้แผ่นทองแดงช่วยระบาย
⚡ การใช้งานแนะนำ (Applications)
- จ่ายไฟ 3.3V ให้โมดูล ESP32 / ESP8266 / STM32 / Arduino / Raspberry Pi Pico
- ภาคจ่ายไฟสำหรับเซนเซอร์หรือโมดูลสื่อสาร
- โปรเจกต์ DIY, เครื่องมือวัด, IoT, และระบบควบคุมแรงดันต่ำ
