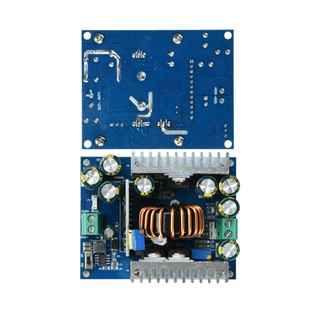

DC12-95V ถึง 1.5-90V 500W 18A Step-Down ปรับแรงดันคงที่และโมดูลไฟปัจจุบัน

จุดเด่นของผลิตภัณฑ์:

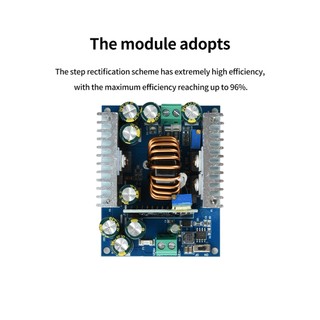

1. โมดูลใช้การออกแบบการแก้ไขขั้นตอนที่มีประสิทธิภาพสูงมากถึง 96%

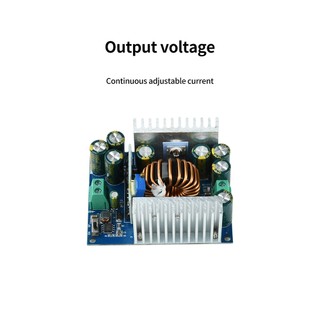

2. แรงดันขาออกและกระแสไฟสามารถปรับได้อย่างต่อเนื่อง
3. แรงดันไฟฟ้าอินพุตสูงสุดถึง 95V แรงดันขาออกสูงสุดถึง 90V
4. อินพุตการป้องกันการเชื่อมต่อย้อนกลับจะไม่ไหม้หากเชื่อมต่อบวกและลบไม่ถูกต้อง
5. มาพร้อมกับสวิตช์สตาร์ทแบบนุ่มนวล

ข้อมูลจำเพาะของโมดูลโมดูลโมดูล:
ชื่อโมดูลโมดูล: 500W Buck ปรับแรงดันคงที่และโมดูลแหล่งจ่ายไฟกระแสคงที่
ประเภทโมดูล: โมดูลบั๊กแบบไม่แยก
แรงดันไฟฟ้าอินพุต: 12-95V
ช่วงแรงดันขาออก: 1.5-90V (สามารถเหยียบลงได้เท่านั้นไม่สามารถเหยียบขึ้นได้แรงดันขาออกต่ำกว่าแรงดันไฟฟ้าอินพุตเท่านั้น)
ความแตกต่างของแรงดันไฟฟ้าขาออกอินพุต: 2V
กระแสไฟขาออกคงที่: 0.3-18A (ปรับได้อย่างต่อเนื่อง)
กระแสไฟขาออกสูงสุด: 15A
กำลังขับสูงสุด: 400W
การป้องกันแรงดันไฟฟ้าเกินอินพุต: ไม่มี (ห้ามใช้แรงดันไฟฟ้าเกิน)
อุณหภูมิในการทำงาน: -10~65°คณะกรรมการบริหาร คณะกรรมการบริหาร
ความถี่ในการทำงาน: 120kHz
ประสิทธิภาพการแปลงแปลง: สูงสุด 96% (ประสิทธิภาพขึ้นอยู่กับแรงดันไฟฟ้าอินพุต / เอาต์พุตความแตกต่างของกระแสและแรงดันไฟฟ้า)
การป้องกันไฟฟ้าลัดวงจร: ใช่ (การป้องกันกระแสคงที่)
การป้องกันการเชื่อมต่อย้อนกลับอินพุตอินพุตอินพุตการป้องกันการเชื่อมต่อย้อนกลับ: ใช่ (การเชื่อมต่อย้อนกลับของ MOSFET)
เอาท์พุทกลับการป้องกัน: ไม่ใช่ (เมื่อชาร์จแบตเตอรี่หรือเชื่อมต่อโหลดอุปนัยเช่นมอเตอร์จะต้องเพิ่มไดโอดไหลย้อนกลับ)

หมายเหตุ หมายเหตุ: หมายเหตุ:
1. หากแรงดันไฟฟ้าอินพุตเกิน 36V ให้สลับสวิตช์เปิด / ปิดเป็นปิดก่อนเชื่อมต่อสายไฟและเปิดเครื่องจากนั้นเปลี่ยนเป็นเปิด (เพื่อป้องกันประกายไฟระหว่างการเดินสายไฟ)
2. นี่คือแหล่งจ่ายไฟบั๊ก แรงดันขาออกต่ำกว่าแรงดันไฟฟ้าอินพุตเท่านั้น
3. สำหรับการระบายความร้อนตามธรรมชาติพลังงานไม่ควรเกิน 400W กระแสไฟฟ้าไม่ควรเกิน 15A หากแรงดันขาออกสูงและความแตกต่างของแรงดันไฟฟ้าอินพุต / เอาต์พุตมีขนาดใหญ่ให้ลดกระแสไฟฟ้า
4. หากกระแสไฟฟ้าเกิน 15A หรือกำลังไฟเกิน 400W ให้ใช้พัดลมระบายความร้อน

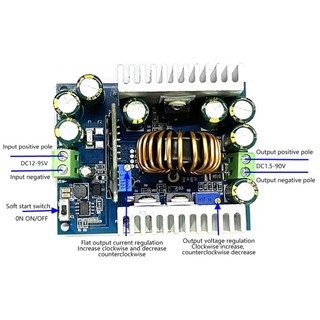

วิธีการปรับแรงดันและกระแสไฟฟ้า: (โดยใช้มัลติมิเตอร์และไขควงหัวแบน)
การปรับแรงดันไฟฟ้าตามเข็มนาฬิกา: หมุนโพเทนชิออมิเตอร์สีน้ำเงินบนบอร์ดไฟตามแรงดันไฟฟ้าที่ต้องการ ตามเข็มนาฬิกาเพื่อเพิ่มแรงดันไฟฟ้าทวนเข็มนาฬิกาเพื่อลด
การปรับกระแสไฟขาออกคงที่: ตั้งค่ามัลติมิเตอร์หรือแอมป์มิเตอร์เป็นช่วงกระแส 20A หรือ 10A ปรับแรงดันไฟฟ้าของแหล่งจ่ายไฟเป็น 5V หมุนโพเทนชิออมิเตอร์กระแสคงที่ประมาณ 10 รอบทวนเข็มนาฬิกาเพื่อลดกระแสไฟฟ้าลัดวงจร เอาต์พุตด้วย มัลติมิเตอร์จากนั้นหมุนโพเทนชิออมิเตอร์ตามเข็มนาฬิกาเพื่อไปถึงกระแสที่ต้องการ
โมดูลจะตรวจจับกระแสในด้านต่ำ การขาดสายและขั้วลบของอินพุตโดยตรงจะไม่รักษาระดับกระแสคงที่และอาจทำให้แหล่งจ่ายไฟและอุปกรณ์ที่ต้องใช้กระแสคงที่เสียหายโดยตรง อย่าทำให้อินพุตค่าลบและเอาต์พุตติดลบด้วยสายไฟขาด เนื่องจากการขาดสายทำให้ไม่สามารถรักษาระดับกระแสคงที่และอาจทำให้เกิดความเสียหายกับแหล่งจ่ายไฟและอุปกรณ์ที่ต้องการกระแสคงที่
นี่คือโมดูลบั๊กและสามารถเหยียบลงได้เท่านั้น แรงดันอินพุตต้องสูงกว่าแรงดันขาออก

แพ็คเกจประกอบด้วย:
โมดูลโมดูล x1 แบบโมดูล x1
