Pcbfun 22.5W Fast CHARGING โมดูล 0.96 นิ้ว TFT หน้าจอสีจอแสดงผลดิจิตอล DIY Power Bank Kit 21700 แบตเตอรี่กรณี Fast CHARGING Mini ขนาดกะทัดรัดแบบพกพา
★ 4.9
ขายแล้ว 1
แบรนด์ pcbfun
฿308
฿452
-32%
ร้าน pricekiller6.th
Official
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 08/10/2026 16:00 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
คุณสมบัติ:

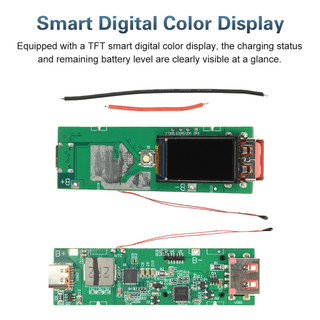

1. มาพร้อมกับหน้าจอสีดิจิตอลอัจฉริยะ TFT เพื่อการมองเห็นสถานะการชาร์จที่ชัดเจนและระดับแบตเตอรี่ที่เหลืออยู่
2. รองรับการชาร์จที่รวดเร็วเป็นพิเศษ 22.5W เข้ากันได้กับการชาร์จแบบเร็วหลายโปรโตคอล PD / QC / VOOC
3. การออกแบบพอร์ตคู่ (ประเภท C + USB) เพื่อตอบสนองความต้องการในการชาร์จพร้อมกันสำหรับอุปกรณ์หลายเครื่อง
4. การป้องกันความปลอดภัยหลายระดับในตัวจากแรงดันไฟฟ้าเกินความร้อนสูงเกินไปและการชาร์จไฟเกิน / การชาร์จไฟเกิน
5. การออกแบบวงจรประสิทธิภาพสูงช่วยลดการสูญเสียพลังงานเพื่อการชาร์จที่เสถียรและรวดเร็ว

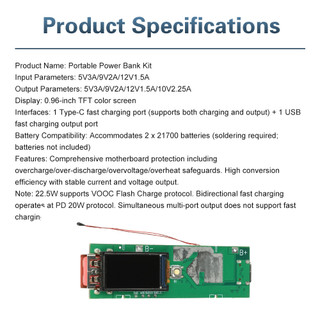

พารามิเตอร์: พารามิเตอร์:
ชื่อสินค้า: ชุดพาวเวอร์แบงค์แบบพกพา

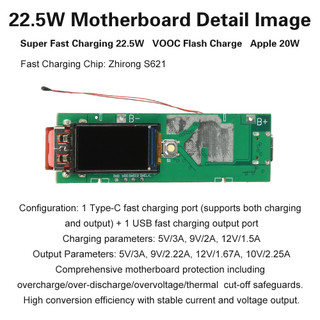

พารามิเตอร์อินพุต: 5V3A / 9V2A / 12V1.5A
พารามิเตอร์เอาต์พุต: 5V3A / 9V2A / 12V1.5A / 10V2.25A
จอแสดงผล: หน้าจอสี TFT ขนาด 0.96 นิ้ว
อินเทอร์เฟซ: พอร์ตชาร์จเร็ว Type C 1 พอร์ต (รองรับทั้งการชาร์จและเอาต์พุต) + พอร์ตเอาต์พุตชาร์จเร็ว USB 1 พอร์ต
ความเข้ากันได้ของแบตเตอรี่: รองรับแบตเตอรี่ 2x21700 (จำเป็นต้องบัดกรีไม่รวมแบตเตอรี่)
คุณสมบัติ: การป้องกันเมนบอร์ดที่ครอบคลุมรวมถึงการชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / การป้องกันความร้อนสูงเกินไป ประสิทธิภาพการแปลงสูงที่มีเสถียรภาพในปัจจุบันและแรงดันไฟฟ้าที่ส่งออก
หมายเหตุ: 22.5W รองรับโปรโตคอล VOOC Flash Charge การชาร์จอย่างรวดเร็วแบบสองทิศทางทำงานที่โปรโตคอล PD 20W เอาต์พุตหลายพอร์ตพร้อมกันไม่รองรับการชาร์จอย่างรวดเร็ว
คำแนะนำในการประกอบ:
1. เมื่อได้รับเมนบอร์ดแล้วให้เชื่อมต่อสายชาร์จก่อนเพื่อทำการทดสอบอินพุต สังเกตสถานะการแสดงผลและยืนยันว่าหน้าจอสว่างขึ้นก่อนดำเนินการบัดกรี
2. สำหรับการใช้งานปกติต้องบัดกรีสายแบตเตอรี่โดยตรง การเชื่อมต่อผ่านการบิดลวดคลิปจระเข้หรือคลิปสปริงอาจทำให้แหล่งจ่ายไฟไม่เพียงพอส่งผลต่อการชาร์จ / คายประจุ ตรวจสอบให้แน่ใจว่ามีฉนวนกันความร้อนที่เหมาะสมสำหรับขั้วแบตเตอรี่เพื่อป้องกันการสัมผัสกับเมนบอร์ดโดยไม่ได้ตั้งใจระหว่างการใช้งานซึ่งอาจทำให้เกิดความเสียหายได้
3. เชื่อมต่อขั้วบวกของแบตเตอรี่เข้ากับพิน B + บนเมนบอร์ดและขั้วลบเข้ากับพิน B- ขั้วกลับด้านไม่ใช้ขั้วกลับ การย้อนกลับจะเผาเมนบอร์ด ICs ที่ถูกไฟไหม้จะแสดงร่องรอยที่มองเห็นได้ ความเสียหายนี้เกิดขึ้นจากการเชื่อมต่อย้อนกลับหรือสัมผัสโดยไม่ได้ตั้งใจเท่านั้น
4. ใช้แบตเตอรี่ลิเธียม 3.7V เท่านั้น แบตเตอรี่ลิเธียมเหล็กฟอสเฟตไม่สามารถใช้งานร่วมกันได้ เชื่อมต่อแบตเตอรี่แบบขนานไม่ใช่ซีรีส์ การเชื่อมต่อซีรีส์จะสร้างแรงดันไฟฟ้าที่มากเกินไปซึ่งจะทำให้เมนบอร์ดไหม้
5. เมนบอร์ดประกอบด้วยการป้องกันในตัว แบตเตอรี่บัดกรีไม่ต้องใช้บอร์ดป้องกันเพิ่มเติม บอร์ดป้องกันแบตเตอรี่กำหนดขีด จำกัด ของกระแส; เกินขีด จำกัด เหล่านี้จะทำให้เกิดการตัดการเชื่อมต่อเอาต์พุต.
6. หลังจากติดตั้งเมนบอร์ดและแบตเตอรี่แล้วให้ยึดแบตเตอรี่ด้วยเทปกาว สำหรับรุ่นแบตเตอรี่ที่มีความคลาดเคลื่อนของความหนาเทียบกับปลอกประเมินว่าจำเป็นต้องใช้ตัวเว้นวรรคหรือไม่เพื่อป้องกันไม่ให้ความรู้สึกหย่อนคล้อยเมื่อกดปลอกหลังการประกอบ ปัญหาเช่นแบตเตอรี่สั่นสะเทือนหรือการเสียรูปของปลอกเนื่องจากความล้มเหลวในการตรวจสอบความแตกต่างของความหนาหรือแบตเตอรี่ที่ปลอดภัยด้วยเทปประกอบที่ไม่เหมาะสม เราไม่รับผิดชอบต่อความเสียหายของปลอกหรือความล้มเหลวของแบตเตอรี่อันเนื่องมาจากการถอดชิ้นส่วนภายใต้สถานการณ์ดังกล่าว
7. ปลอกแบบ snap-fit ไม่ได้ออกแบบมาเพื่อการถอดชิ้นส่วนซ้ำ ๆ ควรทดสอบฟังก์ชั่นทั้งหมดเสมอ - เอาต์พุต / อินพุตเมนบอร์ดการชาร์จอย่างรวดเร็วปุ่มจอแสดงผล ฯลฯ - ก่อนปิดปลอก ใช้วงจรการชาร์จ / ดีสชาร์จหลายแบบเพื่อยืนยันการทำงานก่อนปิดผนึก ประเด็นที่เกิดจากการประกอบและปิดปลอกโดยไม่ต้องทดสอบก่อนการประกอบที่ไม่เหมาะสม เราไม่รับผิดชอบต่อความเสียหายของท่อหรือความล้มเหลวของแบตเตอรี่ที่เกิดจากการถอดชิ้นส่วนที่จำเป็นเนื่องจากปัญหาดังกล่าว
คำแนะนำ:
1. สำหรับชาร์จเร็วสำหรับโทรศัพท์ของคุณ: โปรโตคอลการชาร์จเร็วได้รับการจัดหมวดหมู่ให้เป็นสาธารณะหรือเป็นกรรมสิทธิ์ เมนบอร์ดนี้ใช้ชิปชาร์จเร็วอัจฉริยะที่เข้ากันได้กับโปรโตคอลชาร์จเร็วสาธารณะกระแสหลักรองรับการชาร์จอย่างรวดเร็วสำหรับแบรนด์สมาร์ทโฟนต่างๆ ก่อนสั่งซื้อโปรดตรวจสอบความเข้ากันได้ของโทรศัพท์ของคุณกับโปรโตคอลสาธารณะเพื่อให้แน่ใจว่าสามารถชาร์จได้อย่างรวดเร็ว
2. เกี่ยวกับการสร้างความร้อนในระหว่างการชาร์จไฟ: เมื่อพาวเวอร์แบงค์ทำงาน, กระแสไหลผ่านเมนบอร์ดและชิป, ส่งผลให้เกิดการสูญเสียการแปลงพลังงาน. การสูญเสียเหล่านี้จะกระจายเป็นความร้อน ในระหว่างการชาร์จอย่างรวดเร็วกำลังขับที่สูงขึ้นทำให้เกิดความร้อนที่เห็นได้ชัดเจนยิ่งขึ้นซึ่งเป็นปรากฏการณ์ทางกายภาพปกติ
3. ความจุแบตเตอรี่อาจไม่ถูกต้องทันทีหลังจากเชื่อมต่อแบตเตอรี่ เครื่องวัดแบตเตอรี่มีการจดจำความจุด้วยตนเอง มันจะแสดงผลได้อย่างแม่นยำหลังจากรอบการชาร์จ / ดีสชาร์จหลายรอบ

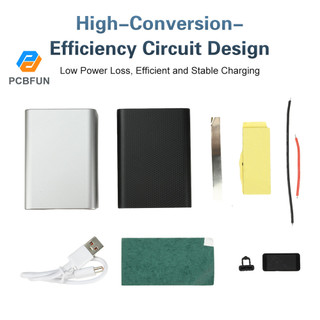

แพคเกจรวม:
Package1: โมดูล x1 + สายไฟ x2
แพ็คเกจ 2: โมดูล x1 + ตู้ x1 + อุปกรณ์เสริม x1
