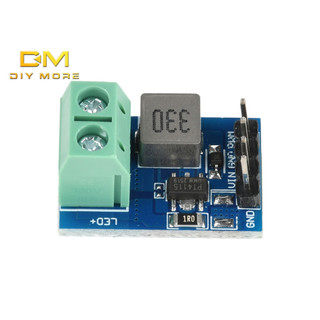

DIYMORE PT4115 1-10S LED คงที่ไดร์เวอร์เอาท์พุทโมดูล DC 12V PWM Dimming
★ 5.0
ขายแล้ว 1
แบรนด์ DIYMORE
฿67
฿97
-31%
ร้าน Diymore Official Store
Official
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 08/10/2026 16:00 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
คุณสมบัติเพิ่มเติม:

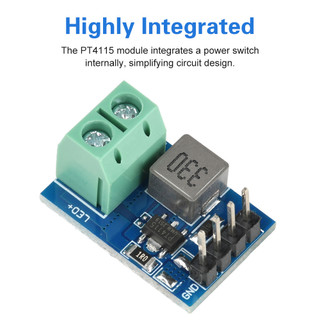

1. โมดูล PT4115 รวมสวิตช์เปิดปิดภายในการออกแบบวงจรที่ง่ายขึ้น

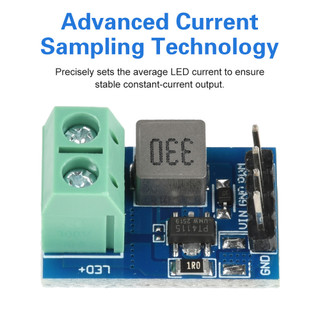

2. ใช้เทคโนโลยีการสุ่มตัวอย่างกระแสสูงเพื่อตั้งค่ากระแสไฟ LED เฉลี่ยอย่างแม่นยำเพื่อให้แน่ใจว่าเอาต์พุตกระแสคงที่คงที่
3. รองรับการลดแสงแบบอะนาล็อกและการลดแสง PWM ระยะกว้างผ่านพิน DIM ให้โซลูชันลดแสงที่ยืดหยุ่น
4. โดยอัตโนมัติจะเข้าสู่โหมดกระแสไฟสแตนด์บายต่ำพิเศษเมื่อแรงดันไฟฟ้าพิน DIM ลดลงต่ำกว่า 0.3V

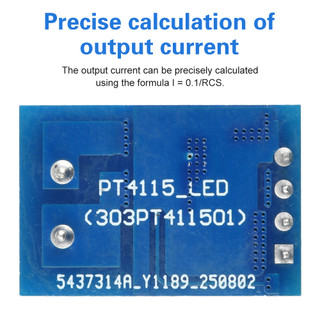

5. กระแสไฟขาออกคำนวณได้อย่างแม่นยำผ่านสูตร: I = 0.1/RCS
พารามิเตอร์พารามิเตอร์พารามิเตอร์พารามิเตอร์
แหล่งจ่ายไฟ: DC 12V
โหมดเอาต์พุตคงที่: เอาต์พุตคงที่
ขอบเขตการใช้งาน: แถบ LED และโมดูลที่คล้ายกัน
วิธีการทดสอบ:
1. นี่คือบอร์ดกระแสคงที่ชนิดบั๊กที่มีช่วงอินพุต 5-32V แรงดันไฟฟ้าอินพุตต้องเกินแรงดันไฟฟ้าที่ต้องการของ LED อย่างน้อย 1V; มิฉะนั้นกระแสไฟฟ้าจะไม่ถึงค่าที่ตั้งไว้ ตัวอย่างเช่นไฟ LED 6V สองสายต้องการอินพุต 7V อย่างน้อยเพื่อให้แสงสว่าง - อินพุต 5V จะไม่เปิดใช้งาน
2. นี่คือบอร์ดปัจจุบันคงที่ไม่ใช่ตัวควบคุมแรงดันไฟฟ้าบั๊ก แรงดันไฟฟ้าจะปรับเป็นแรงดันไฟฟ้าที่ต้องการโดยอัตโนมัติ ควบคุมเฉพาะกระแสไฟฟ้า แรงดันไฟฟ้าจะปรับเป็นแรงดันไฟฟ้าที่ต้องการของ LED โดยอัตโนมัติ ตัวอย่างเช่นด้วยการเชื่อมต่อ LED 3V เดียวแรงดันไฟฟ้าอินพุต (5-32V) จะรักษาแรงดันไฟฟ้าของ LED ไว้ที่ประมาณ 3V ต้องใช้เวลาประมาณ 6V อย่าวัดแรงดันขาออกภายใต้สภาวะที่ไม่มีโหลดเนื่องจากไม่มีแรงดันขาออกเท่ากับแรงดันไฟฟ้าอินพุตและเป็นแรงดันผี
3. สูตรการคำนวณปัจจุบันเอาต์พุต: 1 = 0.1 / RCS ค่าตัวต้านทาน กระแสสูงสุดของบอร์ดจะถูกกำหนดโดยค่าตัวต้านทาน 100mA = 500mA, R330 = 300mA, 1R = 100mA บอร์ดมีตัวต้านทานการสุ่มตัวอย่างเพียงตัวเดียว (1R = 100mA) ตัวต้านทาน 1R สองตัวควบคู่กันให้ 100mA + 100mA = 200mA หนึ่ง R330 = 300mA, สอง R330 = 600mA; R200 = 500mA, R200 + R200 = 1A, R200 + R330 = 800mA
แพคเกจรวม
โมดูล * 1
