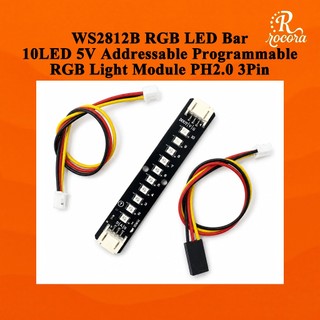

WS2812B RGB LED Bar 10LED 5V แอดเดรสโปรแกรมโมดูลไฟ RGB PH2.0 3Pin สําหรับ Arduino ESP32 DIY

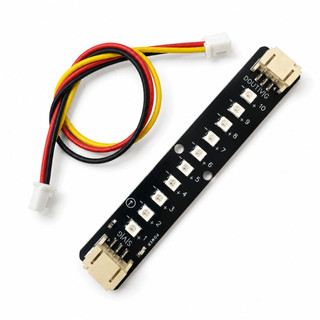

โมดูลแถบไฟ RGB แบบแอดเดรส WS2812B 10-LED

แถบ LED RGB นี้ใช้ไฟ LED RGB แบบกำหนดแอดเดรสได้ 10 ดวง LED แต่ละดวงสามารถแสดงสีและระดับความสว่างที่แตกต่างกันทำให้ผู้ใช้สามารถสร้างเอฟเฟกต์แสงที่มีสีสันภาพเคลื่อนไหวไฟวิ่งและโครงการแสงอื่น ๆ ที่ตั้งโปรแกรมได้

โมดูลใช้การเชื่อมต่อ 3 สายที่เรียบง่ายสำหรับการควบคุมพลังงานและข้อมูล ต้องใช้พิน MCU GPIO / IO เพียงพินเดียวในการควบคุมแถบ LED ทั้งหมด

นอกจากนี้ยังมีอินเทอร์เฟซเอาต์พุตข้อมูลเพื่อให้สามารถเชื่อมต่อแถบ LED หลายแท่งในซีรีส์สำหรับโครงการแสงขนาดใหญ่

ข้อมูลจำเพาะของข้อมูลจำเพาะ

ประเภทสินค้า: โมดูลบาร์ RGB LED แบบแอดเดรสประเภทสินค้า: โมดูลบาร์ RGB LED แบบแอดเดรส
ประเภท LED: WS2812B RGB LED: WS2812B RGB LED
หลอด LED จำนวน 10 ดวง
แรงดันไฟฟ้าที่ใช้งาน: DC 5V
ประเภทการควบคุม: ดิจิตอลแอดเดรส RGB
สี: สี: สีเต็ม RGB
สัญญาณควบคุมการควบคุมการควบคุม: ข้อมูลดิจิตอลแบบใช้สายเดียว
อินพุตข้อมูล: อินพุต DIN / อินพุตสัญญาณ
เอาท์พุทข้อมูล: เอาต์พุตข้อมูล DOUT / Signal Output
อินเทอร์เฟซพลังงาน: PH2.0 3Pin
หมุดติดบอร์ด ชนิดหลอดด้าย ชนิดแกนลวด ประกอบด้วย หมุดติดบอร์ดแบบ 1 GPIO/IO Pin
PCB สี: ดำ
ขนาดโมดูล: ประมาณ. 13.9 มม. 75.7 × 13.9 มม
เส้นผ่านศูนย์กลางรูยึด: ประมาณ. 3 มม
การติดตั้ง: การติดตั้ง PCB: รูยึด PCB
การเชื่อมต่อคาสเคด: รองรับ
โปรแกรม: ใช่

คำอธิบายอินเทอร์เฟซ

แหล่งจ่ายไฟบวก VCC / 5V: แหล่งจ่ายไฟบวก
GND: GND ภาคพื้นดิน / แหล่งจ่ายไฟเชิงลบ
อินพุตข้อมูล DIN / S: ดิจิตอล RGB
DOUT / D: เอาต์พุตข้อมูลดิจิทัลสำหรับเชื่อมต่อแถบ LED RGB อื่น

พอร์ต DOUT อนุญาตให้ใช้โมดูลหลายโมดูลเพื่อรับเดซี่เชน เอาต์พุตข้อมูลของโมดูลแรกสามารถเชื่อมต่อกับอินพุตข้อมูลของโมดูลถัดไป

คุณสมบัติของคุณสมบัติ
ไฟ LED RGB ที่แอดเดรสได้ 10 ดวง
เทคโนโลยี RGB LED ที่ตั้งโปรแกรมได้ WS2812B WS2812B เทคโนโลยี RGB LED ที่ตั้งโปรแกรมได้
รองรับการผสมสี RGB นับล้าน
สี LED และการควบคุมความสว่างส่วนบุคคล
ต้องใช้พินข้อมูลเพียงพินเดียว
รองรับการเรียงซ้อนโมดูล LED หลายตัว
ขั้วต่อ PH2.0 เพื่อการติดตั้งที่สะดวก
การออกแบบ PCB แบบทางยาวขนาดกะทัดรัด
โครงการ Arduino และ ESP32 เหมาะสำหรับโครงการ Arduino และ ESP32
เหมาะอย่างยิ่งสำหรับไฟ DIY และโครงการอิเล็กทรอนิกส์
เข้ากันได้กับ

อาร์ดูนิโอ UNO
Arduino Nano
Arduino Mega
กล้อง ESP32
ESP8266
Raspberry Pi ราสเบอร์รี่พายพร้อมการตั้งค่าระดับ / พลังงานที่เหมาะสม
โครงการไมโครคอนโทรลเลอร์ที่เข้ากันได้กับ 5V อื่น ๆ

การใช้งานแอปพลิเคชัน

ไฟ LED DIY RGB Lighting
แสงโดยรอบ
ไฟส่องสว่างเคสพีซีพีซี
โคมไฟหุ่นยนต์
ไฟส่องสว่างรุ่น Model Lighting
โครงการอิเล็กทรอนิกส์
ไฟประดับตกแต่ง
เอฟเฟกต์ไฟวิ่ง
ไฟแสดงสถานะสถานะสถานะสถานะไฟ
โครงการ Arduino / ESP32

ตัวเลือกแพ็คเกจ

บาร์ RGB 10LED 10LED 10LED เท่านั้น
โมดูลบาร์ RGB 10 ดวง 1 × WS2812B

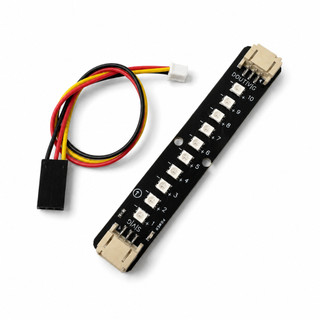

บาร์ RGB + PH2.0 เป็น Dupont 3P
โมดูลบาร์ RGB 10 ดวง 1 × WS2812B
สายเคเบิล 3Pin ของ Dupont 1 × PH2.0

บาร์ RGB + PH2.0 ถึง PH2.0 3P
โมดูลบาร์ RGB 10 ดวง 1 × WS2812B
สายเคเบิล 1 × PH2.0 ถึง PH2.0 3Pin

บันทึกย่อสำคัญของภาษา

แหล่งจ่ายไฟ 5V ที่เสถียรโปรดใช้แหล่งจ่ายไฟ 5V ที่เสถียร

ตรวจสอบ VCC, GND และทิศทางข้อมูลก่อนเชื่อมต่อโมดูล

เมื่อเชื่อมต่อแถบ LED หลายแถบเชื่อมต่อ DOUT ของโมดูลก่อนหน้านี้กับ DIN ของโมดูลถัดไป
