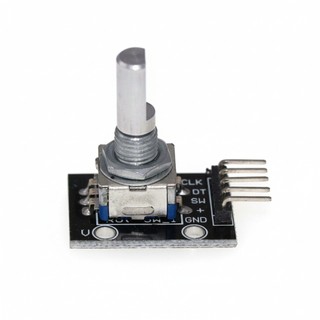

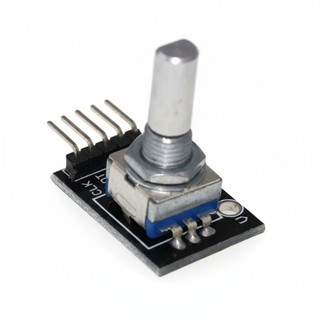

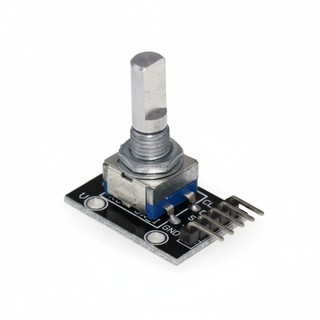

KY-040 Rotary Encoder โมดูลอินครีเมนทัล 360° 20 PPR แม่นยำสูง พร้อมปุ่มกด สำหรับ Arduino

ภาพรวมผลิตภัณฑ์:
โมดูลโรตารีเอ็นโค้ดเดอร์ 360 องศา รุ่น KY-040 หรือที่เรียกว่า KY-040 Rotary Encoder Module เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ออกแบบมาเพื่อการตรวจจับตำแหน่งเชิงมุมหรือการเคลื่อนที่แบบหมุนของเพลาอย่างแม่นยำ โดยสามารถแปลงตำแหน่งเชิงมุมหรือการเคลื่อนไหวของเพลาหรือเพลาขับให้เป็นสัญญาณเอาต์พุตแบบแอนะล็อกหรือดิจิตอล จึงเหมาะสำหรับการควบคุมที่แม่นยำในส่วนติดต่อผู้ใช้และระบบป้อนกลับ

คุณลักษณะทางเทคนิคหลัก:

- ประเภท: อินเครเมนทัลโรตารีเอ็นโค้ดเดอร์ (Incremental rotary encoder)
- ความละเอียด: ให้ความละเอียดโดยทั่วไปที่ 20 พัลส์ต่อรอบ (PPR) โดยอาจแตกต่างกันไปตามแต่ละรุ่น
- แรงดันใช้งาน: ใช้แรงดันไฟฟ้าในช่วง 3V ถึง 5V DC
- ประเภทเอาต์พุต: เอาต์พุตแบบควอดราซึ่งมีสัญญาณปุ่มกด (Push button) ให้เลือกใช้ได้
- อินเทอร์เฟซ: โดยปกติใช้การเชื่อมต่อแบบ 5 ขา (GND, +, SW, DT, CLK)
- เวลาเด้งกลับ (Bounce Time): ≤ 5ms เพื่อรองรับการดีบาวน์สวิตช์
- เส้นผ่านศูนย์กลางของเพลา: ขนาดมาตรฐานโดยทั่วไปอยู่ที่ 6mm ถึง 8mm
- อายุการหมุน: ปกติรับประกันอย่างน้อย 30,000 รอบ
- อุณหภูมิใช้งาน: โดยทั่วไปอยู่ในช่วง -30°C ถึง +70°C
- รูปแบบการติดตั้ง: ติดตั้งบนแผงวงจรพิมพ์ (PCB) แบบขาเสียบ
- ขนาด: ขนาดมาตรฐานประมาณ 15mm ในเส้นผ่านศูนย์กลาง x 25mm ในความสูง (ไม่รวมเพลา)

การประยุกต์ใช้งาน:

โรตารีเอ็นโค้ดเดอร์ถูกนำไปใช้ในงานหลากหลาย อาทิ

- อุปกรณ์เครื่องเสียงหรือโทรทัศน์สำหรับปรับระดับเสียงและนำทางเมนู
- ระบบควบคุมอุตสาหกรรมเพื่อมอนิเตอร์และควบคุมค่าการหมุน
- หุ่นยนต์สำหรับตรวจจับและกำหนดตำแหน่งการเคลื่อนไหว
- เครื่องซีเอ็นซีและเครื่องพิมพ์ 3 มิติสำหรับควบคุมที่แม่นยำ
- ระบบควบคุมในยานยนต์ เช่น พวงมาลัยและแดชบอร์ด

คุณสมบัติ:

โมดูล KY-040 Rotary Encoder มอบคุณสมบัติดังนี้

- การป้อนกลับแบบอินเครเมนทัล ให้ข้อมูลการเปลี่ยนแปลงตำแหน่งสัมพัทธ์ เหมาะสำหรับใช้งานอย่างการนำทางเมนูในอุปกรณ์อิเล็กทรอนิกส์
- เอาต์พุตควอดรา A และ B สำหรับตรวจจับทิศทางและความเร็วในการหมุน
- ความสามารถของปุ่มกดเสริม ทำหน้าที่เป็นปุ่มเลือกในงานอินเทอร์เฟซผู้ใช้เมื่อต้องการ
- โครงสร้างทนทาน อายุการใช้งานสูง เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
- ติดตั้งง่ายเข้ากับไมโครคอนโทรลเลอร์ เช่น Arduino
- ออกแบบสำหรับติดตั้งกับแผงโดยมีน็อตและแหวนรองติดตั้งในตัว เพื่อความแข็งแรงในการยึด
- เป็นทางเลือกที่มีความคุ้มค่าและหาได้ง่าย เหมาะทั้งสำหรับผู้เริ่มต้นและมืออาชีพ

โมดูล KY-040 Rotary Encoder เป็นส่วนประกอบที่อเนกประสงค์และเชื่อถือได้ ให้การควบคุมและป้อนกลับที่แม่นยำในงานอิเล็กทรอนิกส์ที่หลากหลาย ด้วยอินเทอร์เฟซที่เรียบง่ายและประสิทธิภาพที่แข็งแกร่ง จึงเป็นตัวเลือกที่ได้รับความนิยมสำหรับทั้งการสร้างต้นแบบและการใช้งานเชิงพาณิชย์

Product Overview:
The 360-degree Rotary Encoder Module, model KY-040—also known as the KY-040 Rotary Encoder Module—is an electronic device designed for precise angular position detection or rotational movement of a shaft. It can convert the angular position or motion of a shaft or axle into an analog or digital output signal, making it ideal for precise control in user interfaces and feedback systems.

Key Technical Features:

- Type: Incremental rotary encoder
- Resolution: Typical resolution of 20 pulses per revolution (PPR), which may vary by model
- Operating Voltage: Supports a voltage range of 3V to 5V DC
- Output Type: Quadrature output with optional push button switch signal
- Interface: Typically utilizes a 5-pin connection (GND, +, SW, DT, CLK)
- Bounce Time: ≤ 5ms, supporting switch debounce
- Shaft Diameter: Standard diameter generally ranges from 6mm to 8mm
- Rotational Lifetime: Guaranteed for at least 30,000 cycles
- Operating Temperature: Generally ranges from -30°C to +70°C
- Mounting: Designed for PCB panel mounting via through-hole pins
- Dimensions: Standard size is approximately 15mm in diameter x 25mm in height (excluding shaft)

Applications:

Rotary encoders are used in a variety of applications, such as:

- Audio
📣📣📣
