โมดูลป้องกันแรงดันต่ำ XH-M609 แบตเตอรี่ลิเธียม 6-60V DC ป้องกันแบตหมดแรงดันต่ำ ตัดการเชื่อมต่ออัตโนมัติ

🔋 ข้อมูลจำเพาะ:
โมเดล: M609

แรงดันไฟฟ้าอินพุต: DC 12V–36V

แรงดันขาออก: เหมือนกับอินพุต (ผ่าน)

ความแม่นยำในการแสดงผล: ± 0.1V

ความแม่นยำในการควบคุมการควบคุมการควบคุมการควบคุมความแม่นยำ: ± 0.1V

ข้อผิดพลาดของแรงดันไฟฟ้า: ± 0.1V

ช่วงการตรวจจับ: DC 6V–60V (การตรวจจับอินพุตกว้าง)

ประเภทแบตเตอรี่ที่เหมาะสม: แบตเตอรี่ที่เหมาะสม 12V / 24V / 36V แบตเตอรี่ลิเธียมและแบตเตอรี่ตะกั่วกรด

การตัดโหลด: กระตุ้นเมื่อแรงดันไฟฟ้าลดลงด้านล่างตั้งค่าเกณฑ์

การเชื่อมต่อใหม่: เชื่อมต่อใหม่อัตโนมัติเมื่อแรงดันไฟฟ้ากลับขึ้นเหนือระดับที่ตั้งไว้

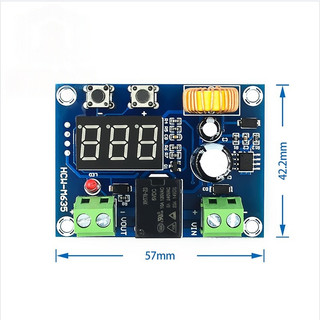

ขนาดโมดูลโมดูลโมดูล: 57 มม. × 42 มม. × 19 มม. ขนาดโมดูล: 57 มม. × 42 มม. × 19 มม.

โหมดเอาต์พุตโดยตรง: ผ่านโดยตรง (ควบคุมโดยรีเลย์หรือ MOSFET ขึ้นอยู่กับเวอร์ชัน)

⚙️ คุณสมบัติ:
ปกป้องแบตเตอรี่จากการคายประจุมากเกินไป

เกณฑ์แรงดันไฟฟ้าต่ำที่ปรับได้

ขนาดกะทัดรัดติดตั้งง่าย

จอแสดงแรงดันไฟฟ้าดิจิตอล Clear Clear

เข้ากันได้กับระบบสุริยะชุดแบตเตอรี่ DIY เครื่องสำรองและอื่น ๆ

วิธีใช้

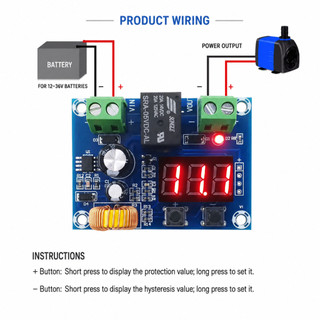

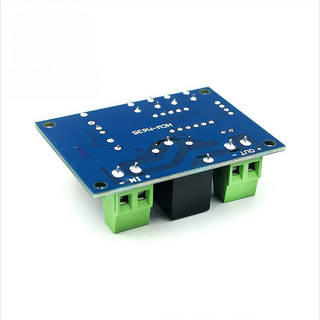

1. คำแนะนำในการเดินสายไฟ
ขั้นตอนการเดินสายไฟ

ในขั้วต่อ (ขั้วซ้ายสีเขียว) ทำเครื่องหมาย - / + เชื่อมต่อกับขั้วลบและขั้วบวกของแบตเตอรี่จัดเก็บ แบตเตอรี่ 12-36V ใช้ได้กับแบตเตอรี่ 12-36V
OUT Terminal (บล็อกขั้วขวาสีเขียว) ทำเครื่องหมาย - / + เชื่อมต่อกับโหลดเช่นปั๊มน้ำมอเตอร์ไฟ โมดูลจะควบคุมการเปิด / ปิดเครื่องโหลดโดยอัตโนมัติ

หมายเหตุ: แยกแยะขั้วบวกและขั้วลบอย่างเคร่งครัด การเชื่อมต่อย้อนกลับจะทำให้เกิดความล้มเหลวและการเชื่อมต่อย้อนกลับในระยะยาวจะทำให้แผงวงจรไหม้
2. การแนะนำฟังก์ชั่นปุ่มฟังก์ชัน
ติดตั้งปุ่มสองปุ่ม: + และ -

การกดปุ่มสั้น ๆ: ตรวจสอบแรงดันไฟฟ้าต่ำสุดของแรงดันไฟฟ้าขาเข้าในปัจจุบัน กดแบบยาว: เข้าสู่โหมดตั้งค่าการป้องกันแรงดันไฟฟ้าต่ำ (หน้าจอจะกะพริบเมื่อปรับได้)
ปุ่มกดสั้น ๆ: ตรวจสอบค่าแรงดันไฟฟ้า hysteresis ปัจจุบัน การกดแบบยาว: เข้าสู่โหมดการตั้งค่าแรงดันไฟฟ้าของไฮสเตอเรซิส (หน้าจอจะกะพริบเมื่อปรับได้)

คำจำกัดความของแรงดันไฟฟ้า: ไฮสเตอเรซิส
แรงดันไฟฟ้า Hysteresis = แรงดันไฟฟ้าเริ่มต้นอัตโนมัติ - ตัวอย่างแรงดันไฟฟ้าที่ต่ำกว่าแรงดันไฟฟ้าตัด: ตัดที่ 11V, รีสตาร์ทที่ 11.6V, ค่าไฮสเตอรีซิส = 0.6V
3. คู่มือการใช้งานพารามิเตอร์การตั้งค่าพารามิเตอร์การทำงาน
กรณีที่ 1: การตั้งค่าทั่วไปสำหรับแบตเตอรี่ตะกั่วกรด 12V
ข้อกำหนดของแรงดันไฟฟ้า: ปลดการเชื่อมต่อโดยอัตโนมัติเมื่อแรงดันไฟฟ้าต่ำกว่า 11V คืนพลังงานเมื่อแรงดันไฟฟ้าสูงขึ้นถึง 11.6V

ตั้งค่าการตัดแรงดันไฟฟ้าใต้แรงดันไฟฟ้า: กดปุ่ม + ค้างไว้หน้าจอดิจิตอลจะกะพริบ กดสั้น ๆ +/- เพื่อปรับค่าเป็น 11.0 ปล่อยปุ่มและรอให้หน้าจอหยุดกะพริบเพื่อบันทึกโดยอัตโนมัติ

ตั้งค่า hysteresis: กดปุ่ม - ค้างไว้หน้าจอดิจิตอลจะกะพริบ กดสั้น ๆ +/- เพื่อปรับค่าเป็น 0.6 ปล่อยปุ่มและรอให้หน้าจอหยุดกะพริบเพื่อบันทึกโดยอัตโนมัติ หลังจากตั้งค่าเอาต์พุตจะถูกตัดออกเมื่อแรงดันแบตเตอรี่ต่ำกว่า 11V และแหล่งจ่ายไฟจะกลับมาทำงานเมื่อแรงดันไฟฟ้าที่เพิ่มขึ้นเป็น 11.6V เพื่อป้องกันไม่ให้แบตเตอรี่เสียหายที่เกิดจากการคายประจุลึก

กรณีที่ 2: การตั้งค่าพิเศษสำหรับแบตเตอรี่ลิเธียม 12V
ข้อกำหนดของแรงดันไฟฟ้า: ตัดการเชื่อมต่อเมื่อแรงดันไฟฟ้าต่ำกว่า 12.5V ให้คืนพลังงานเมื่อชาร์จเป็น 14.8V

กดปุ่ม + ค้างไว้หน้าจอจะกะพริบปรับค่าเป็น 12.5 แล้วปล่อยเพื่อบันทึก

กดปุ่ม - ค้างไว้หน้าจอจะกะพริบปรับค่า hysteresis เป็น 2.3 (14.8-12.5 = 2.3) แล้วปล่อยเพื่อบันทึก

📦 แพคเกจประกอบด้วย:
โมดูลป้องกันแรงดันไฟฟ้าต่ำ 1 × XH-M609 แบตเตอรี่
