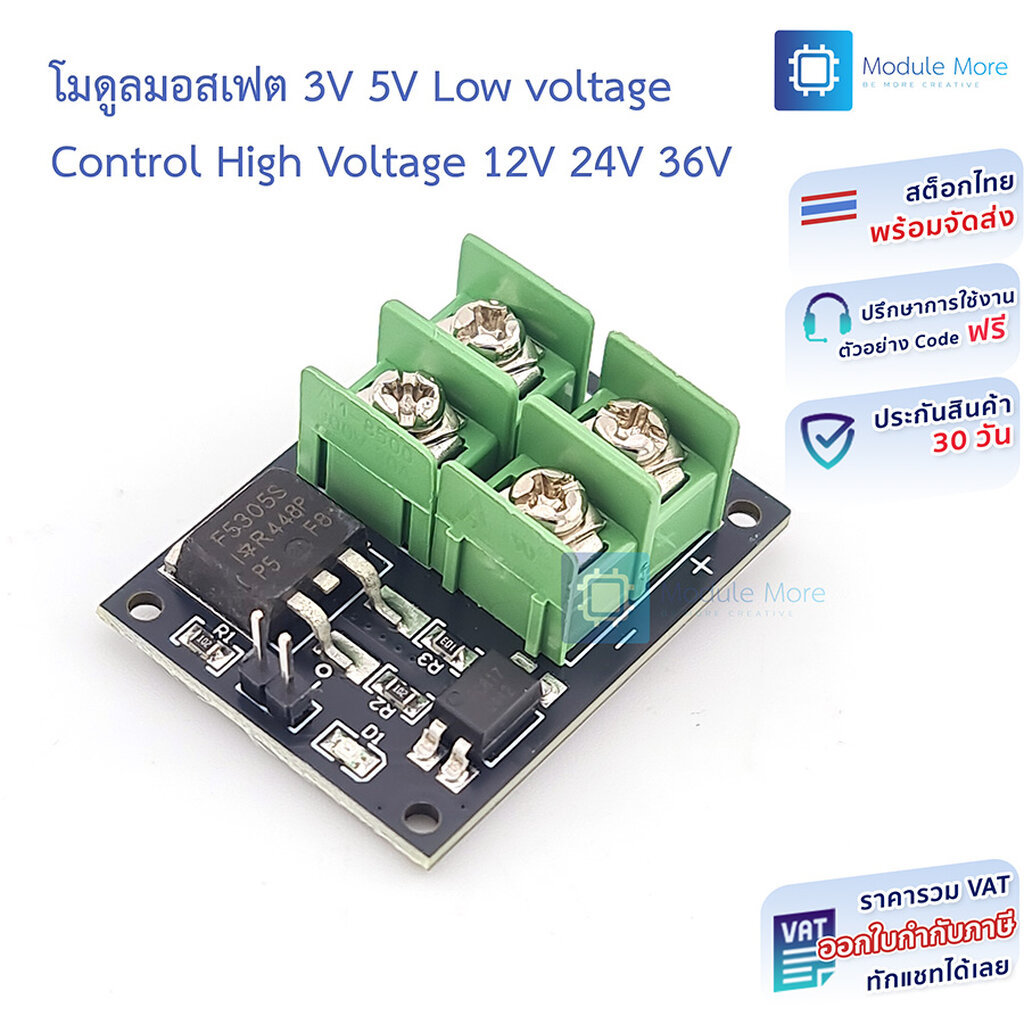

Overview
The Low Voltage MOSFET Switch Module is designed to safely control high-voltage DC loads using a low-voltage control signal from microcontrollers like Arduino, ESP32, or STM32. It supports an input control voltage of 3.3V12V and can switch DC output up to 36V with a maximum load current of 22A. With built-in optical isolation, it ensures safety and protection for sensitive control circuits.
Introduction
โมดูลสวิตช์ MOSFET ควบคุมแรงดันต่ำ เพื่อสั่งเปิด-ปิดโหลดแรงดันสูงได้อย่างปลอดภัย รองรับสัญญาณควบคุมจาก 3.3V12V ใช้กับ Arduino, ESP32, ESP8266 หรือไมโครคอนโทรลเลอร์ทั่วไปได้ ขาออกสามารถควบคุมโหลดได้สูงสุด 36V DC กระแสสูงสุด 22A พร้อมวงจรแยกสัญญาณด้วย Opto-Isolation ป้องกันไฟย้อนกลับเข้าสู่บอร์ดควบคุม เหมาะสำหรับควบคุมมอเตอร์, หลอดไฟ, พัดลม, หรืออุปกรณ์ในระบบ IoT ที่ต้องการแรงดันสูง
Features
- รองรับสัญญาณควบคุมจาก 3.3V ถึง 12V เหมาะกับ Arduino / ESP32 / STM32
- ควบคุมแรงดันขาออกได้สูงสุด 36V DC
- กระแสสูงสุด 22A (ต้องใช้ฮีตซิงก์เมื่อโหลดเกิน 5A)
- มีการแยกวงจรด้วย Optocoupler ปลอดภัยต่อบอร์ดควบคุม
- LED แสดงสถานะการทำงานของขา Output
- ขั้วต่อแบบ Screw Terminal รองรับกระแสสูง
- ขนาดเล็ก ติดตั้งง่าย บน Breadboard หรือแผงควบคุม
Specification

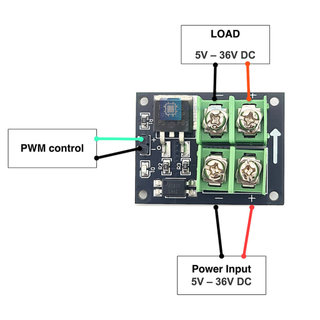

- Input Control Voltage: 3.3V 12V
- Output Voltage: 5V 36V DC
- Max Load Current: 22A (Heat sink required 5A)
- Isolation: Optocoupler (Optical Isolation)
- Control Current: 1 5 mA
- Indicator LED: Yes (Output status)

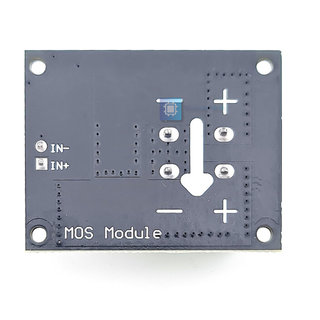

- Terminal Pitch: 2.54 mm (Header)

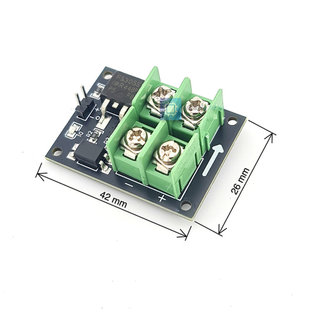

- Module Size: 42 mm 26 mm
- Operating Temperature: -40C to +85C
Caution
อย่าใช้แรงดันควบคุมเกิน 12V และแรงดันขาออกเกิน 36V หากใช้งานกับโหลดเกิน 5A ควรติดตั้งฮีตซิงค์เสริมเพื่อป้องกันความร้อนสูง ห้ามต่อวงจรกลับขั้ว (Reverse Polarity) เพราะอาจทำให้ MOSFET เสียหาย
