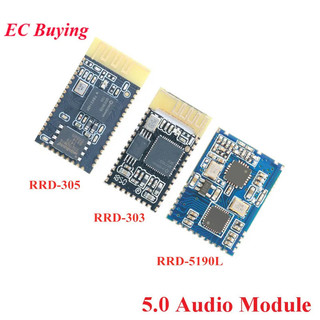

RRD-303 RRD-305 RRD-5190L CSR 5.0 QCC3003 บลูทูธที่รองรับBEL 5.0 สเตอริโอไร้สายSound Call DIYชุดหูฟังโมดูล

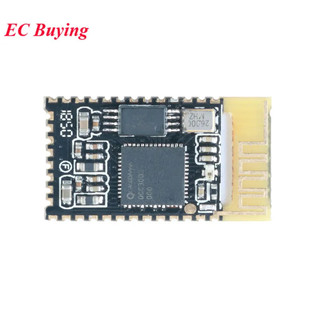

RRD-303:











โมดูลที่เข้ากันได้กับ Bluetooth RRD-303 เป็นผลิตภัณฑ์ส่งสัญญาณเสียงไร้สายอเนกประสงค์ เป็นโซลูชันการส่งสัญญาณไร้สายสเตอริโอที่คุ้มค่า โมดูลนี้ใช้ชิป QCC3003 เพื่อให้ได้คุณภาพเสียงที่มีคุณภาพสูงและความเข้ากันได้สำหรับโมดูลและประสิทธิภาพโดยรวมนั้นเหนือกว่า











พื้นที่ใช้งาน:







โมดูลนี้ส่วนใหญ่ใช้สำหรับการส่งเพลงระยะสั้นและสามารถเชื่อมต่อกับอุปกรณ์ที่รองรับ Bluetooth ของผลิตภัณฑ์ดิจิทัลเช่นคอมพิวเตอร์โน้ตบุ๊กโทรศัพท์มือถือพีดีเอเป็นต้นเพื่อให้รับรู้การส่งและควบคุมแบบไร้สายของ เพลง. ใช้ได้กับเสียงที่เข้ากันได้กับ BBluetooth ชุดหูฟังสเตอริโอที่รองรับบลูทู ธ โทรศัพท์แฮนด์ฟรี อุปกรณ์ส่งสัญญาณเสียงไร้สาย







เวอร์ชันฮาร์ดแวร์โมดูลของโมดูล: RRD-303 V 1.0

ข้อกำหนดบลูทู ธ: Bluetooth V5.0 / 4 DQPSK 8DPSK

แรงดันไฟฟ้า: DC3.3V-4.2V

รองรับโปรโตคอลบลูทู ธ: HFPV1.7 A2DPV1.3.1, AVRCPV1.6 HSP1.2

ปัจจุบัน: ≤22mAระหว่างการเล่นการทำงาน

การเชื่อมต่อไม่เล่น 30S หลังจาก ≤ 5mA ปิดเครื่อง: ≤ 30uAA

ช่วงอุณหภูมิ: -40 ถึง +80 องศา

ช่วงการส่งสัญญาณไร้สาย 10M

กำลังส่ง: CLASS2 0dBm

ความไว: -80dBm <0.1% BER

ช่วงความถี่: 2.402GHz-2.480GHz

อินเทอร์เฟซภายนอก: Audio IN / OUT PIO SPI USB2.0

ประสิทธิภาพเสียงของเครื่องเสียง: SBC, AAC, MP3 Stereo

อัตราส่วนสัญญาณต่อเสียงรบกวน: 80dB

ขนาดโมดูล: 17X12.7X2MM

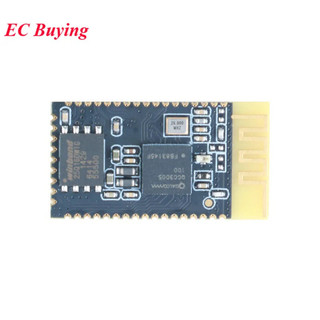

RRD-305:







โมดูลที่เข้ากันได้กับบลูทู ธ RRD-305 เป็นผลิตภัณฑ์ส่งสัญญาณเสียงไร้สายอเนกประสงค์ เป็นโซลูชันการส่งสัญญาณไร้สายสเตอริโอที่คุ้มค่าและคุ้มค่า โมดูลนี้ใช้ชิป QCC3005 เพื่อให้คุณภาพเสียงและความเข้ากันได้คุณภาพสูงสำหรับโมดูลและประสิทธิภาพโดยรวมเหนือกว่า



ประการที่สองพื้นที่ใช้งาน:



โมดูลนี้ส่วนใหญ่จะใช้สำหรับการส่งเพลงระยะสั้น การเชื่อมต่อกับอุปกรณ์บลูทู ธ ที่เข้ากันได้กับแล็ปท็อปโทรศัพท์มือถือพีดีเอ ฯลฯ ได้อย่างง่ายดายเพื่อรับรู้การส่งและควบคุมสายเพลง แอปพลิเคชั่นที่เข้ากันได้กับบลูทู ธ ชุดหูฟังสเตอริโอที่เข้ากันได้กับบลูทู ธ สปีกเกอร์โฟนอุปกรณ์เสียงสำหรับการส่งสัญญาณไร้สาย







ตัวละครพื้นฐาน:



ฮาร์ดแวร์โมดูลรุ่น RRD-305V1.0

ข้อมูลจำเพาะของบลูทู ธ Bluetooth V5.0 / 4 DQPSK 8DPSK

แรงดันไฟฟ้า DC3.3V-4.2V

โปรโตคอลบลูทู ธ HFPV1.7 A2DPV13.1, AVRCPV1.6 HSP1.2

การเล่นปัจจุบันทำงาน ≤22mA

หลังจากการเชื่อมต่อไม่เล่น 30S: ≤ 5mA

การปิดเครื่อง: ≤30uA

ช่วงอุณหภูมิ -40 C ถึง + 80% C

ช่วงการส่งสัญญาณไร้สาย 10M

กำลังส่ง CLASS2 0dBm

ความไว -80dBm <0.1% BER

ช่วงความถี่ 2.402GHz-2.480GHz

อินเทอร์เฟซภายนอกเสียง IN / OUT PIO UART USB2.0 SPI

ประสิทธิภาพเสียง SBC, AAC, MP3 Stereo

อัตราส่วนสัญญาณต่อการรบกวน 80dB

โมดูลขนาด 25x13.5x2mm

โมดูลที่เข้ากันได้กับบลูทู ธ RRD-5190L เป็นผลิตภัณฑ์ส่งสัญญาณเสียงไร้สายอเนกประสงค์ เป็นโซลูชันการส่งสัญญาณสเตอริโอ / โมโนที่คุ้มค่าและคุ้มค่า โมดูลนี้ให้คุณภาพเสียงคุณภาพสูงและความเข้ากันได้และประสิทธิภาพโดยรวม
เหนือกว่ามากขึ้น และรองรับเพลงและไฟบรรยากาศฟังก์ชั่นเครือข่ายอุปกรณ์หลายเครื่อง



พื้นที่การใช้งาน:



โมดูลนี้ส่วนใหญ่จะใช้สำหรับการส่งเพลงระยะสั้น สามารถใช้กับอุปกรณ์ที่รองรับ Bluetooth ของผลิตภัณฑ์ดิจิทัลเช่นแล็ปท็อปโทรศัพท์มือถือพีดีเอเป็นต้นเพื่อรับรู้การส่งเพลงการควบคุมแบบไร้สายได้อย่างง่ายดาย แอปพลิเคชันในเสียงที่รองรับ Bluetooth ลำโพงสเตอริโอที่เข้ากันได้กับบลูทู ธ อุปกรณ์เสียงส่งสัญญาณไร้สาย และเพิ่มประสิทธิภาพเสียงและการเชื่อมต่อข้อมูลอัลกอริทึมเวลาแฝงต่ำของลำโพงหลายตัว ใช้ได้กับล็อบบี้ของโรงแรม โถงประชุมขนาดใหญ่สภาพแวดล้อมพลังงานต่ำแบบซิงโครนัสขนาดใหญ่



ตัวละครพื้นฐาน:


ฮาร์ดแวร์โมดูลโมดูลโมดูลรุ่น RRD-5190L V1.0

ข้อมูลจำเพาะที่เข้ากันได้กับบลูทู ธ V5.0 GFSK / 4 DQPSK 8DPSK

แรงดันไฟฟ้า DC3.3V-5.0V

รองรับโปรโตคอลที่เข้ากันได้กับบลูทู ธ A2DP V1.2

≤122mAปัจจุบันระหว่างการใช้งาน

การปิดเครื่อง: ≤30uA

ช่วงอุณหภูมิ -40 C ถึง +80 C

ช่วงการส่งไร้สาย 10M ระหว่างบลูทู ธ ที่เข้ากันได้กับโทรศัพท์มือถือ, 20M ระหว่างเครื่องหลักและเครื่องเสริม

กำลังส่ง CLASS2 0dBm

ความไว -80dBm <0.1% BER

ช่วงความถี่ 2.402GHz-2.480GHz

อินเทอร์เฟซภายนอกเสียง IN / OUT PIO USB2.0

ประสิทธิภาพเสียงระดับ SBC, MP3 Stereo MONO

อัตราส่วนสัญญาณต่อการรบกวน 2 80dB

โมดูลขนาด 21X15.24X2MM




หมายเหตุการเชื่อมต่อวงจร
