Description:
The module has an interface pinout is almost the same with A4988 stepper motor drive carrier, so that it can be used as a higher performance in a pull-down menu the plates replaced in many applications.
DRV8825 features an adjustable current limit, overcurrent and overtemperature protection, six micro-resolution (down 1/32-step).
It uses 8.2 - 45V, can provide up to about 1.5 per phase no heat sink or forced air flow (rated up to 2.2 per volume sufficient additional cooling).
ตัวอย่างการต่อกับ Arduino UNO/NANO
UNO ----- DRV8825
5V ------ SLP,RES
GND ------ GND
D7 ------- EN
D8 ------- DIR
D9 ------- STP
DRV8825-----NEMA17
1B---------สายแรก
1A---------สายสอง
2A---------สายสาม
2B---------สายสี่
ตัวเก็บประจุ 100uF ขั้ว + ต่อเข้าไฟเข้า VMT ขั้ว - ต่อเข้า GND
ตัวอย่างโค้ด Copy code
const int dirPin = 8; const int stepPin = 9; const int enablePin = 7; void setup() { pinMode(enablePin, OUTPUT); pinMode(stepPin, OUTPUT); pinMode(dirPin, OUTPUT); digitalWrite(enablePin, LOW); } void loop() { const int steps = 2000; const int delayMicros = 500; const int delayMillis = 1000; digitalWrite(dirPin, HIGH); for (int i = 0; i steps; i++) { digitalWrite(stepPin, HIGH); delayMicroseconds(delayMicros); digitalWrite(stepPin, LOW); delayMicroseconds(delayMicros); } delay(delayMillis); digitalWrite(dirPin, LOW); for (int i = 0; i steps; i++) { digitalWrite(stepPin, HIGH); delayMicroseconds(delayMicros); digitalWrite(stepPin, LOW); delayMicroseconds(delayMicros); } delay(delayMillis); }
Features:
- Simple step and direction control interface
- The interface can connect directly with 3.3V and 5V systems
- Support over-temperature thermal shutdown, over-current shutdown and under-voltage lockout
- Support short-to-ground and shorted-load protection

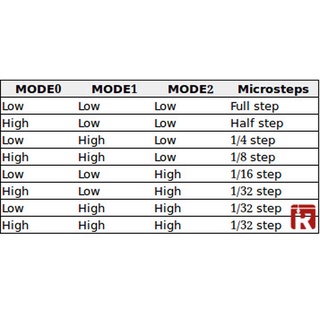

- Six different step resolutions: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step
- 4-layer, 2 oz copper PCB for improved heat dissipation
- Adjustable current control support you to set the maximum current output with a potentiometer, which lets you use voltages above your stepper motors rated voltage to achieve higher step rates
- Intelligent chopping control that automatically selects the correct current decay mode (fast decay or slow decay)
- 45V maximum supply voltage
- Built-in regulator (needed external logic voltage supply)
Package included:

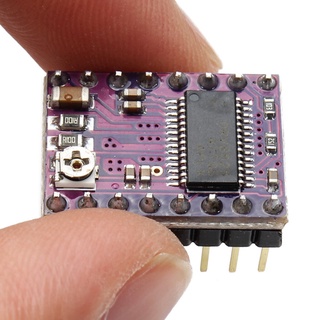

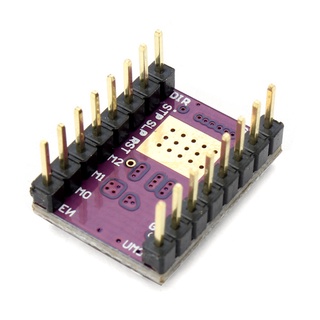

1 x Stepstick DRV8825 stepper driver
1 x Heat sink
สามารถใช้คู่กับฐานรองบอร์ดเพื่อประหยัดเวลาต่อสายไฟ
รหัสสินค้า SKU-01047
ฐานรองบอร์ดขับสเตปเปอร์มอเตอร์ 4988/8825 stepper motor drive module expansion board
ตัวอย่างการใช้งาน
