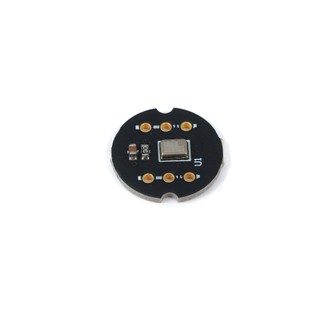

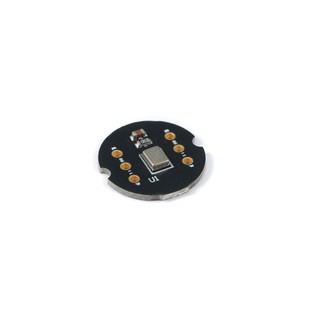

เข้ากันได้กับ ICS-43434 โมดูลไมโครโฟนรอบทิศทาง MEMS การบริโภคพลังงานต่ําความแม่นยําสูง I2S เปลี่ยน INMP441

คำอธิบายคำอธิบาย

ฟังข่าวดีนี้ - ตอนนี้เรามีไมโครโฟน Breakout Board I2MEMS ขนาดเล็กเป็นพิเศษเช่นเดียวกับไมโครโฟนองค์ประกอบ'คลาสสิก' ไมโครโฟนสามารถตรวจจับเสียงและแปลงเป็นแรงดันไฟฟ้าได้ แต่มีขนาดเล็กและบางกว่าไมโครโฟนนี้ไม่แม้แต่ อนาล็อกค่ะ เป็นดิจิทัลลล้วนๆ มีอนาล็อก เป็นดิจิทัลลล้วนๆค่ะ I2S เป็นไมค์ราคาประหยัดขนาดเล็กที่มีช่วงประมาณ 50Hz - 15kHz เหมาะสำหรับการบันทึก / ตรวจจับเสียงสากลทั้งหมดชิปมีตัวกรองความถี่ต่ำในตัวที่ตัดความถี่มากกว่า 24kHz

สำหรับไมโครคอนโทรลเลอร์จำนวนมากการเพิ่มอินพุตเสียงทำได้ง่ายด้วยหนึ่งในนวัตกรรมไมโครโฟนอนาล็อกของเราอย่างไรก็ตามเมื่อคุณเข้าถึงไมโครคอนโทรลเลอร์และไมโครคอมพิวเตอร์ที่มีขนาดใหญ่ขึ้นและดีกว่าคุณจะพบว่าตัวเองไม่ได้มีอินพุตแบบอนาล็อกเสมอไปหรือบางทีคุณอาจต้องการ หลีกเลี่ยงเสียงรบกวนจากความเงียบสงบด้วยระบบไมโครโฟนอนาล็อกเมื่อไมโครโฟน 8 บิตคุณมักจะค้นหาข้อมูลเสียงดิจิตอลอุปกรณ์ต่อพ่วงที่คุณสามารถรับ I2 ได้ที่!ก้าวหน้าด้วยไมโครโฟน I2S ที่มาพร้อมคุณสมบัติเด่นชัด

แทนที่จะเป็นเอาต์พุตอนาล็อกมีหมุดดิจิตอลสามตัว: นาฬิกาข้อมูลและซ้ายและขวา (เลือกคำ) เมื่อเชื่อมต่อกับไมโครคอนโทรลเลอร์ / คอมพิวเตอร์ "ตัวควบคุม I2S" จะเลือกพินพร้อมนาฬิกาไดรฟ์ความถี่สูงและ ต้องมีคำพูดและอ่านข้อมูลจากไมโครโฟนไม่จำเป็นต้องแปลงแบบอนาล็อก!

ไมโครโฟนเป็นองค์ประกอบหน่วยเดียวคุณสามารถเลือกได้ในช่องซ้ายหรือขวาโดยการเชื่อมต่อเลือกพินกับแหล่งจ่ายไฟหรือสายดิน??.หากคุณต้องการเสียงสเตอริโอให้หยิบไมโครโฟนสองตัว!คุณสามารถตั้งค่าให้เป็นสเตอริโอโดยการแบ่งปันนาฬิกา WS และสายเคเบิลข้อมูล แต่ด้วยสายนาฬิกาที่เลือกพื้นคนที่มีทางเลือกคุณสามารถเลือกแรงดันไฟฟ้าสูงกับเฟิร์มแวร์แรงดันสูงหรือการกำหนดค่าไดรเวอร์คือ ไม่จำเป็นต้องใช้เอาต์พุต 24 บิตทันที

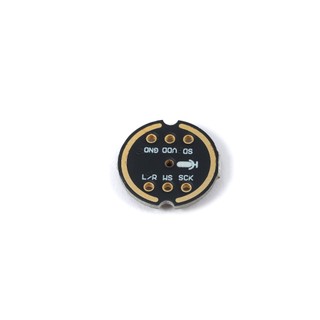

ไมโครโฟน I2S นี้ได้รับการปลูกถ่ายที่ด้านล่างเพื่อให้แน่ใจว่าด้านล่างของคุณมีรูหันหน้าไปตามเสียงที่คุณต้องการอ่านเป็นเพียงอุปกรณ์สูงสุด 1.6-3.6V ดังนั้นจึงไม่เหมาะสำหรับตรรกะ 5v (อย่างไรก็ตาม อุปกรณ์ลอจิก 5v ของ I2S มีโอกาสน้อยลงที่จะใช้อุปกรณ์ลอจิก 5v ของ I2S)บอร์ดไมโครคอนโทรลเลอร์สำหรับผู้เริ่มต้นจำนวนมากไม่มี i2 ดังนั้นตรวจสอบให้แน่ใจว่าเป็นอินเทอร์เฟซที่รองรับก่อนที่จะพยายามนำมารวมกัน!ไมโครโฟนนี้ใช้กับชิปหนัง M-Series ได้ดีที่สุดเช่น SAMD21 หรือ SAMD51, ESP32, RP2040 หรือ RP2350 หรือ Raspberry Pi (เช่น ราสเบอร์รี่พาย)

พารามิเตอร์
ความไว:26 dB FS 1dB
อัตราส่วนสัญญาณต่อเสียงรบกวนของโหมดประสิทธิภาพสูง: 65dBA
โหมดพลังงานต่ำอัตราส่วนสัญญาณต่อเสียงรบกวน: 64dBA
โหมดประสิทธิภาพสูงการบริโภคปัจจุบัน: 490μA
โหมดพลังงานต่ำการใช้กระแสไฟฟ้า: 230μA
ระดับความดันเสียงไมโครโฟนจุดโอเวอร์โหลด (AOP): 120 dB SPL
อัตราการสุ่มตัวอย่างโหมดประสิทธิภาพสูง: 23~51.6 kHz
อัตราการสุ่มตัวอย่างโหมดพลังงานต่ำ: 6.25~18.75 kHz
