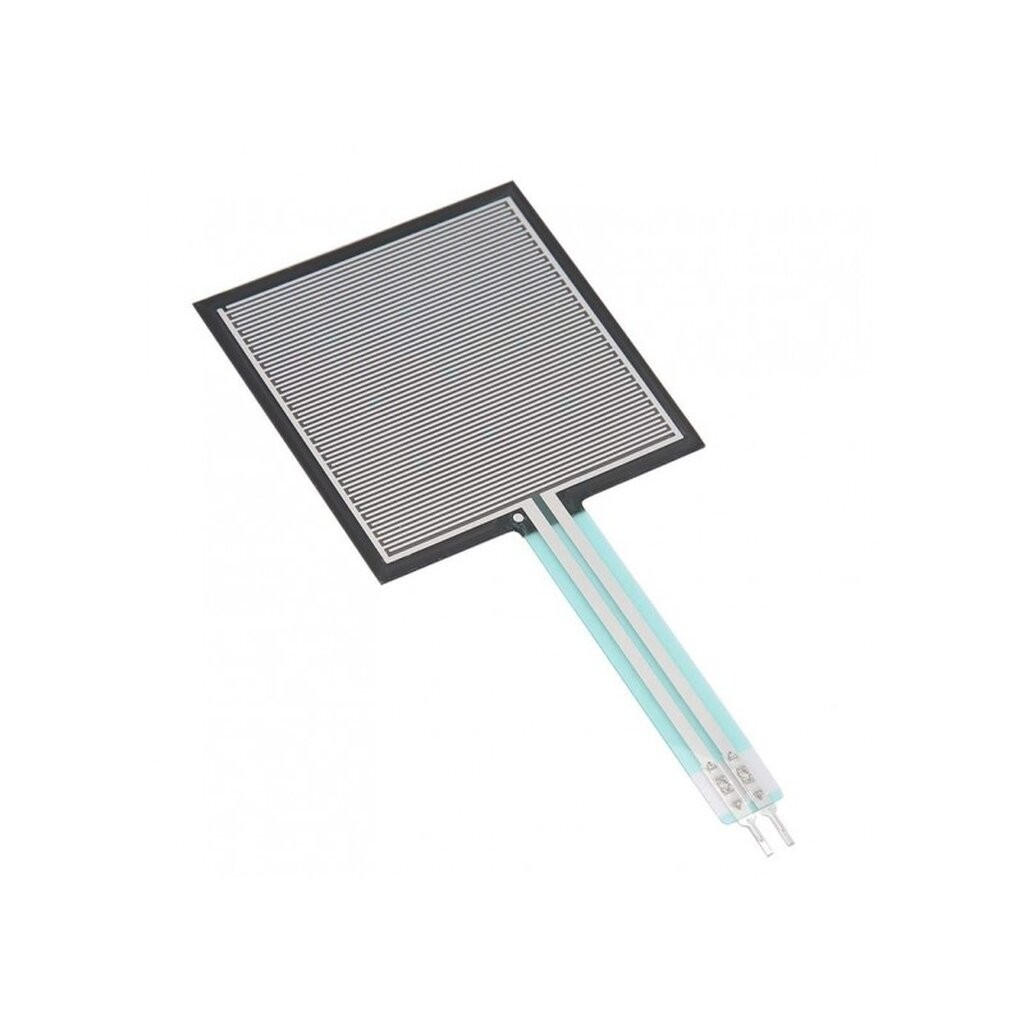

FSR406 เซนเซอร์วัดแรงกด Force Sensitive Resistor

FSR406 เซนเซอร์วัดแรงกด Force Sensitive Resistor


FSR406 เป็นเซ็นเซอร์แรงดันชนิดแผ่นฟิล์มบาง (Thin Film Pressure Sensor) ที่มีคุณสมบัติพิเศษคือ ความต้านทานของมันจะเปลี่ยนแปลงตามแรงกดที่ได้รับ


โดยเมื่อออกแรงกดที่บริเวณ Active Area ของเซ็นเซอร์ ความต้านทานไฟฟ้าของเซ็นเซอร์จะลดลง ยิ่งแรงกดมากเท่าไหร่ ความต้านทานก็จะยิ่งต่ำลงเท่านั้น และในทางกลับกัน เมื่อไม่มีแรงกดใดๆ ความต้านทานของเซ็นเซอร์จะมีค่าสูงมาก (เข้าใกล้อินฟินิตี้) ทำให้สามารถใช้วัดหรือตรวจจับแรงกดได้

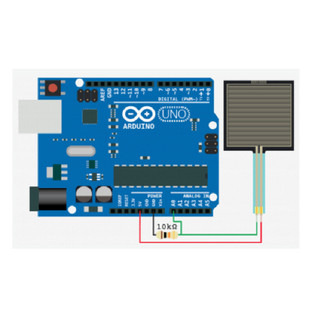

ตัวต้านทานแปรผันแบบแรงกด Force Sensing Resistor รุ่น FSR406 หรือ Force Sensitive Resistor (FSR406) เป็นเซ็นเซอร์วัดแรงกดในช่วง 0.2N-20N ค่าที่วัดได้จะเป็นแบบ Analog 0-5VDC (0-1023) ใช้ไฟเลี้ยง 5VDC สามารถต่อกับ Analog Input ของ Arduino ได้โดยตรง FSR406 จึงเหมาะสำหรับโปรเจคที่ต้องการเซนเซอร์วัดแรงกดได้หลายระดับ

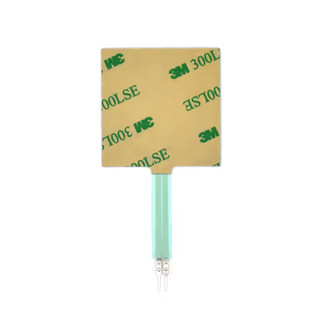

หน้าเซนเซอร์สี่เหลี่ยมขนาด 43*43mm

FSR406 เซนเซอร์วัดแรงกด Force Sensitive Resistor Specification:
- Model: FSR406
- Specification: Square long tail
- Outside diameter area: 43.7 square mm
- Action area: 39.6 square mm
- Range: 0.2N ~ 20N
- Stitch spacing: 2.54mm
- Dimensions: 89(H)x43.7mm
- Stitching length: 5mm
