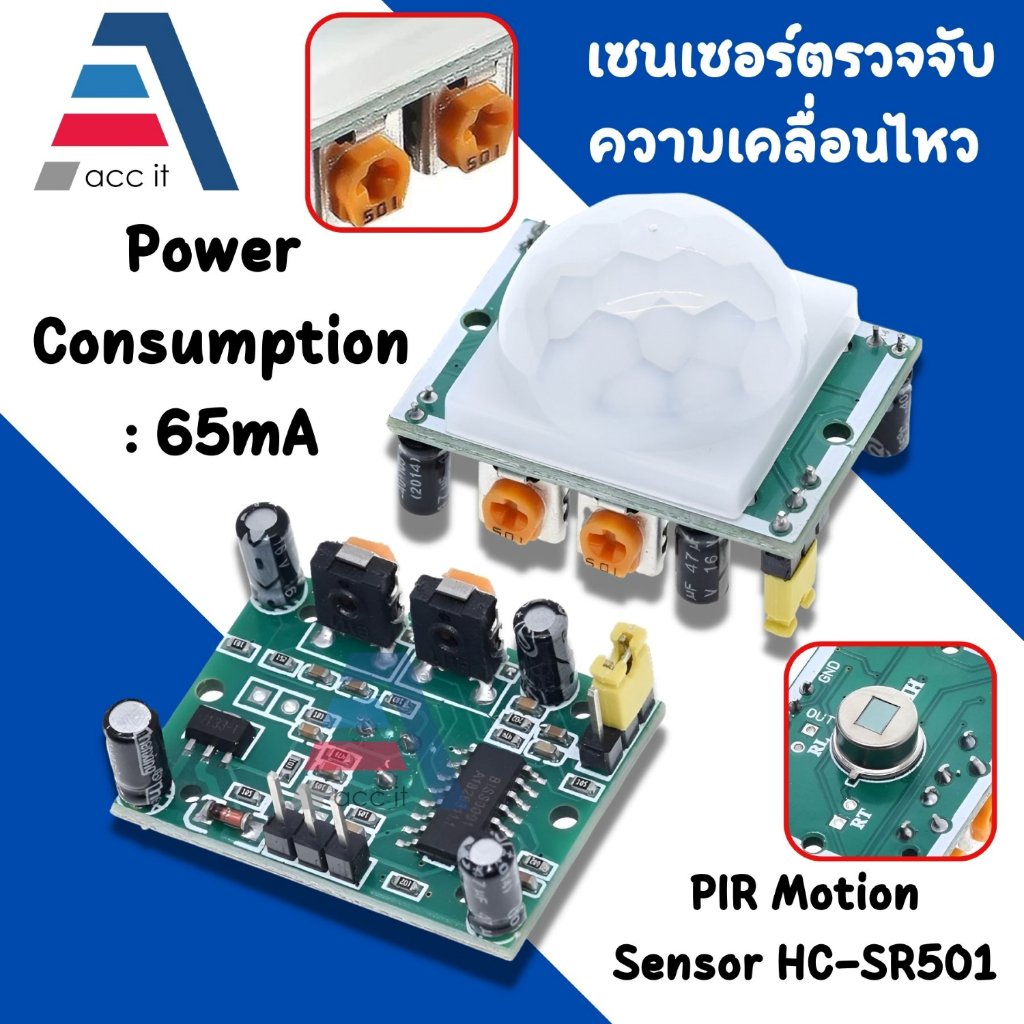

HC-SR501 PIR ตรวจจับการเคลื่อนไหว Motion Sensor For Arduino Nodemcu Esp8266 โมดูล บอร์ดสีเขียว 1ชิ้น
HC-SR501 PIR Motion Sensor ตรวจจับการเคลื่อนไหวจากความร้อน สามารถใช้ร่วมกับ Arduino เมื่อมีวัตถุที่มีความร้อนเคลื่อนที่ผ่านก็จะจับความร้อน แล้วส่งสัญญาณ Logic 1 ออกมา หากไม่พบวัตถุที่มีความร้อนเคลื่อนที่ ก็จะส่งสัญญา Logic 0 เราสามารถนำ HC-SR501 PIR ตรวจจับการเคลื่อนไหว Motion Sensor ไปใช้ร่วมกับ Arduino เพื่อ ตรวจหาวัตถุที่มีความร้อน ได้ สามารถปรับการหน่วงเวลาในครั้งต่อไปได้ ปรับระยะทางการตรวจจับได้ 3-7 เมตร
The HC-SR501 is a passive infrared (PIR) motion sensor module that can be used with an Arduino board. It detects motion by sensing changes in infrared radiation levels in its field of view.
The module has three pins: VCC (power supply), OUT (digital output), and GND (ground). The OUT pin will output a high signal (3.3V or 5V) when motion is detected, and a low signal when there is no motion.
To use the HC-SR501 with an Arduino, connect the VCC pin to a 5V power source, the GND pin to GND on the Arduino, and the OUT pin to a digital input pin on the Arduino. Then, in your Arduino code, you can use the digitalRead() function to read the state of the input pin and determine if motion has been detected.
The sensitivity of the sensor can be adjusted using the potentiometer on the module. You can also adjust the delay time, which is the amount of time the output will remain high after motion has been detected, by adjusting the jumper on the module.
ข้อมูลเพิ่มเติม
แรงดัน Input : DC 4.5 - 20V (แนะนำ 5V)
กินกระแสประมาณ : 50uA
ระยะองศาในการตรวจจับ 110 องศา
Block time: 2.5 S(default)
Delay time: 5 S(default)
สัญญาณ logic ที่ออกมาเมื่อ จับการเคลื่อนไหวเจอ จะเป็น Logic Hihg หากกลับกันไม่เจอการเคลื่อนไหว จะเป็น Logic LOW
ระยะการตรวจจับ ประมาณ 3 เมตร สูงสุด 7 เมตร
Datasheet : http://9arduino.nisit.net/datasheet/HC-SR501.pdf
สอนการใช้งาน : สอนใช้งาน Sensor ตรวจจับการเคลื่อนไหว PIR (HC-SR501)
สินค้า 1 ชุดประกอบด้วย
HC-SR501 PIR Motion Sensor จำนวน 1 ชิ้น
