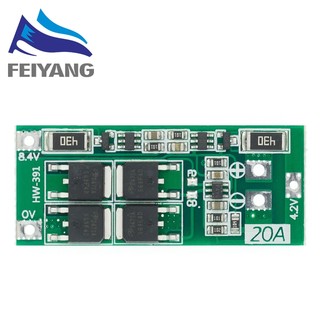

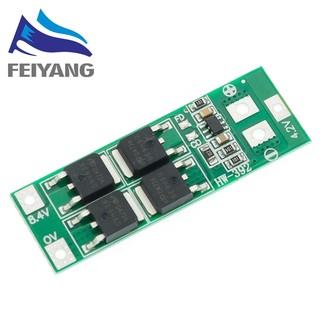

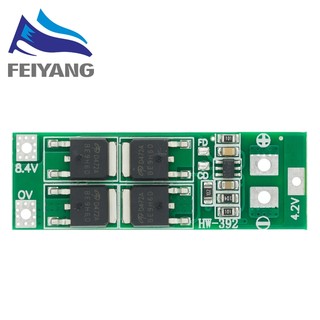

2s 20A 7.4V 8.4V 18650 แบตเตอรี่ลิเธียมป้องกัน/BMS มาตรฐาน/Balance Board

ขอบเขตการใช้งาน: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V และแรงดันไฟฟ้า แบตเตอรี่ลิเธียมโพลิเมอร์ 18650 เต็ม 4.2V (รวมแบตเตอรี่ลิเธียมโพลิเมอร์ 18650, 26650 โดยไม่มีข้อ จำกัด ขนาด)

สมดุลของผลิตภัณฑ์: 45 * 15 * 3.4 มม. ((มาตรฐาน), 48 * 20 * 3.4 มม. ((สมดุล)

แรงดันไฟฟ้า: 8.4V - 9.0V

กระแสต่อเนื่อง (ขีด จำกัด บน): 20A (หากสภาพแวดล้อมการทำความเย็นไม่ดีให้ลดการใช้กระแสโหลด)

กระแสไฟชาร์จต่อเนื่อง (ขีด จำกัด บน): 10A

เวอร์ชันมาตรฐาน: เหมาะสำหรับการเริ่มฝึกอบรมที่มีกำลังไฟต่ำกว่า 50W หรือโหลดตัวต้านทานต่ำกว่า 168W

เวอร์ชันสมดุล: เหมาะสำหรับกระแสเริ่มต้นที่ต่ำกว่า สว่านไฟฟ้าต่ำกว่า 50W หรือต่ำกว่าโหลดตัวต้านทาน. ฟังก์ชั่นการชาร์จที่สมดุล 168W พร้อมฟังก์ชั่นการชาร์จที่สมดุล

หมายเหตุ 1: การเริ่มต้นสว่านไฟฟ้าที่ประสบความสำเร็จต้องใช้แบตเตอรี่ 10C-20C สองก้อนหรือแบตเตอรี่ 5C-10C สี่ก้อน (ปกติ 18650 จะไม่สามารถเริ่มสว่านได้!!!)ไม่สามารถใช้สาย 0V และ 8.4V ที่สูงกว่าลวดทองแดงได้ ไม่สามารถใช้แผ่นนิกเกิลได้!!!)

หมายเหตุ 2: เชื่อมต่อ 0V, 4.2V, 8.4V อย่างเคร่งครัดตามแผนภาพ เมื่อเชื่อมต่อแบตเตอรี่เป็นครั้งแรกจะต้องชาร์จก่อนส่งออก

ความต้านทาน "430" เป็นปรากฏการณ์ปกติ ซึ่งแสดงว่าวงจรสมดุลกำลังทำงานอยู่ ความต้านทานคือ "430" ยังคงร้อนอยู่ในสภาพที่ไม่มีการชาร์จโปรดตรวจสอบการเชื่อมต่อสายเคเบิลผิดหรือไม่สำหรับลูกค้าบางรายที่มีรากฐานอิเล็กทรอนิกส์ไม่ดีโปรดอธิบาย: อย่าผสมแบตเตอรี่ที่ดีและแบตเตอรี่ไม่ดี ร่วมมือกัน! ความจุภายใน / ความต้านทานของแบตเตอรี่ 2 ก้อนควรอยู่ใกล้ที่สุด! ประสิทธิภาพในการใช้แบตเตอรี่ 1 ก้อน + แบตเตอรี่ไม่ดี 1 ก้อน = ผลของการใช้แบตเตอรี่ที่ไม่ดี 2 ก้อน + แบตเตอรี่ที่ไม่ดี 1 ก้อน = การใช้แบตเตอรี่ 2 ก้อน + แบตเตอรี่ที่ไม่ดี 1 ก้อน = ใช้แบตเตอรี่ 1 ก้อน = ใช้แบตเตอรี่ 2 ก้อน + แบตเตอรี่ไม่ดี 1 ก้อน = ใช้แบตเตอรี่ 2 ก้อน)
