Sht31 อุณหภูมิ SHT31-D ความชื้นเซนเซอร์โมดูล Microcontroller IIC I2C Breakout Weather 3V 5V Compliant สําหรับ Arduino

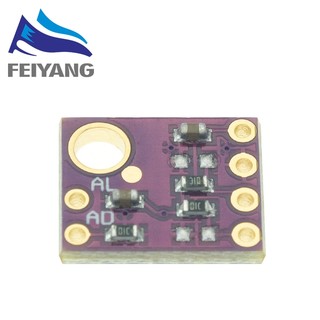

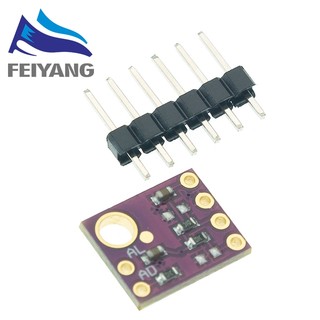

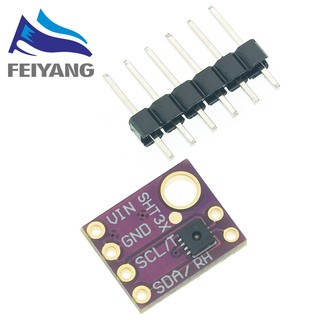

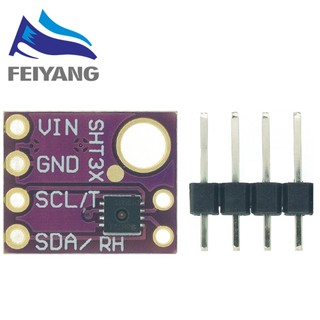

คำอธิบาย: เซ็นเซอร์อุณหภูมิ / ความชื้น Sensiron เป็นอุปกรณ์ที่ดีที่สุดและมีความแม่นยำสูงสุดที่คุณจะได้รับ และในที่สุดเราก็มีอินเทอร์เฟซ I2C ที่แท้จริงเพื่อให้อ่านง่าย เซ็นเซอร์ SHT31-D มีความชื้นสัมพัทธ์± 2% ที่ดีเยี่ยมและ± 0.3°ความแม่นยำของ C แบบ C สำหรับการใช้งานส่วนใหญ่ ซึ่งแตกต่างจากเซ็นเซอร์ SHT รุ่นก่อนหน้าเซ็นเซอร์นี้เซ็นเซอร์นี้มีอินเทอร์เฟซ I2C ที่แท้จริงและ (โบนัส!) แม้จะมีสองตัวเลือกที่อยู่ นอกจากนี้ยังเป็นไปตามมาตรฐาน 3V หรือ 5V ดังนั้นคุณจึงสามารถจ่ายไฟและสื่อสารกับมันโดยใช้ไมโครคอนโทรลเลอร์หรือไมโครคอมพิวเตอร์เพียงใดก็ได้ ชิปที่น่ารักเช่นนี้ - ดังนั้นเราจึงปั่นบอร์ดฝ่าวงล้อมด้วย SHT31-D และวงจรรองรับบางอย่างเช่นตัวต้านทานดึงและตัวเก็บประจุ แต่ละคำสั่งมาพร้อมกับหนึ่งฝ่าวงล้อม PCB ที่ประกอบและทดสอบอย่างสมบูรณ์และส่วนหัวชิ้นเล็ก ๆ คุณจะต้องบัดกรีส่วนหัวลงบน PCB แต่มันค่อนข้างง่ายและใช้เวลาเพียงไม่กี่นาทีแม้กระทั่งสำหรับผู้เริ่มต้น หมุดไฟฟ้า: Vin - นี่คือพินไฟฟ้า ตัวชิปสามารถใช้ไฟได้ 2.5-5VDC ตัวชิปสามารถใช้ไฟได้ 2.5-5VDC ในการจ่ายไฟให้กับบอร์ดให้พลังงานเช่นเดียวกับระดับตรรกะของไมโครคอนโทรลเลอร์ของคุณเช่นสำหรับไมโคร 5V เช่น Arduino ให้ใช้ 5V สำหรับคอนโทรลเลอร์ 3.3V เช่น Raspbery Pi ให้เชื่อมต่อกับ 3.3V GND - กราวด์ทั่วไปสำหรับไฟและพินลอจิก I2C แบบตรรกะ: SCL - I2C นาฬิกาเชื่อมต่อกับสายนาฬิกา microcontrollers I2C ของคุณ พินนี้มีตัวต้านทานการดึงข้อมูล 10K ไปยัง Vin SDA - พินข้อมูล I2C เชื่อมต่อกับสายข้อมูลไมโครคอนโทรลเลอร์ I2C ของคุณ พินนี้มีตัวต้านทานการดึงข้อมูล 10K ไปยัง Vin Other Pins: ADR - นี่คือพินเลือกที่อยู่ I2C พินนี้มีตัวต้านทานแบบดึงลง 10K เพื่อให้ที่อยู่ I2C เริ่มต้น 0x44 คุณสามารถผูกหมุดนี้เข้ากับ Vin เพื่อสร้างที่อยู่ 0x45 RST - ไพน์รีเซ็ตฮาร์ดแวร์ มีตัวดึง 10K เพื่อให้ชิปทำงานโดยค่าเริ่มต้น เชื่อมต่อกับกราวด์เพื่อรีเซ็ตฮาร์ดแวร์! เอาต์พุตการแจ้งเตือน / ขัดจังหวะ - เอาต์พุตการแจ้งเตือน / ขัดจังหวะ คุณสามารถตั้งค่าเซ็นเซอร์เพื่อแจ้งเตือนคุณเมื่อมีเหตุการณ์เกิดขึ้น ตรวจสอบเอกสารข้อมูลว่าคุณสามารถตั้งค่าการแจ้งเตือนได้อย่างไร
