Jiabaida BMS 8S 24V LiFePo4 แบตเตอรี่ Li-ion 7S 10S 13S 14S 20A 40A 50A ชาร์จ JBD สมาร์ท BMS BT UART

สมาร์ทบีเอ็มเอส - SP14S004 (ระบุ 7S-14S โดยอัตโนมัติ)
แบตเตอรี่ที่ใช้งานได้: 3.7V Li-ion / 3.2V LiFePo4
2、 2、 จำ 7S-14S โดยอัตโนมัติ
3, ขนาด: 63 มม. * 52 มม. * 9 มม
4、 กระแสต่อเนื่อง 20A สูงสุด 60A ต่อเนื่อง 1 วินาที
30A ต่อเนื่องในปัจจุบันสูงสุด 90A ต่อเนื่อง 1 วินาที
กระแสต่อเนื่อง 40A สูงสุด 120A ต่อเนื่อง 1 วินาที
กระแสต่อเนื่อง 50A สูงสุด 150A ต่อเนื่อง 1 วินาที
แบบจำลองสมดุล 5、 สมดุล: สมดุลคงที่ / ชาร์จ
6、 สมดุลปัจจุบัน: 20-55mA.
เซ็นเซอร์อุณหภูมิ: ภายใน 1 ชิ้น, ภายนอก 1 ชิ้น
การใช้งาน: สกู๊ตเตอร์ไฟฟ้า, สกู๊ตเตอร์ไฟฟ้า, เครื่องมือไฟฟ้า, ect
9、 Package Include: BMS พร้อม BT * Balance Wires ในตัว

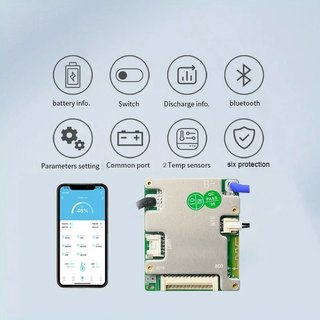

10、 แนะนำฟังก์ชัน

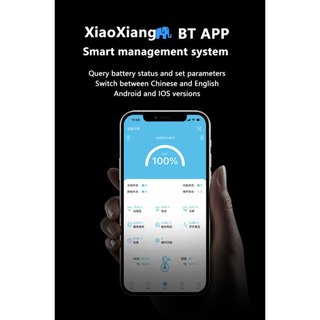

บลูทู ธ ในตัว - โทรศัพท์
    รุ่น IOS ต้องจ่ายเงินเพื่อเปลี่ยนพารามิเตอร์ (ต้องอยู่ในช่วงที่ระบุ)
    เวอร์ชัน Android สามารถเปลี่ยนการตั้งค่าพารามิเตอร์ได้
2) UART - คอมพิวเตอร์ (พารามิเตอร์ชุด)
4 แพคเกจ: BMS พร้อมบลูทู ธ ในตัว * 3 NTC * สายไฟ

ปัญหาทั่วไป:

ปัญหา 1、 Problem1: แอปไม่สามารถแก้ไขพารามิเตอร์และไม่มีสิทธิ์ในการใช้งาน
คำตอบ: APP →“ Mine” →“ การจัดการอุปกรณ์” ผูกชื่ออุปกรณ์บลูทู ธ ทำการตรวจสอบให้เสร็จสมบูรณ์เพื่อให้ได้สิทธิ์ในการใช้งาน
ปัญหา 2: ไม่สามารถแสดงค่า SOC ได้ 2、 Problem2: ไม่สามารถแสดงค่า SOC ได้
คำตอบ: APP →“ พารามิเตอร์” →“ การตั้งค่าเริ่มต้น” ตั้งค่า“ ความจุปกติที่ถูกต้อง” และ“ หมายเลขเซลล์” หลังจากตั้งค่าแล้วให้ดำเนินการชาร์จและคายประจุแบตเตอรี่ให้สมบูรณ์ 1-2 ขั้นตอนและ BMS จะปรับเทียบ SOC โดยอัตโนมัติ
ปัญหา: ไม่สามารถส่งออกแรงดันไฟฟ้าได้ 3、 ปัญหา 3: ไม่สามารถส่งออกแรงดันไฟฟ้าได้
คำตอบของแอป→“ RT” →เปิด“ Dismos”, แรงดันขาออกคือ norma
ปัญหา: ไม่สามารถเปิด Dismoss ได้ 4、 Problem4: ไม่สามารถเปิด Dismoss ได้
คำตอบ: APP →“ พารามิเตอร์” →“ การตั้งค่าฟังก์ชั่น” →ปิด“ ฟังก์ชั่นสวิตช์” จากนั้นเปิด Dismos

วิธีเชื่อมต่อสายไฟ 7S:
BC0: เชื่อมต่อกับขั้วลบของแบตเตอรี่ทั้งหมด
ประสิทธิภาพของแบตเตอรี่คือ BC1: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 1
แบตเตอรี่สำรอง BC2: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 2
BC3: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 3
BC4: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4
BC5: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5
BC6: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 6
BC7-BC14: เชื่อมต่อกันกับแบตเตอรี่บวกที่ 7

วิธีเชื่อมต่อสายไฟ 8S 8S:
BC0: เชื่อมต่อกับขั้วลบของแบตเตอรี่ทั้งหมด
เชื่อมต่อ BC1connect กับขั้วบวกของแบตเตอรี่ครั้งที่ 1
BC2: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 2
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 3
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5 BC5: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 6
BC7: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 7
BC8-BC14: เชื่อมต่อเข้าด้วยกันเป็นบวกของแบตเตอรี่ครั้งที่ 8

วิธีเชื่อมต่อสายไฟ 10S:
BC0: เชื่อมต่อกับขั้วลบของแบตเตอรี่ทั้งหมด
BC1: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 1
BC2: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 2
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 3
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5 BC5: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 6
BC7: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 7
BC8: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 8
BC9: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 9
การเชื่อมต่อ BC10-BC14: เชื่อมต่อเข้าด้วยกันเป็นบวกของแบตเตอรี่ 10 ก้อน

วิธีเชื่อมต่อสายไฟ 12S:
BC0: เชื่อมต่อกับขั้วลบของแบตเตอรี่ทั้งหมด
BC1: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 1
BC2: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 2
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 3
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5 BC5: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 6
BC7: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 7
BC8: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 8
BC9: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 9
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 10 BC10: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 10
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 11 ของ BC11: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 11
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 12 BC12-BC14: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 12

วิธีเชื่อมต่อสายไฟ 13S:
BC0: เชื่อมต่อกับขั้วลบของแบตเตอรี่ทั้งหมด
BC1: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 1
BC2: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 2
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 3
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5 BC5: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 6
BC7: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 7
BC8: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 8
BC9: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 9
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 10 BC10: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 10
การเชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 11 ของ BC11: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 11
BC12 ของแบตเตอรี่: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 12
BC13-BC14: เชื่อมต่อเข้าด้วยกันกับแบตเตอรี่บวกที่ 13

วิธีเชื่อมต่อสายไฟ 14S:
BC0: เชื่อมต่อกับขั้วลบของแบตเตอรี่ทั้งหมด
ประสิทธิภาพของแบตเตอรี่คือ BC1: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 1
แบตเตอรี่สำรอง BC2: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 2
BC3: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 3
BC4: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 4
BC5: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 5
BC6: เชื่อมต่อกับแบตเตอรี่ขั้วบวกที่ 6
BC7 ของแบตเตอรี่: เชื่อมต่อกับแบตเตอรี่บวกก้อนที่ 7
