STM32F103C8T6 บอร์ดพัฒนา + ST-Link V2 | ไมโครคอนโทรลเลอร์ ARM Cortex-M3 | Arduino IDE / STM32CubeIDE
★ 4.9
ขายแล้ว 5
฿37 – ฿179
ร้าน Noi-Embedded System
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 09/10/2026 03:36 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
*****บอร์ด ST32F103C8T6 สามารถเขียนโปรแกรมบน Arduino IDE ได้*****

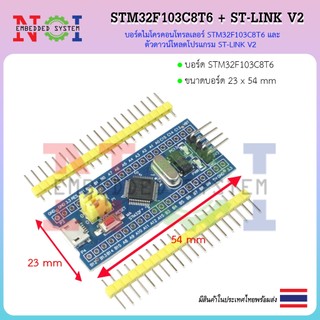

ลักษณะของบอร์ด STM32F103C8T6
- ขนาด 23 x 53 มิลลิเมตร
- มีจำนวนขา 40 ขาเพื่อต่อใช้งาน

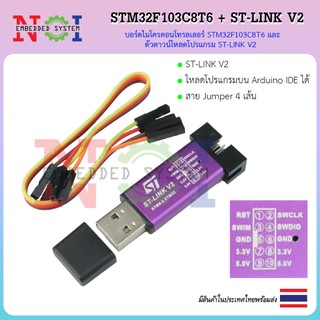

- 4 ขาสำหรับต่อ ST-Link V2
- micro USB 1 ช่อง สำหรับจ่ายไฟเลี้ยงบอร์ด หรือ ถ้าต้องต้องอัพโหลดโปรแกรมต้องลง Bootloader เอง
- มีสวิตซ์สำหรับ Reset 1 ช่อง
- จั้มเปอร์ BOOT0 และ BOOT1
- LED ต่อกับ PC13 (Active-Low) จำนวน 1 ดวง
- LED สถานะไฟเลี้ยงจำนวน 1 ดวง
- I/O จำนวน 22 ช่อง และ รองรับ interrupt
- ADC 12 บิต จำนวน 10 ช่อง
- UART จำนวน 3 ช่อง
- I2C จำนวน 2 ช่อง
- SPI จำนวน 2 ช่อง
- CAN bus 1 ช่อง
- Timer1 - Timer4 ตัวละ 4 ช่อง
ซีพียูสถาปัตยกรรม ARM Cortex M3
- สัญญาณนาฬิกาสูงสุด 72 MHz
หน่วยความจำ
- แฟลช 64K Bytes และ SRAM 20KBytes
สัญญาณนาฬิกาและการจ่ายไฟ และการเริ่มต้นใหม่
- จ่ายไฟเลี้ยง 5V หรือ USB จะมีวงจรรักษาแรงดัน 3.3V จ่ายกระแสสูงสุด 300mA รักษาแรงดันให้กับ mcu
- จ่ายไฟเลี้ยงผ่านขา 3.3V mcu ใช้แรงดันไฟฟ้า 3.3V (2.0-3.6V)
- ต่อภายนอก 8MHz เป็น สัญญาณนาฬิกาหลัก
- ออสซิลเลเตอร์ 32kHz สำหรับ RTC
- มีปุ่ม Reset บนบอร์ด (Active-Low)
โหมดประหยัดพลังงาน
- รองรับการเข้าโหมดประหยัดพลังงาน
- ใช้งานร่วมกับแบตเตอรี่ได้ (Vbat) สำหรับ RTC และสำรองหน่วยความจำ
รองรับ Direct memory access (DMA) สามารถย้ายข้อมูลได้อย่างรวดเร็ว
โดยให้ Hardware ทำงานไม่ต้องใช้ CPU ทำงาน และลดภาระงานของ CPU
เมื่อจบการทำงานของ Hardware แล้ว CPU ค่อไปดึงเอาข้อมูลมาได้อย่างรวดเร็ว
- มี DMA จำนวน 7 ช่อง
- รองรับ Timer, ADC,SPI, I2C, USART
การอัพโหลดโปรแกรม

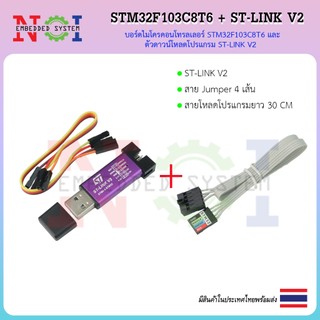

- อัพโหลดโปรแกรมผ่าน ST-Link V2
- ถ้ามีการลง Bootloader สามารถอัพโหลดผ่าน USB โดยมีจุดจั้มเปอร์ BOOT0 BOOT1 ใช้บังคับเข้าโหมดอัพโหลดโปรแกรม
- รองรับการเขียนโปรแกรมด้วย Arduino IDE, STM32CubeIDE, ARM Keil.
สามารถปรึกษาได้ก่อนตัดสินใจเลือกสินค้า
