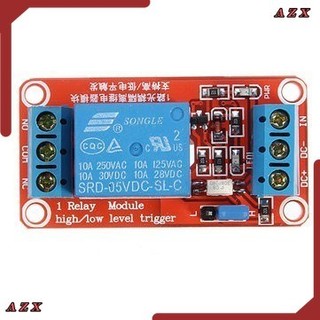

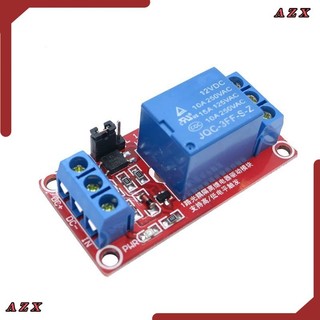

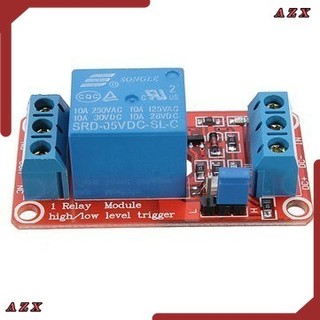

งานแท้ ร้านในไทย 5V 12V 1-Ch Relay Module L/H Trigger 250VAC with LED:บอร์ดรีเลย์ 1 ช่อง ใช้ไฟ 5โวล 10A

5V 12V 1-Ch Relay Module L/H Trigger 10A 250VAC with LED:บอร์ดรีเลย์ 1 ช่อง ใช้ไฟ 5โวลต์ 12โวลต์ ตัดต่ออุปกรณ์ 10A 250 โวลต์ AC พร้อมไฟบอกสถานะ

โมดูล ５V۫
ทำงานที่ไฟเลี้ยง 5V
- วิธีการต่อแหล่งจ่ายไฟ: DC+ ต่อไฟบวก 5V, DC- ต่อกราวน์หรือ 0V
- จ่ายสัญญาณไฟเพื่อ ตัด-ต่อ รีเลย์ใช้ไฟ 0V-5V ต่อที่ขั้ว IN
- ที่จัมเปอร์ สามารถเลือกสัญญาณไฟทริกเกอร์ได้ (L<->H) :
: ถ้าจัมเปอร์อยู่ที่ฝั่ง H: หมายความว่า จ่ายสัญญาณไฟ 5V เพื่อต่อรีเลย์
: ถ้าจัมเปอร์อยู่ที่ฝั่ง L: หมายความว่า จ่ายสัญญาณไฟ 0V (หรือต่อกราวน์) เพื่อต่อรีเลย์

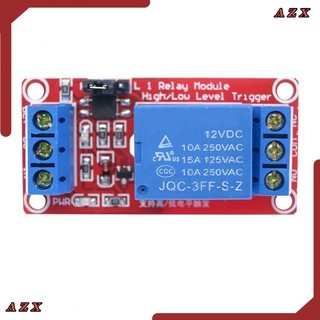

โมดูล １２V۫
ทำงานที่ไฟเลี้ยง 12V
- วิธีการต่อแหล่งจ่ายไฟ: DC+ ต่อไฟบวก 12V, DC- ต่อกราวน์หรือ 0V
- จ่ายสัญญาณไฟเพื่อ ตัด-ต่อ รีเลย์ใช้ไฟ 0V-12V ต่อที่ขั้ว IN
- ที่จัมเปอร์ สามารถเลือกสัญญาณไฟทริกเกอร์ได้ (L<->H) :
: ถ้าจัมเปอร์อยู่ที่ฝั่ง H: หมายความว่า จ่ายสัญญาณไฟ 12V เพื่อต่อรีเลย์
: ถ้าจัมเปอร์อยู่ที่ฝั่ง L: หมายความว่า จ่ายสัญญาณไฟ 0V (หรือต่อกราวน์) เพื่อต่อรีเลย์

สถานะแหล่งจ่ายไฟ LED สีเขียว: ไฟติด = มีไฟเข้าบอร์ด, ไฟดับ = ไม่มีไฟเข้าบอร์ด
สถานะของรีเลย์ LED สีแดง: ไฟติด = รีเลย์ต่อ (NO-COM ต่อถึงกัน), ไฟดับ = รีเลย์ไม่ต่อ (NC-COM ต่อถึงกัน)

: - ขนาดบอร์ด (กxยxส) : 26 x 50 x 18.5 มม.
: - รูยึดบอร์ด 4 รู ขนาดเส้นผ่าศูนย์กลาง 3 มม.

Power indicator - Green
Relay Status - Red

Maximum load: AC 250V/10A, DC 30V/10A
Trigger current: 5mA
Working voltage: 5V / 12V
Module size: 50 x 26 x 18.5mm (L x W x H)
Four mounting bolts holes, diameter 3.1mm

Module interface:

DC+: positive power supply (VCC)
DC-: negative power supply (GND)
IN: can be high or low level control relay

Relay outputs:

NO: normally open relay interface
COM: Common Interface Relays
NC: normally closed relay interface

High and low level trigger options:

It is low level trigger when jumper connect to LOW pin
It is high level trigger when jumper connect to HIGH pin
