1. ความถูกต้อง:1%± 2
2. ช่วง : แรงดันไฟฟ้า AC: AC 40.0-300.0V หรือ AC 250.0-450.0V (ควรเลือกประเภทมิเตอร์ของคุณ ORDER)
ช่วงการวัด40-300V ไม่มีข้อจำกัดและสามารถใช้กับตาราง Power, พลังงานแสงอาทิตย์และอินเวอร์เตอร์ current
250-450V เท่านั้นใช้สำหรับ380V
AC Current:AC 0-100.0Aปัจจุบันความละเอียด0.01A.
ความถี่: 45.0Hz - 65.0Hz
Power Factor: 0.00-1.00PF
กำลังไฟ: 0-450000W, ไฟฟ้า Power ความละเอียด0.1W เมื่อวัดไฟฟ้าระหว่าง0-9999.9W, มิฉะนั้นไฟฟ้าความละเอียด1W.
ไฟฟ้าพลังงาน: 0-99999kwh จอแสดงผลไฟฟ้าพลังงานความละเอียด0.01kwh เมื่อวัดไฟฟ้าพลังงานระหว่าง0-999.99kwh, จอแสดงผลไฟฟ้าพลังงานความละเอียด0.1kwh เมื่อวัดไฟฟ้าพลังงานระหว่าง1000.0-9999.9kwh และจอแสดงผลไฟฟ้าพลังงานความละเอียด1kWh เมื่อวัดไฟฟ้าพลังงานใหญ่กว่า9999.9kwh
3. ความเร็ว: 2ครั้ง/วินาที
4. ขนาด: 54 × 80 × 64
5. การติดตั้ง: DIN-RAIL
การประยุกต์ใช้วิธีการ
1. เชื่อมต่อวัดแรงดันไฟฟ้า1และ2 TERMINAL
2. การเชื่อมต่อเมตรภายใน current Transformer เช่น GRAPH 1.ทำให้ลวดผ่านหลุม Meter และทิศทางเลือกโดยพลการ
3. การเชื่อมต่อขนาดภายนอก current Transformer เช่น GRAPH 2.ทำให้ลวดผ่านหลุมเมตร, และเชื่อมต่อสองสาย Secondary Transformer 3. และ4 Terminal.

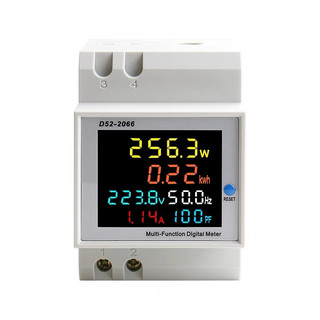

4. เมื่อเปิด, แสดงผลวัดพารามิเตอร์
5. เมื่อเปิด, คุณสามารถกดปุ่ม SAM CK ล่าสุดสำหรับ5วินาที, then ไฟฟ้า Energy Will TO BE ZERO และ Start TO cumulate เมื่อปล่อยปุ่ม และเมื่อปิด, เครื่องวัดอัตโนมัติสามารถ Save มูลค่าไฟฟ้าพลังงานและ Go บน cumulating เมื่อเมตร Power-On ถัดไป
