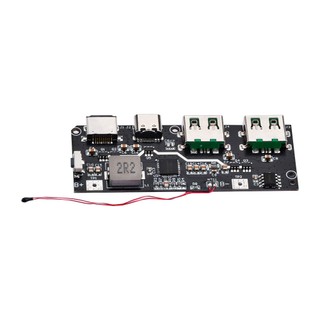

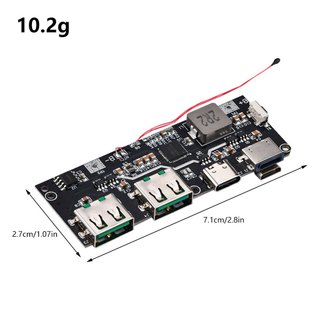

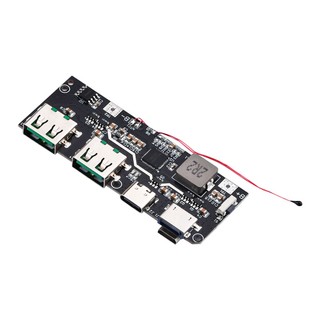

22.5W 5-Port Bidirectional Fast Charging Power Bank โมดูลแผงวงจรเมนบอร์ด QC4.0 + PD3.0
★ 4.5
ขายแล้ว 3
฿177
฿206
-14%
ร้าน GentleSS.th
ร้านแนะนำ
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 11/10/2026 03:36 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
คุณสมบัติของสินค้า:
1. สวิตช์ชาร์จ: กระแสไฟสูงถึง 5A ประสิทธิภาพสูงถึง 95%; รองรับประเภทแบตเตอรี่ 4.2 / 4.35 / 4.4 / 4.5V; รองรับข้อกำหนด JEITA; รองรับการควบคุมลูปอุณหภูมิ
2. การเพิ่มแบบซิงโครนัส: กำลังขับสูงถึง 22.5W ประสิทธิภาพสูงถึง 95% การตรวจจับโหลดอัตโนมัติ / การตรวจจับโหลดไฟ รองรับโหมดการชาร์จแบบไร้สาย รองรับโหมดกระแสไฟฟ้าต่ำ
3. โปรโตคอลการชาร์จอย่างรวดเร็วเอาต์พุต: รองรับ PPS / PD3.0 / PD2.0; รองรับ QC4 +/QC4 / QC3.0 / QC2.0; รองรับ AFC; รองรับ FCP; รองรับ SCP; รองรับ PE2.0 / PE1.1; รองรับ SFCP; รองรับ VOOC
4. อินพุตโปรโตคอลการชาร์จอย่างรวดเร็ว: รองรับ PD3.0 / PD2.0; รองรับ AFC; รองรับ FCP; รองรับ SCP; รองรับ PE1.1
5. อินเทอร์เฟซ Type-C ในตัว: ตรรกะอินเทอร์เฟซ USB Type-C ในตัว; รองรับการลองฟังก์ชั่น SRC
6. โมดูล BC1.2: รองรับโหมด BC1.2 DCP; รองรับโหมด Apple / Samsung
7. กลไกการป้องกัน: ป้อนการป้องกันแรงดันไฟฟ้าเกิน; การป้องกันกระแสไฟขาออก / ไฟฟ้าลัดวงจร; เวลาในการชาร์จ / การป้องกันแรงดันไฟฟ้าเกิน; การป้องกันอุณหภูมิ
พารามิเตอร์ผลิตภัณฑ์ของผลิตภัณฑ์:
กระบวนการชาร์จแบ่งออกเป็นสามขั้นตอน: โหมดหยด, โหมดกระแสคงที่และโหมดแรงดันไฟฟ้าคงที่
เมื่อแรงดันแบตเตอรี่ต่ำกว่า 3V โมดูลการชาร์จจะอยู่ในโหมดหยดน้ำพร้อมกระแสไฟชาร์จ 300mA โมดูลการชาร์จจะเข้าสู่โหมดกระแสคงที่และชาร์จด้วยความเร็วเต็มตามกระแสไฟเป้าหมายที่กำหนดโดยมีกำลังไฟประมาณ 21W; เมื่อแรงดันแบตเตอรี่เพิ่มขึ้นสู่ แรงดันไฟฟ้าเป้าหมายการชาร์จ (เช่น 4.2V) โมดูลการชาร์จจะเข้าสู่โหมดแรงดันไฟฟ้าคงที่และกระแสไฟฟ้าจะค่อยๆลดลงในขณะที่แรงดันไฟฟ้าของขั้วแบตเตอรี่ยังคงไม่เปลี่ยนแปลง เมื่อกระแสไฟที่ชาร์จลดลงสู่กระแสไฟตัดการชาร์จให้ชาร์จ เพราะฉะนั้น การทำเช่นนั้น การทำนายจะสิ้นสุดลง โดยสิ้นสุดลง
หากแรงดันแบตเตอรี่ลดลงเหลือ 0.1V ต่ำกว่าแรงดันไฟฟ้าเป้าหมายหลังจากชาร์จเต็มแล้วจะรีสตาร์ทการชาร์จโดยอัตโนมัติ
แรงดันไฟฟ้าเกิน 4.2V ถือว่าปกติและจะไม่ทำให้แบตเตอรี่เสียหาย เมื่อแรงดันไฟฟ้า 4.2V ไฟยังคงกะพริบแสดงว่าไม่ได้ชาร์จจนเต็ม แบตเตอรี่ที่ชาร์จเต็มแล้วไม่เพียง แต่กำหนดโดยแรงดันไฟฟ้าที่ชาร์จแล้วเท่านั้น)
หมายเหตุ:
ลวดเชื่อมต่อเมนบอร์ดกับแบตเตอรี่ภายนอกจะต้องสามารถทนต่อกระแส 10A ได้โดยใช้ลวดทองแดงขั้นต่ำ 1 ตารางเมตร สายไฟธรรมดาควรใช้ 1.5 ตารางเมตร การหยาบเกินไปก็ไม่สามารถทำได้ดีเช่นกันเนื่องจากการปรับมากเกินไปอาจก่อให้เกิดอันตรายต่อความปลอดภัยได้ เนื่องจากกระแสไฟของแบตเตอรี่สูงมาก)
เมนบอร์ดมาพร้อมกับชิปป้องกันและไม่สามารถปกป้องแบตเตอรี่เพิ่มเติมได้โดยบอร์ดป้องกัน เมื่อจำเป็นโปรดถอดบอร์ดป้องกันและเชื่อมต่อเซลล์แบตเตอรี่เข้ากับเมนบอร์ดของเราโดยตรง ทันทีที่เพิ่มขึ้น)
อย่าชาร์จโทรศัพท์หรือถามว่าทำไมเนื่องจากคุณไม่สามารถใช้คลิปจระเข้เพื่อทดสอบเมนบอร์ดได้ ในการชาร์จโทรศัพท์จะต้องบัดกรี
4: แบตเตอรี่ใช้แบตเตอรี่ลิเธียม 4.2V 18650 / โพลิเมอร์ / เทอร์นารีซึ่งสามารถโมโนเมอร์ขนาดใหญ่หรือเชื่อมต่อควบคู่ไปกับเซลล์ 18650 หลายเซลล์ แบตเตอรี่ลิเธียมเหล็ก, แบตเตอรี่แห้งแบบใช้แล้วทิ้ง, แบตเตอรี่นิกเกิลไฮโดรเจน, แบตเตอรี่ตะกั่วกรด, แบตเตอรี่นิกเกิลแคดเมียม ฯลฯ ไม่สามารถใช้ ไม่สามารถเชื่อมต่อแบตเตอรี่ในซีรีส์ได้ ครั้งแรกที่คุณเปิดเครื่องอาจมีสถานการณ์เช่นการแสดงแบตเตอรี่ที่ไม่ถูกต้อง โปรดคายประจุแบตเตอรี่จากนั้นชาร์จให้เต็ม การชาร์จครั้งแรกสามารถดำเนินต่อไปได้นานกว่า 5 ชั่วโมงเมื่อไฟทั้ง 4 ดวงติดโดยไม่ทำให้แบตเตอรี่เสียหาย ไม่ต้องกังวลไม่ต้องกังวล
รายการจัดส่ง:
แผงวงจรโมดูลไฟมือถือ X1
