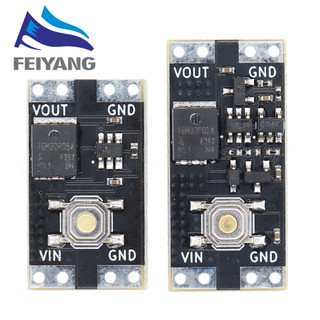

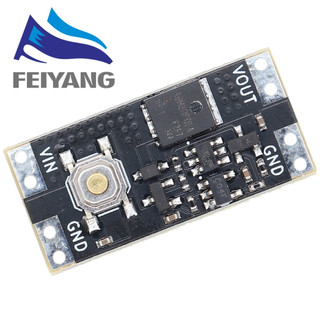

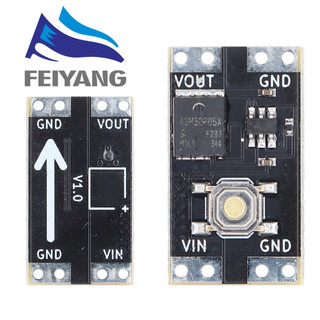

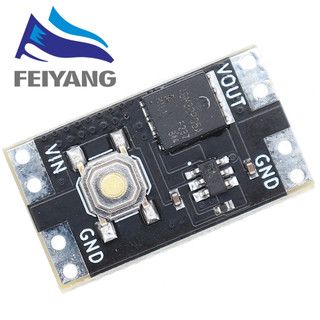

Xl-10al XL-10AH ปุ่มบอนด์เดี่ยว Bistable Micro One สวิทช์โมดูล 3.5-5.4V 4.5-26V 300nA 1.3uA โหลด 10A พลังงานต่ํา
★ 4.9
ขายแล้ว 3
฿28 – ฿34
ร้าน SAMIORE.th
ร้านแนะนำ
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 08/10/2026 16:00 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
การแนะนำโมดูลโมดูลโมดูลการแนะนำ:
Xl-10ah และ XL-10AL เป็นทั้งแรงดันไฟฟ้ากว้างและเวอร์ชันพลังงานต่ำตามลำดับ โมดูลชุดนี้สามารถบรรลุฟังก์ชันเดียวกับสวิตช์ล็อคตัวเองได้โดยแตะสวิตช์เบา ๆ เพื่อเปิดและปิดไฟ พวกเขาสามารถรองรับโหลดที่มีกระแสสวิทช์สูงสุด 10A และการใช้พลังงานต่ำมากเมื่อปิดเครื่อง รุ่นการใช้พลังงาน XL-10AL สามารถรองรับ 3.5-5 ทำงานที่แรงดันไฟฟ้า 5V การใช้พลังงานคงที่ในสถานะปิดประมาณ 300na ในขณะที่รุ่นแรงดันไฟฟ้ากว้าง XL-10AH สามารถรองรับช่วงกว้างได้ แรงดันไฟฟ้า 4.5-26V และการใช้พลังงานคงที่ในสถานะปิดประมาณ 1.3ua ประสิทธิภาพที่ยอดเยี่ยมของโมดูลครอบคลุมแรงดันและการทำงานที่จำเป็นสำหรับโหลด DC ส่วนใหญ่ การออกแบบขนาดเล็กยังไม่ใช้พื้นที่มากเกินไปบนอุปกรณ์ของคุณ สำหรับส่วนปุ่มหากคุณต้องการใช้ปุ่มรูปแบบอื่น ๆ คุณยังสามารถเชื่อมต่อปุ่มสัมผัสรูปแบบอื่น ๆ กับบอร์ดควบคุมสวิตช์ของเราผ่านสายไฟ
แนะนำพารามิเตอร์:
โมเดล: XL-10AL / XL-10AH
แรงดันใช้งาน:
10al: 3 5-5.4V
4 5-26V เอ็กซ์แอล-10AH: 4 5-26V
การใช้พลังงานคงที่: (การทดสอบการสุ่มตัวอย่างมีความเบี่ยงเบน แต่ไม่สำคัญ)
10al: 300na (การวัดแรงดันไฟฟ้า 5V)
12v แรงดันไฟฟ้า)
โหลดปัจจุบัน:
10a (ทดสอบแรงดันไฟฟ้า 5V เป็นเวลา 30 นาที)
Xl-10ah: 10A (ทดสอบแรงดันไฟฟ้า 12V เป็นเวลา 30 นาที)
หยดแรงดัน:
Xl-10al: 130mv (การวัด 5V 10A)
Xl-10ah: 120mv (การวัดแรงดันไฟฟ้า 12V 10A)
ข้อควรระวัง: 4、 ข้อควรระวัง
1. เกี่ยวกับกระแสโหลด XL-10AL สามารถทำงานได้เป็นเวลานานที่ 5V และร้อนมาก อย่างไรก็ตามหลังจากการทดสอบระยะยาว 30 นาทีที่อุณหภูมิห้องประมาณ 25 นาที ° C ไม่แนะนำให้ใช้แรงดันไฟฟ้าที่ต่ำกว่า 4V โดยมีกระแสไฟขนาดใหญ่ 10A ภายใต้แรงดันไฟฟ้าต่ำความร้อนจะสูงเกินไปและง่ายต่อการเผาโมดูล ไม่แนะนำให้ใช้แรงดันไฟฟ้าที่ต่ำกว่า 7V ไม่แนะนำให้ใช้กระแส XL-10AH 10A สำหรับแรงดันไฟฟ้าที่ต่ำกว่า 7V
2. ในกรณีของกระแสไฟฟ้าต่ำ แรงดันไฟฟ้าขาเข้าของโมดูลจะเท่ากับแรงดันขาออกโดยทั่วไป ที่กระแสสูง 10A, สูงสุดสามารถเข้าถึง 170mv, ซึ่งเป็นเรื่องยากที่จะหลีกเลี่ยง, ดังนั้นคุณต้องยอมรับปรากฏการณ์นี้.
3. เมื่อใช้โมดูลอย่าสัมผัสพอร์ตอินพุตและเอาต์พุตของโมดูลด้วยมือหรือวัตถุอื่น ๆ ที่มีไฟฟ้าสถิตย์หรือความต้านทานต่ำเนื่องจากอาจทำให้โมดูลทำงานไม่เสถียร
4. เกี่ยวกับการเชื่อมต่อปุ่มของคุณเองภายนอกคุณสามารถดูรูปต่อไปนี้เพื่อเชื่อมต่อสายเชื่อมต่อกับปุ่มของคุณเอง
