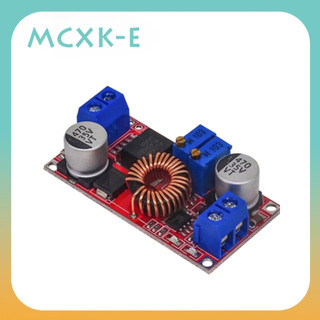

Xl4015 5A DC to DC CC CV บอร์ดชาร์จแบตเตอรี่ลิเธียม Led แปลงพลังงาน โมดูลชาร์จลิเธียม Step Down XL4015 E1
★ 4.7
ขายแล้ว 3
฿46
ร้าน MCXKE.th
ร้านแนะนำ
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 08/10/2026 16:00 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
แบตเตอรี่ลิเธียมขั้นตอนการชาร์จบอร์ด Led โมดูลบั๊ก XL4015 5-32V
โมดูลเชิงเส้นนี้มีแรงดันไฟฟ้าคงที่และฟังก์ชันกระแสคงที่ (CC CV)
โมดูลนี้ใช้ชิปที่ดีเป็นหลักและมีความเสถียร
ขนาด 51 * 26.3 * 14 (L * W * H) (มม.)
อุณหภูมิในการทำงาน: -40 ° ถึง +85 °
การควบคุมแรงดันไฟฟ้า: ± 2.5%
ข้อบังคับการโหลด: ± 0.5%
เอาต์พุตระลอก: 50mV (สูงสุด) แบนด์วิดท์ 20M
ความถี่ในการสลับ: 300KHz
ประสิทธิภาพการแปลง: 95% (สูงสุด)
กระแสไฟขาออก: ปรับได้สูงสุด 5A
แรงดันขาออก: 0.8V-30V
แรงดันไฟฟ้าอินพุต: 5V-32V
การให้คะแนน: การแก้ไขแบบไม่ซิงโครนัส
คุณสมบัติของโมดูลโมดูล: โมดูลกระแสคงที่และแรงดันไฟฟ้าที่ไม่แยก
โมดูลนี้เป็นโมดูลแบบเลื่อนลงที่ปรับได้ ตัวต้านทานสีน้ำเงินบนโมดูล คุณสามารถเปลี่ยนแรงดันขาออกได้โดยการปรับตัวต้านทานที่ปรับได้สีน้ำเงินบนโมดูล แรงดันไฟฟ้าขาเข้าและขาออกคือ 1V และแรงดันไฟฟ้าต่ำสุดคือ 0.8V
In- (อินพุตเชิงลบ), IN + (อินพุตบวก), OUT- (เอาต์พุตเชิงลบ), OUT + (เอาต์พุตบวก) ที่ทำเครื่องหมายบนโมดูลจะต้องเชื่อมต่ออย่างถูกต้องมิฉะนั้นโมดูลอาจเสียหาย
การชาร์จแบตเตอรี่แบตเตอรี่แบบชาร์จไฟ
1. การกำหนดแรงดันไฟฟ้าที่ลอยอยู่และกระแสไฟของแบตเตอรี่ที่คุณต้องการในการชาร์จและแรงดันไฟฟ้าขาเข้าของโมดูล
2. ปรับตำแหน่งแรงดันไฟฟ้าคงที่เพื่อปรับแรงดันขาออกเป็นประมาณ 5V
3. ใช้บล็อกกระแสมัลติมิเตอร์ 10A เพื่อวัดกระแสไฟฟ้าลัดวงจรขาออกและในขณะเดียวกันก็ปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้กระแสไฟขาออกถึงค่ากระแสชาร์จที่กำหนด
4. โดยค่าเริ่มต้นกระแสไฟเลี้ยวของการชาร์จคือ 0.1 เท่าของกระแสไฟชาร์จ (ค่ากระแสคงที่)
5. ปรับตำแหน่งแรงดันไฟฟ้าคงที่เพื่อให้แรงดันขาออกถึงแรงดันไฟฟ้าที่ลอยอยู่
6. เชื่อมต่อแบตเตอรี่และลองชาร์จ
ขั้นตอนที่ 1, 2, 3, 4 และ 5 เชื่อมต่อโมดูลอินพุตกับแหล่งจ่ายไฟและเอาต์พุตไม่ได้เชื่อมต่อกับแบตเตอรี่)
ไดรฟ์ LED คงที่ในปัจจุบัน
1. การกำหนดกระแสไฟฟ้าที่ใช้งานได้และแรงดันไฟฟ้าที่ใช้งานได้สูงสุดที่คุณต้องขับเคลื่อน LED
2. ปรับตำแหน่งแรงดันไฟฟ้าคงที่เพื่อปรับแรงดันขาออกเป็นประมาณ 5V
3. ใช้มัลติมิเตอร์บล็อกกระแสไฟฟ้า 10A เพื่อวัดกระแสไฟฟ้าลัดวงจรขาออกและปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้กระแสไฟขาออกถึงกระแสไฟฟ้า LED ที่กำหนดไว้ล่วงหน้า
4. ปรับตำแหน่งแรงดันไฟฟ้าคงที่เพื่อให้แรงดันขาออกถึงแรงดันไฟฟ้าสูงสุดของ LED
5. เชื่อมต่อไฟ LED และทดสอบเครื่อง
ขั้นตอนที่ 1, 2, 3 และ 4 เชื่อมต่อโมดูลอินพุตกับแหล่งจ่ายไฟและเอาต์พุตไม่ได้เชื่อมต่อกับไฟ LED)
