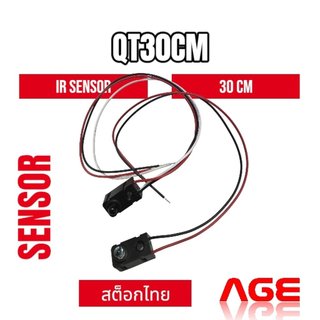

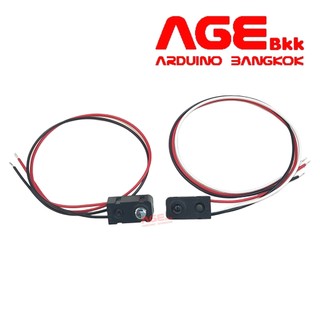

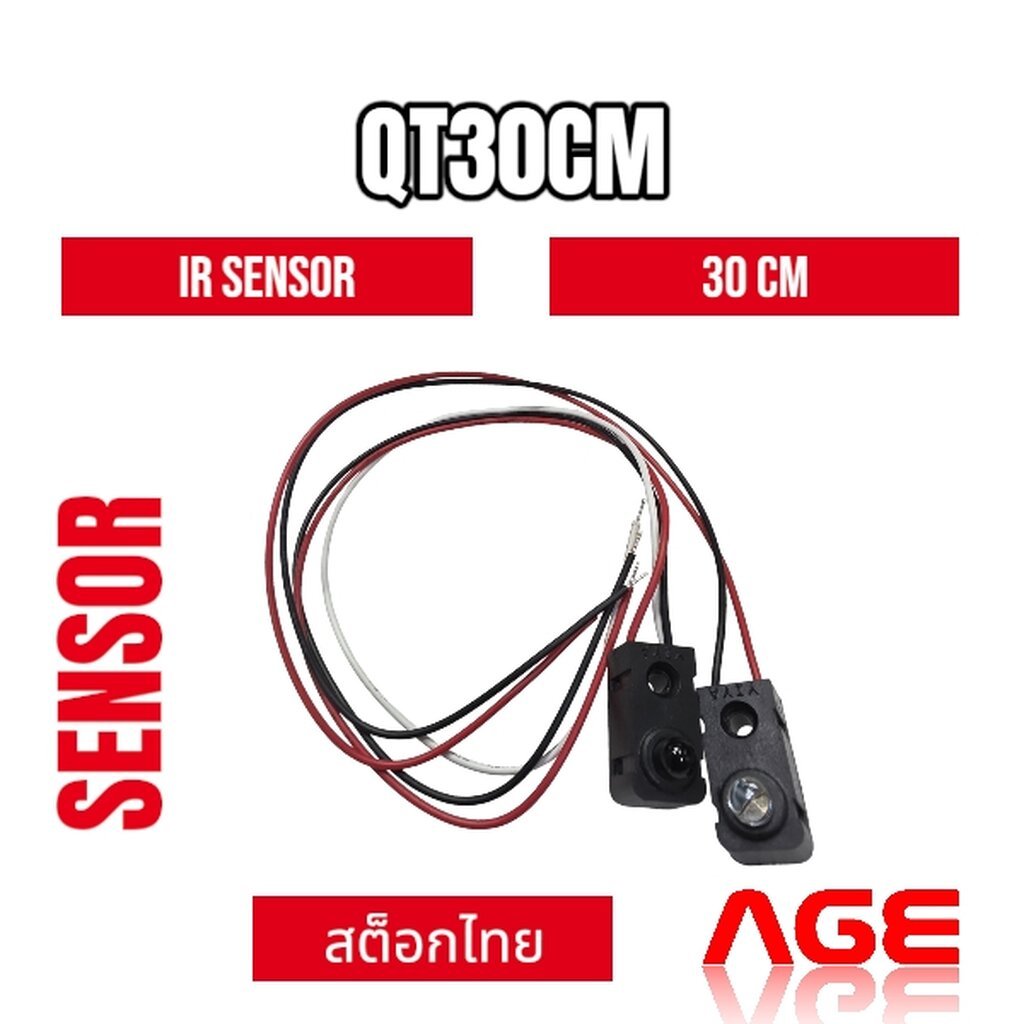

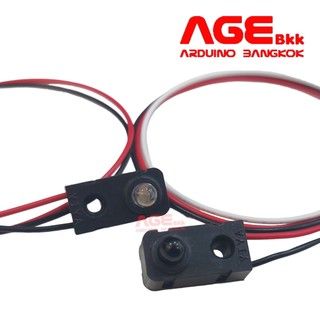

IR QT30CM Infrared Switch Sensor อินฟาเรดเซนเซอร์ตรวจจับวัตถุผ่านระยะ 30 cm

IR QT30CM Infrared Switch Sensor ใช้ตรวจจับวัตถุผ่าน มีตัวรับและตัวส่ง ติดตั้งระยะห่างสุดได้ถึง 30cm ใช้งาน ในระบบอัตโนมัติ สำหรับตรวจจับวัตถุที่ผ่านเซนเซอร์
- Sensing distance:2-30cm
- Sensing Method: Lightspeed interdiction (IR)
- Operating Voltage: DC 4.5V ~ 5.5V
- Working current: emission (20mA) Receive (10mA)
- Output: NPN normally open high low
- Output Current: 70mA (can directly drive relays)
- Emission angle: 5
- Receiving angle: 10
- Response time: 2ms
- Working temperature: -10~60C
- Working environment: indoor (not waterproof)
- Dimensions: Length 20mm Width 10mm height 8mm
- Cable length: 30cm
โค้ดตัวอย่าง
5V - RED
GND - BACK
D2 - WHITE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

int cou = 0;

void setup() {
pinMode(2,INPUT_PULLUP);
pinMode(13,OUTPUT);
Serial.begin(9600);
}

void loop() {
bool val = digitalRead(2);
if (val == 0) {
cou = cou + 1;
digitalWrite(13,1);
Serial.print(cou);
Serial.println("\t ON");
delay(250);
}
if (val == 1) {
digitalWrite(13,0);
Serial.print(cou);
Serial.println("\t OFF");
}
}
