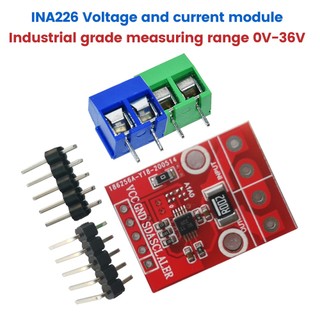

Pcbfun โมดูลแรงดันไฟฟ้า DC-DC 0-36V INA226
★ 4.9
ขายแล้ว 9
แบรนด์ pcbfun
฿181
฿348
-48%
ร้าน pricekiller6.th
Official
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 08/10/2026 16:00 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
คุณสมบัติ:
1.Ina226 มี I2C ™ หรืออินเทอร์เฟซที่รองรับ SMBUS สำหรับตัวแยกสัญญาณและจอภาพพลังงานปัจจุบัน
2.อุปกรณ์จะตรวจสอบทั้งแรงดันไฟฟ้าแบบขนานและการลดลงของแรงดันไฟฟ้าบัส
3.ค่าการสอบเทียบที่ตั้งโปรแกรมได้ เวลาการแปลงและค่าเฉลี่ยจะถูกใช้ร่วมกับตัวคูณภายในเพื่ออ่านกระแสตรงเป็นแอมแปร์และกำลังวัตต์
4.Ina226 ตรวจจับกระแสไฟฟ้าของแรงดันไฟฟ้าบัสโหมดทั่วไปซึ่งอาจแตกต่างกันไปตั้งแต่ 0 V ถึง 36 V โดยไม่คำนึงถึงแรงดันไฟฟ้าของแหล่งจ่ายไฟ อุปกรณ์นี้ใช้แหล่งจ่ายไฟ 2.7V ถึง 5.5V เดียวโดยใช้พลังงานทั่วไป 330 μ A.
5.อุปกรณ์มีช่วงอุณหภูมิในการทำงานที่กำหนด - 40 ° สูงถึง 125 xC2 xC2 ถึง 125 xC2 ° C และมีที่อยู่ที่ตั้งโปรแกรมได้มากถึง 16 ที่อยู่บนอินเทอร์เฟซที่รองรับ I 2C
พารามิเตอร์: พารามิเตอร์พารามิเตอร์:
การวัดแรงดันไฟฟ้า: 0 V ถึง 36 V (ไม่สามารถวัดแรงดันไฟฟ้าเชิงลบได้)
การวัดกระแสไฟฟ้า: - 20A ถึง + 20A
การติดต่อแบบสองทิศทาง→ปัจจุบันสามารถตรวจพบได้จากปลายสูงและต่ำ
แรงดันไฟฟ้า: 2.7V ถึง 5.5V *
อินเทอร์เฟซ: l2C
ที่อยู่ I2C: สามารถตั้งค่าได้ 16 ข้อผ่านข้อต่อบัดกรี
แรงดันไฟฟ้าขาเข้า: ± 10 μ V
ความถูกต้อง: ดิน 1%
ความละเอียด: 16 บิต (ปัจจุบัน: 1.25 mA แรงดันไฟฟ้า: 1.25 mV)
การบริโภคปัจจุบัน: ต่ำกว่า 1mA

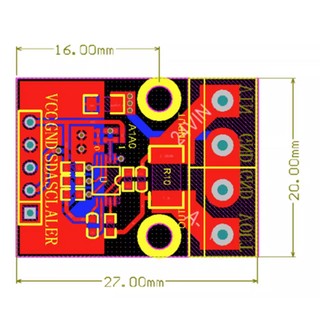

ขนาด: 20 มม. x 27 มม. (รูยึด 3 มม.)
คำแนะนำ:
Vcc: กำลังไฟฟ้าเข้า 2.7-5.5V
Gnd: ขั้วลบของแหล่งจ่ายไฟ
Sda, SCL: ข้อมูลรถบัส lIC และสายสัญญาณนาฬิกา
การแจ้งเตือน: เอาต์พุตปลุกมัลติฟังก์ชั่น
Ao, A1: สายที่อยู่ IIC
ข้อควรระวัง:
* ขั้วบวกของแหล่งจ่ายไฟ VIN จะวัดแรงดันไฟฟ้าอิเล็กโทรดลบของแหล่งจ่ายไฟ CND จะวัดแรงดันไฟฟ้าและ VOUT จะวัดอินพุตและเอาต์พุตปัจจุบัน โมดูลนี้สามารถวัดแหล่งจ่ายไฟ DC 0-36V เท่านั้นโดยมีกระแสสูงสุดไม่เกิน 20A แรงดันไฟฟ้า VCC คือ 2.7-5.5V และ GND-GND สำหรับพารามิเตอร์เพิ่มเติมโปรดดูคู่มือข้อมูล
แพ็คเกจรวม:
ชุดที่ 1: (ไม่เชื่อม)
โมดูล 1X
เข็ม 2X แถว
1x ขั้ว
แพ็คเกจ 2: (รอย)
โมดูล 1X
