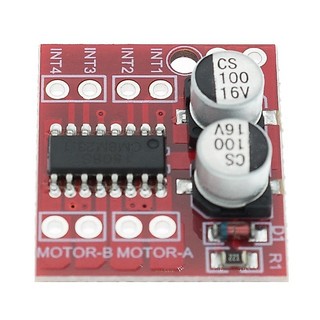

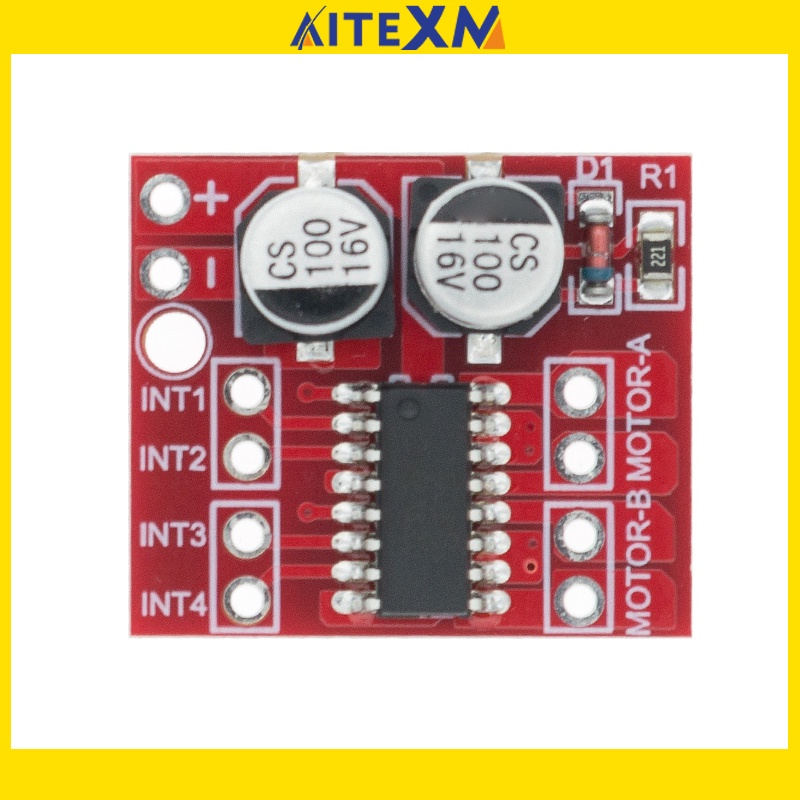

Dc มอเตอร์ไดรฟ์โมดูล Pwm Speed Dual H Bridge Stepper ขนาดมินิ Victory L298N

คำอธิบาย:

โมดูลมอเตอร์ไดรฟ์เหมาะอย่างยิ่งสำหรับใช้ในรถยนต์อัจฉริยะรถยนต์ของเล่นหุ่นยนต์ จ่ายแรงดันไฟฟ้า 2V ~ 10V สามารถขับมอเตอร์กระแสตรงสองตัวหรือมอเตอร์สเต็ปเปอร์ 2 เฟส 4 สายสามารถหมุนไปข้างหน้าหรือหมุนย้อนกลับได้เพื่อปรับความเร็วในการหมุน แต่ละเครื่องสามารถให้กระแส 1.5A ต่อเนื่องกระแสสูงสุดถึง 2.5A การป้องกันความร้อนและสามารถเรียกคืนได้โดยอัตโนมัติ


จุดเด่นของผลิตภัณฑ์:



การใช้ชิปดั้งเดิมที่นำเข้าสวิตช์ MOS ความต้านทานต่ำในตัวความร้อนน้อยที่สุดไม่มีแผ่นระบายความร้อนขนาดเล็กใช้พลังงานต่ำเหมาะสำหรับใช้พลังงานจากแบตเตอรี่
(สวิตช์ทรานซิสเตอร์ภายใน L298n ประสิทธิภาพต่ำไข้สูงต้องเพิ่มตัวระบายความร้อนขนาดใหญ่ L298N ไหม้ง่ายมาก)
คู่ 1.5A * 2 กระแสสูงสุดเป็น 2.5A วงจรป้องกันความร้อนในตัวไม่ต้องกลัวมอเตอร์ไหม้การกู้คืนอัตโนมัติหลังจากอุณหภูมิลดลง
ขนาดเล็กน้ำหนักเบากระแสไฟสแตนด์บาย 0 ตัวเป็นตัวเลือกที่เหมาะสำหรับรุ่นรถของคุณ


พารามิเตอร์ผลิตภัณฑ์:



ตัวขับมอเตอร์สะพานคู่ H-bridge สามารถขับมอเตอร์กระแสตรงสองตัวหรือมอเตอร์สเต็ปเปอร์สองเฟส 4 สาย
แรงดันไฟฟ้าของโมดูล 2V-10V.
แรงดันไฟฟ้าอินพุต 1.8-7V.
กระแสไฟ 1.5A ที่ใช้งานเดี่ยวกระแสสูงสุดถึง 2.5A กระแสไฟสแตนด์บายต่ำ (น้อยกว่า 0.1uA)
วงจรนำทั่วไปในตัวเมื่อหมุดอินพุตลอยอยู่มอเตอร์จะไม่ทำงานผิดปกติ
วงจรป้องกันความร้อนในตัวพร้อมเอฟเฟกต์ไฮสเตอเรซิส (TSD) โดยไม่ต้องกังวลกับแผงลอยมอเตอร์
ขนาดสินค้า: 24.7 * 21 * 5 มม. (ยาวกว้างสูง) ขนาดเล็กพิเศษ
เส้นผ่านศูนย์กลางรูยึด: 2 มม.


ข้อควรระวัง:



1. กำลังบวกและลบย้อนกลับจะทำให้วงจรเสียหายอย่างแน่นอน
2. เอาท์พุทสั้นลงสู่กราวด์หรือไฟฟ้าลัดวงจรเอาท์พุทและแผงลอยมอเตอร์ชิปจะป้องกันความร้อน แต่ในแรงดันไฟฟ้า 10V และกระแสสูงสุดเกิน 2.5A อาจทำให้ชิปถูกไฟไหม้ได้.
