L298n โมดูลสเต็ปเปอร์มอเตอร์ไดรเวอร์ L298N พลังงานสูง L298 DC สําหรับหุ่นยนต์ เบรดบอร์ด รถยนต์ arduino

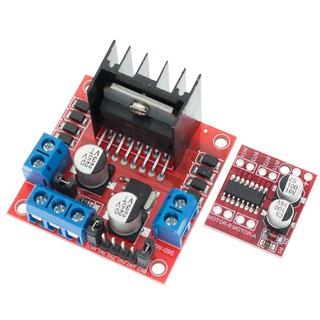

มินิ -L298N:

โมดูลมอเตอร์ไดรฟ์เหมาะมากสำหรับใช้ในรถยนต์อัจฉริยะที่ใช้แบตเตอรี่รถยนต์ของเล่นหุ่นยนต์และอื่น ๆ แรงดันไฟฟ้า 2V ~ 10V สามารถขับมอเตอร์กระแสตรงสองตัวหรือมอเตอร์สเต็ปเปอร์ 2 เฟส 1 4 บรรทัดพร้อมกันสามารถบรรลุฟังก์ชั่นการควบคุมบวกและความเร็วกระแสไฟฟ้าแต่ละกระแสถึง 1.5A ต่อเนื่อง กระแสสูงสุดสูงถึง 2.5A พร้อมระบบป้องกันความร้อนและการกู้คืนอัตโนมัติ

จุดเด่นของผลิตภัณฑ์:

1. ชิปขับเคลื่อนมอเตอร์ระดับมืออาชีพนำเข้าสวิตช์ความต้านทานการนำไฟฟ้าต่ำในตัว MOS ให้ความร้อนต่ำสุดโดยไม่ต้องใช้หม้อน้ำปริมาณน้อยประหยัดพลังงานเป็นตัวเลือกที่เหมาะสำหรับการใช้แบตเตอรี่

(สวิตช์ทรานซิสเตอร์ภายใน L298n ประสิทธิภาพต่ำไข้สูงโดยไม่ใช้ความร้อนปริมาณมากตลาด L298N ไหม้ง่ายไม่ใช้ชิปเดิมผลิตภัณฑ์นี้สามารถเปลี่ยนได้อย่างสมบูรณ์แบบ)

2. วงจรป้องกันความร้อนสูงเกินไป 1.5A * 2 คู่เป็น 2.5A วงจรป้องกันความร้อนสูงเกินไปในตัวไม่ต้องกลัวมอเตอร์ไหม้การกู้คืนอัตโนมัติหลังจากอุณหภูมิตก (แรงดันรถยนต์อัจฉริยะและกระแสในตลาดอยู่ภายใน ช่วงนี้)

3. ขนาดเล็กน้ำหนักเบากระแสไฟสแตนด์บาย 0 ตัวเป็นตัวเลือกที่เหมาะสำหรับรุ่นรถพารามิเตอร์ผลิตภัณฑ์: H bridge motor dual drive และสามารถขับมอเตอร์กระแสตรงสองตัวหรือ 1 บรรทัด

มอเตอร์สเต็ปเปอร์ 4 เฟส;

แรงดันไฟฟ้าของโมดูลแหล่งจ่ายไฟ 2V-10V;

แรงดันไฟฟ้าอินพุต 1.8-7V; กระแสไฟช่องเดียว 1.5A กระแสสูงสุดถึง 2.5A กระแสไฟสแตนด์บายต่ำ (น้อยกว่า 0.1uA);

วงจรการนำทั่วไปในตัวปลายอินพุตถูกระงับมอเตอร์จะไม่ทำงานผิดปกติ

วงจรป้องกันความร้อนสูงเกินไปในตัวพร้อมเอฟเฟกต์ hysteresis (TSD) ไม่ต้องกังวลกับแผงลอยมอเตอร์

ขนาดผลิตภัณฑ์: 24.7 * 21 * 5 มม. (LxWxH) ขนาดเล็กพิเศษเหมาะสำหรับการประกอบและยานพาหนะ

เส้นผ่านศูนย์กลางรูยึด: 2 มม.

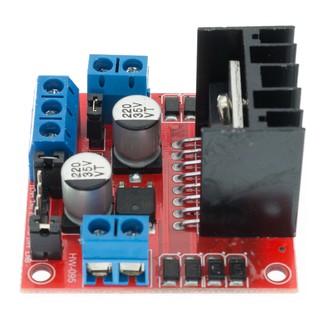

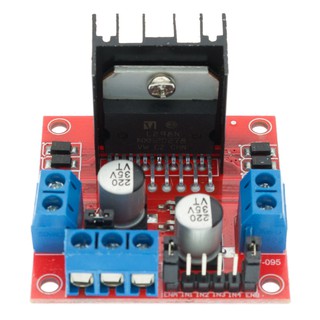

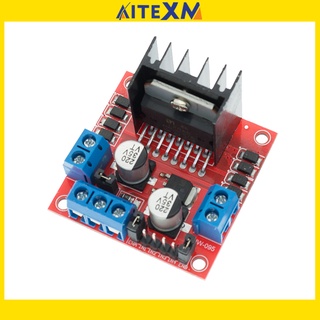

โมดูล L298N:

ชื่อโมดูล: โมดูลไดรฟ์มอเตอร์สะพานคู่ H

โหมดการทำงาน: ไดรฟ์สะพาน H (ถนนคู่)

ชิปควบคุมหลัก: L298N

บรรจุภัณฑ์: ถุงไฟฟ้าสถิต

แรงดันไฟฟ้าเชิงตรรกะ: 5V

แรงดันไฟฟ้าของไดรฟ์: 5v-35v

กระแสไฟฟ้าลอจิก: 0mA-36mA

กระแสไฟขับขี่: 2A (สะพานเดี่ยวสูงสุด)

อุณหภูมิในการจัดเก็บ: - 20 ℃ ถึง + 135 ℃

กำลังไฟสูงสุด: 25W

ขนาดอุปกรณ์ต่อพ่วง: 43 * 43 * 27 มม

คุณลักษณะของผลิตภัณฑ์: โมดูลนี้ใช้ L298N เป็นชิปไดรฟ์หลักที่มีความสามารถในการขับขี่ที่แข็งแกร่งความร้อนต่ำและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง

ผ่านโมดูลนี้สามารถใช้ชิ้นส่วนแหล่งจ่ายไฟไดรฟ์ 78 m05 ในตัวของงานได้ แต่เพื่อหลีกเลี่ยงความเสียหายของชิปควบคุมแรงดันไฟฟ้าเมื่อใช้แรงดันไฟฟ้าในการขับขี่มากกว่า 12 โวลต์โปรดใช้ แหล่งจ่ายไฟภายนอก 5 v ตรรกะ

โมดูลนี้ใช้ความจุตัวกรองความจุขนาดใหญ่ไดโอดป้องกันต่อเนื่องสามารถปรับปรุงความน่าเชื่อถือได้



หมายเหตุ:

1. เมื่อคุณขับขี่แรงดันไฟฟ้า (โลโก้ด้านบนสำหรับอินพุต 12 โวลต์สามารถยอมรับช่วงอินพุตได้คือ 7 ถึง 12 โวลต์) สำหรับ 7 โวลต์ถึง 12 โวลต์สามารถสร้างเป็นแหล่งจ่ายไฟออนบอร์ด 5 โวลต์ตรรกะเมื่อ ใช้ออนบอร์ดหลังจากแหล่งจ่ายไฟ 5 โวลต์อินเทอร์เฟซ + 5 โวลต์แหล่งจ่ายไฟไม่ใช้แรงดันไฟฟ้าอินพุต แต่สามารถให้แรงดันไฟฟ้า 5V สำหรับใช้ภายนอกได้
