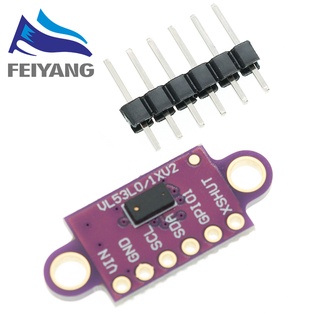

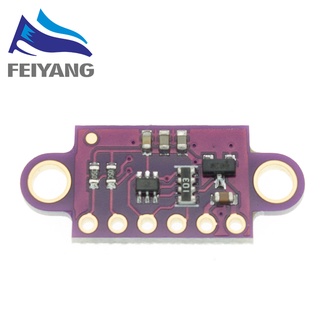

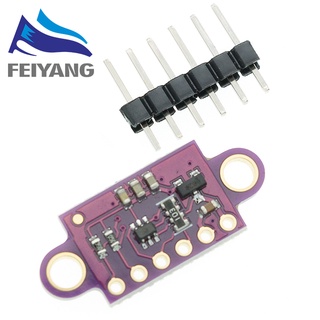

Vl53l0x โมดูลเซ็นเซอร์ระยะทางเลเซอร์ (ToF) 940nm GY-VL53L0XV2 I2C IIC

คำอธิบาย:



Vl53l0x จาก ST Microelectronics เป็นระบบช่วงการบินที่รวมอยู่ในโมดูลขนาดกะทัดรัด บอร์ดนี้เป็นผู้ให้บริการสำหรับ VL53L0X ดังนั้นเราขอแนะนำให้อ่านข้อมูล แผ่นข้อมูล VL53L0X (1MB pdf) ก่อนใช้ผลิตภัณฑ์นี้อย่างระมัดระวัง

Vl53l0 ใช้เทคโนโลยี ST FlightSense เพื่อวัดระยะเวลาการเปล่งแสงเลเซอร์อินฟราเรดไปยังวัตถุที่ใกล้ที่สุดและสะท้อนกลับไปยังเครื่องตรวจจับเพื่อพิจารณาวัตถุขนาดเล็กอย่างแม่นยำ ระบบลิดาร์ในตัวการวัดเวลาบิน (TOF) นี้ช่วยให้สามารถตั้งค่าระยะทางไปยังเป้าหมายได้อย่างแม่นยำโดยไม่สะท้อนแสงของวัตถุที่มีผลต่อการวัดอย่างมาก เซ็นเซอร์สามารถรายงานระยะทางได้ถึง 2 เมตร ความละเอียด 1 มม. ((((6.6 ฟุต) แต่ระยะสัญญาณและความแม่นยำ (เสียง) ที่มีประสิทธิภาพขึ้นอยู่กับสภาพแวดล้อมและลักษณะเป้าหมายเช่นการสะท้อนและขนาดเช่นกัน \nมันเป็นการกำหนดค่าเซ็นเซอร์ ความแม่นยำของ Sensor แสดงให้เห็นว่าอยู่ในช่วง± 3% ที่ดีที่สุดของมากกว่า± 10% ในสภาพที่เหมาะสมน้อยกว่า)

สามารถใช้การวัดระยะทางผ่านอินเทอร์เฟซ I 2; C (TWI) ของเซ็นเซอร์ได้ ซึ่งนอกจากนี้ยังใช้ในการกำหนดค่าการตั้งค่าเซ็นเซอร์และเซ็นเซอร์มีสองพินเพิ่มเติม: อินพุตการปิดเครื่องและเอาต์พุตขัดจังหวะ

Vl53l0x เป็น IC ที่ยอดเยี่ยม แต่แพ็คเกจ LGA ขนาดเล็กที่ปราศจากสารตะกั่วทำให้ยากสำหรับนักเรียนหรือนักทำงานอดิเรกที่จะใช้ นอกจากนี้ยังทำงานร่วมกับแรงดันไฟฟ้าที่แนะนำ 2.8V ซึ่งสามารถทำให้การเชื่อมโยงไมโครคอนโทรลเลอร์ทำงานที่ 3.3V หรือ 5V เป็นเรื่องยาก บอร์ดฝ่าวงล้อมของเราช่วยแก้ปัญหาเหล่านี้ทำให้ง่ายต่อการเริ่มใช้เซ็นเซอร์ขณะที่ยังคงรักษา ค่ะ แก้วที่เล็กที่สุดเท่าที่จะเป็นไปได้ค่ะ

คำอธิบายพิน
ดีวีดีควบคุมเอาต์พุต 2.8V เกือบ 150 mA อุปกรณ์นี้ยังสามารถใช้เพื่อขับเคลื่อนส่วนประกอบภายนอก หากคุณต้องการหลีกเลี่ยงคอนโทรลเลอร์ภายในคุณสามารถใช้พินนี้เป็นอินพุตที่ตัดการเชื่อมต่อ 2.8 VIN แทน)

Vin นี่คือการเชื่อมต่อแหล่งจ่ายไฟหลัก 2.6V ถึง 5.5V, ตัวเปลี่ยนเกียร์ระดับ SCL และ SDA ดึงฉัน 2; ระดับ C ขึ้นไปถึงระดับนี้

การเชื่อมต่อกราวด์ Gnd (0 V) สำหรับแหล่งจ่ายไฟของคุณ คณะกรรมการนี้ยังต้องแบ่งปันแหล่งควบคุมที่ฉัน 2 ส่วน C พื้นที่ทั่วไปของคุณจะต้องแบ่งปันกับบอร์ดนี้

สายเคเบิลข้อมูล SDA จะเปลี่ยนไปตาม 2; C: สูงต่ำ VIN คือ 0 V. สายเคเบิลข้อมูล SDA จะเปลี่ยนไปตามสายข้อมูล SDA

สายนาฬิกา SCL เปลี่ยนเป็นระดับ 2 C: สูงสุด VIN ต่ำสุดคือ 0 V. สายนาฬิกา SCL เปลี่ยนระดับ 2; C: สูงสุด VIN ขั้นต่ำคือ 0 V

พิน Xshut นี้เป็นอินพุตการปิดเครื่องต่ำที่ใช้งานอยู่ บอร์ดจะถูกดึงขึ้นเพื่อเปิดใช้งานเซ็นเซอร์โดยค่าเริ่มต้น การขับขี่พินต่ำนี้ช่วยให้เซ็นเซอร์อยู่ในโหมดสแตนด์บายฮาร์ดแวร์ อินพุทนี้ไม่มีระดับ อินพุทนี้ไม่มีระดับ
