รายละเอียดสินค้าจากร้านค้า
1: ใช้กันอย่างแพร่หลาย
2: ระยะควบคุม: 10M (สภาพแวดล้อมแบบเปิด)
3: จัดเตรียมแอปควบคุมการถ่ายทอดบลูทูธ
4: ประสิทธิภาพที่มั่นคง
5: เข้าใจง่าย
โมดูลรีเลย์บลูทูธช่องเดียวประกอบด้วยช่องสัญญาณ 5V / 10A หรือโมดูลรีเลย์ 12V / 10A ช่องเดียวและโมดูลทาสพอร์ตอนุกรม Bluetooth spp-c สามารถควบคุมสวิตช์รีเลย์ได้โดยส่งคำแนะนำผ่านแอปโทรศัพท์มือถือ เป็นเวอร์ชันใหม่และดัดแปลงซึ่งใช้งานได้จริงและมีเสถียรภาพมากขึ้น
คำอธิบายฟังก์ชัน:
1. Onboard ประสิทธิภาพสูง MCU และ spp-c Bluetooth 2.1 โมดูลทาส;
2. จัดเตรียมแอปควบคุมการถ่ายทอด Bluetooth;
3. ระยะควบคุม: 10M (สภาพแวดล้อมแบบเปิด);
4. แรงดันใช้งาน: DC12V;
5. บนบอร์ด 1 ทาง 12V, 10a / 250V AC, รีเลย์ 10a / 30V DC ซึ่งสามารถดึงเข้ามาได้อย่างต่อเนื่อง 100000 ครั้งพร้อมการป้องกันการรั่วไหลของไดโอดและเวลาตอบสนองสั้น ๆ
6. ไฟแสดงสถานะออนบอร์ด Bluetooth และไฟแสดงสถานะรีเลย์;
7. อินเทอร์เฟซการดีบัก UART สงวนไว้ซึ่งสามารถใช้เพื่อแก้ไขรหัสผ่านการจับคู่บลูทูธ ฯลฯ
8. ขนาดกระดาน: 62 * 20MM
1. เชื่อมต่อแหล่งจ่ายไฟ: ใน + และใน - ของโมดูลเชื่อมต่อกับขั้วบวกและขั้วลบของแหล่งจ่ายไฟ 5V / 12V (ขึ้นอยู่กับการซื้อจริง) ตามลำดับ
2. ใช้แอพควบคุมการถ่ายทอดทางเดียว มีสองแอปให้เลือก: แอปหนึ่งเป็นแอปพิเศษสำหรับรีเลย์ Bluetooth ที่พัฒนาโดย LC electronics และอีกแอปหนึ่งเป็นแอปทั่วไป (BlueSPP_37) ที่ดาวน์โหลดจาก Android application mall
2.1. คำแนะนำในการใช้แอพพิเศษสำหรับรีเลย์ Bluetooth:
2.1.1. ติดตั้งแอป "โปรแกรมทดสอบ lcbs" และเครื่องมือส่งข้อมูลพอร์ตอนุกรม Bluetooth บนเทอร์มินัลมือถือ Android เปิดแอพแล้วคลิก "ค้นหา Bluetooth" ชื่อ Bluetooth เริ่มต้นโดยทั่วไปคือ bta-04, jdy-30, spp-c ฯลฯ เชื่อมต่อโทรศัพท์มือถือกับโมดูล Bluetooth ป้อนรหัสผ่านแล้วคลิกตกลง (รหัสผ่านเริ่มต้นคือ 1234) หลังจากเชื่อมต่อสำเร็จแล้ว ไฟสีน้ำเงินจะเปลี่ยนจากการกะพริบช้าเป็นเปิดคงที่ จากนั้นคลิกที่กล่องเพื่อควบคุมสวิตช์ของรีเลย์
รายการรายละเอียด:
1 * โมดูลรีเลย์
1: Widely used
2: Control distance: 10M (open environment)
3: Provide Bluetooth relay control app
4: Stable performance
5: Easy to understand

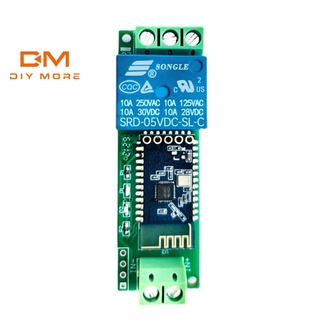

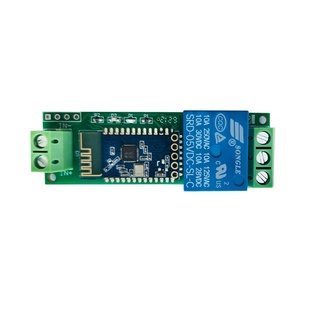

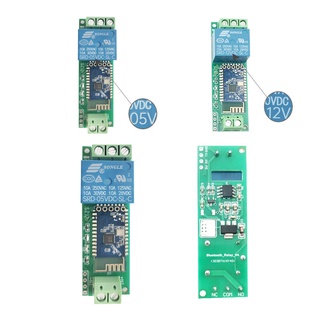

The single channel Bluetooth relay module includes one channel 5V / 10A or one channel 12V / 10A relay module and spp-c Bluetooth serial port slave module. The switch of the relay can be controlled by sending instructions through the mobile phone app. It is a new and modified version, which is more practical and more stable.
Function description:
1. Onboard high-performance MCU and spp-c Bluetooth 2.1 slave module;
2. Provide Bluetooth relay control app;
3. Control distance: 10M (open environment);
4. Working voltage: DC12V;
5. On board 1-way 12V, 10a / 250V AC, 10a / 30V DC relay, which can be pulled in for 100000 times continuously, with diode leakage protection and short response time;
6. Onboard Bluetooth status indicator and relay indicator;
7. UART debugging interface is reserved, which can be used to modify Bluetooth pairing password, etc.
8. Board size: 62 * 20MM

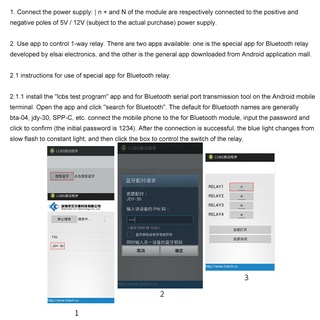

1. Connect the power supply: the in + and in - of the module are respectively connected to the positive and negative poles of 5V / 12V (subject to the actual purchase) power supply.
2. Use app to control 1-way relay. There are two apps available: one is a special app for Bluetooth relay developed by LC electronics, and the other is a general app（BlueSPP_37） downloaded from Android application mall
2.1. Instructions for use of special app for Bluetooth relay:
2.1.1. Install the "lcbs test program" app and Bluetooth serial port transmission tool on the Android mobile terminal. Open the app and click "search Bluetooth". The default Bluetooth names are generally bta-04, jdy-30, spp-c, etc. connect the mobile phone to the Bluetooth module, enter the password and click OK (the initial password is 1234). After the connection is successful, the blue light changes from slow flashing to constant on, and then click the box to control the switch of the relay.
detailed list:
1 * relay module
