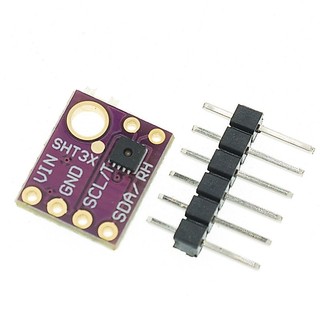

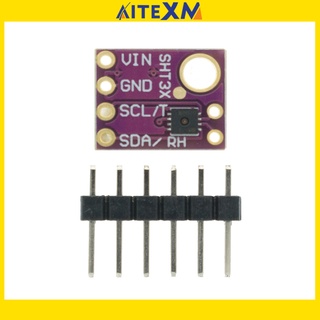

Sht31 Sht31-D โมดูลเซ็นเซอร์ควบคุมอุณหภูมิความชื้น Iic I2C 3V 5V สําหรับ Arduino

Sht31 คำอธิบาย:


Sensiron เซ็นเซอร์อุณหภูมิ / ความชื้นเป็นอุปกรณ์ที่ดีที่สุดและความแม่นยำสูงสุดที่คุณจะได้รับ และในที่สุดเราก็มีบางอย่างที่มีอินเทอร์เฟซ I2C ที่แท้จริงเพื่อให้อ่านง่าย เซ็นเซอร์ SHT31-D มีความชื้นสัมพัทธ์± 2% ที่ยอดเยี่ยมและ± 0.3°ความแม่นยำ C สำหรับการใช้งานส่วนใหญ่

ซึ่งแตกต่างจากเซ็นเซอร์ SHT รุ่นก่อนหน้าเซ็นเซอร์นี้มีอินเทอร์เฟซ I2C ที่แท้จริงและ (โบนัส!) แม้จะมีตัวเลือกสองที่อยู่ นอกจากนี้ยังเป็นไปตามมาตรฐาน 3V หรือ 5V คุณจึงสามารถจ่ายไฟและสื่อสารได้โดยใช้ไมโครคอนโทรลเลอร์หรือไมโครคอมพิวเตอร์ใด ๆ

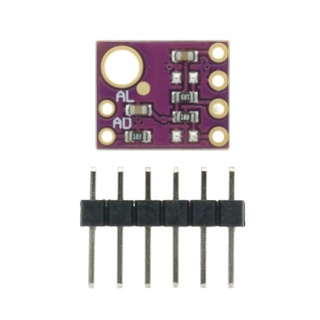

ชิปที่น่ารักเช่น - ดังนั้นเราจึงปั่นแผงเบรกเอาท์ด้วย SHT31-D และวงจรรองรับบางอย่างเช่นตัวต้านทานแบบดึงขึ้นและตัวเก็บประจุ แต่ละคำสั่งซื้อมาพร้อมกับชิ้นส่วนที่ประกอบและทดสอบ PCB อย่างสมบูรณ์และส่วนหัวของชิ้นส่วนเล็ก ๆ คุณจะต้องบัดกรีส่วนหัวเข้าไปใน PCB แต่มันค่อนข้างง่ายและใช้เวลาเพียงไม่กี่นาทีแม้สำหรับผู้เริ่มต้น

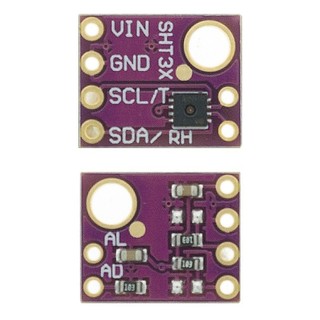

หมุดไฟ:


Vin - นี่คือพินไฟ ชิปสามารถใช้ 2.5-5VDC สำหรับจ่ายไฟ หากต้องการจ่ายไฟให้ใช้พลังงานเท่ากับระดับตรรกะของไมโครคอนโทรลเลอร์ของคุณเช่นสำหรับไมโครคอนโทรลเลอร์ 5V เช่น Arduino ให้ใช้ 5V สำหรับคอนโทรลเลอร์ 3.3V เช่น Raspbery Pi เชื่อมต่อกับ 3.3V
Gnd - พื้นดินทั่วไปสำหรับพลังงานและตรรกะ


หมุดตรรกะ I2C:

Scl - พินนาฬิกา I2C เชื่อมต่อกับสายนาฬิกา microcontrollers I2C ของคุณ พินนี้มีตัวต้านทานการดึง 10K ไปยัง Vin
Sda - พินข้อมูล I2C เชื่อมต่อกับสายข้อมูล microcontrollers I2C ของคุณ พินนี้มีตัวต้านทานการดึง 10K ไปยัง Vin


หมุดอื่น ๆ :

Adr - นี่คือหมุดการเลือกที่อยู่ I2C พินนี้มีตัวต้านทานดึงลง 10K เพื่อให้ที่อยู่ I2C เริ่มต้น 0x44 คุณสามารถผูกหมุดนี้เข้ากับวินเพื่อทำที่อยู่ 0x45
Rst - ฮาร์ดแวร์รีเซ็ตไพน์ มีการดึง 10K เพื่อให้ชิปทำงานโดยค่าเริ่มต้น เชื่อมต่อกับพื้นดินเพื่อทำการรีเซ็ตฮาร์ดแวร์!
Alr - การแจ้งเตือน / เอาต์พุตขัดจังหวะ คุณสามารถตั้งค่าเซ็นเซอร์เพื่อแจ้งเตือนคุณเมื่อเกิดเหตุการณ์ที่เกิดขึ้น ตรวจสอบแผ่นข้อมูลสำหรับวิธีการตั้งค่าการแจ้งเตือน
