รายละเอียดสินค้าจากร้านค้า
** โปรดตรวจสอบขนาดโอริงที่ถูกต้องก่อนสั่งซื้อ หากสั่งผิดขนาดจะไม่สามารถรับคืนหรือเปลี่ยนได้ ขออภัยในความไม่สะดวก **
** สำหรับความหนาอื่นๆ โปรดดูในหมวดหมู่สินค้า "ยางโอริง (O-Ring)" ในร้านค้า **

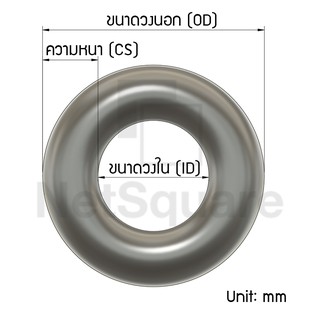

รูปแบบขนาด/ตัวเลือกสินค้า (หน่วย mm): ขนาดวงนอก x ขนาดวงใน x ความหนา (OD x ID x CS)
จำนวน (ชิ้น): ระบุในตัวเลือกสินค้า
คำถามที่พบบ่อยเกี่ยวกับโอริง (FAQ)
Q1: จะทราบขนาดโอริงที่ใช้งานได้อย่างไร?
A1: ตรวจสอบจากผู้ผลิตหรือคู่มืออุปกรณ์ของลูกค้าจะได้ขนาดที่ถูกต้องที่สุด หากทำการวัดเองอาจมีการคลาดเคลื่อน
Q2: หากต้องการวัดขนาดโอริงเอง ควรวัดอย่างไร?
A2: ใช้เวอร์เนียร์ในการวัด เพื่อให้ได้ผลลัพธ์ที่แม่นยำในการวัดวัสดุยืดหยุ่น โปรดวัดตามขั้นตอนด้านล่าง ไม่สามารถใช้ไม้บรรทัดวัดได้
Q3: ทำไมใช้เวอร์เนียร์วัดขนาดโอริงแล้วถึงได้ค่าน้อยกว่าความเป็นจริงเล็กน้อย?
A3: เนื่องจากแรงกดของเวอร์เนียร์บนวัสดุยาง อาจทำให้ได้ค่าน้อยกว่าเล็กน้อย
Q4: โอริง NBR ใช้งานอุณหภูมิสูงได้หรือไม่?
A4: สามารถใช้งานในช่วงอุณหภูมิ -40°C ถึง 100°C เท่านั้น
ขั้นตอนการใช้เวอร์เนียร์วัดขนาดโอริงให้ได้ผลลัพธ์ที่แม่นยำ
1. วัดความหนา (CS)
1.1 วางโอริงทั้งวงที่ปากเวอร์เนียร์ (วัดพร้อมกันทั้งสองฝั้งของวงโอริง) โดยให้ใช้ส่วนเรียบที่มีพื้นที่หน้าตัดมากที่สุด โดยส่วนมากจะอยู่ตรงกลางของปากเวอร์เนียร์ ห้ามใช้บริเวณปลาย
1.2 ปิดปากเวอร์เนียร์โดยให้สัมผัสเท่านั้น ไม่ให้มีแรงกดไปที่ตัวโอริง โดยโอริงยังต้องสามารถขยับได้เมื่อปิดปากเวอร์เนียร์แล้ว
1.3 อ่านค่า และทำซ้ำ 3-4 รอบ ให้แน่ใจว่าได้ค่าคงที่ หรือหาค่าเฉลี่ย
2. วัดขนาดวงใน (ID)
2.1 วางโอริงบนพื้นเรียบ ใช้ปากวัดด้านใน (ปากด้านบน) ในการวัด
2.2 ค่อยๆ ขยายปากจนทั้งสัมผัสทั้งสองฝั่งของวงใน โดยไม่ให้โอริงยืดหรือขยับ
2.3 อ่านค่า และทำซ้ำ 3-4 รอบ ให้แน่ใจว่าได้ค่าคงที่ หรือหาค่าเฉลี่ย
3. วัดและคำนวณหาขนาดวงนอก (OD)
3.1 วัดขนาด OD โดยใช้วิธีเช่นเดียวกับการวัดขนาด ID แต่ใช้ปากวัดด้านนอก (ปากด้านล่าง)
3.2 คำนวณหาขนาดวงนอก OD = ID + (2 x CS)
3.3 เปรียบเทียบขนาด OD ที่ได้จากการวัดและการคำนวณ
3.4 หากไม่ตรงกัน แสดงว่ามีความคลาดเคลื่อน อาจมีแรงกดของเวอร์เนียร์ขณะวัด
[รายละเอียดสินค้า/บทความ จัดทำโดย ร้าน Netsquare ไม่อนุญาตให้คัดลอก]
การคืนสินค้า
ทางร้านยินดีรับคืนสินค้าโอริง กรณีโอริงชำรุด ไม่ครบ หรือทางร้านส่งให้ผิดขนาดเท่านั้น
โปรดตรวจสอบขนาดโอริงที่ถูกต้องก่อนสั่งซื้อ หากสั่งผิดขนาดจะไม่สามารถรับคืนได้ ขออภัยในความไม่สะดวก
ยางโอริง สำหรับซีลข้อต่อ ความหนา 1 mm มีให้เลือกได้หลายขนาด
วัสดุ NBR70 ทนอุณหภูมิ -40°C ถึง 100°C
ใช้งานได้กับ น้ำ น้ำมัน แอลกอฮอล์ แก๊ส
ขนาดวงนอก = ขนาดวงใน + (ความหนา * 2)
ตัวเลือกสินค้า (ODxIDxCS)
7x3x2 = ขนาดวงนอก 7mm, ขนาดวงใน 3mm, ความหนา 2mm
8x4x2 = ขนาดวงนอก 8mm, ขนาดวงใน 4mm, ความหนา 2mm
9x5x2 = ขนาดวงนอก 9mm, ขนาดวงใน 5mm, ความหนา 2mm
10x6x2 = ขนาดวงนอก 10mm, ขนาดวงใน 6mm, ความหนา 2mm
11x7x2 = ขนาดวงนอก 11mm, ขนาดวงใน 7mm, ความหนา 2mm
12x8x2 = ขนาดวงนอก 12mm, ขนาดวงใน 8mm, ความหนา 2mm
13x9x2 = ขนาดวงนอก 13mm, ขนาดวงใน 9mm, ความหนา 2mm
14x10x2 = ขนาดวงนอก 14mm, ขนาดวงใน 10mm, ความหนา 2mm
15x11x2 = ขนาดวงนอก 15mm, ขนาดวงใน 11mm, ความหนา 2mm
16x12x2 = ขนาดวงนอก 16mm, ขนาดวงใน 12mm, ความหนา 2mm
17x13x2 = ขนาดวงนอก 17mm, ขนาดวงใน 13mm, ความหนา 2mm
18x14x2 = ขนาดวงนอก 18mm, ขนาดวงใน 14mm, ความหนา 2mm
19x15x2 = ขนาดวงนอก 19mm, ขนาดวงใน 15mm, ความหนา 2mm
20x16x2 = ขนาดวงนอก 20mm, ขนาดวงใน 16mm, ความหนา 2mm
21x17x2 = ขนาดวงนอก 21mm, ขนาดวงใน 17mm, ความหนา 2mm
22x18x2 = ขนาดวงนอก 22mm, ขนาดวงใน 18mm, ความหนา 2mm
23x19x2 = ขนาดวงนอก 23mm, ขนาดวงใน 19mm, ความหนา 2mm
24x20x2 = ขนาดวงนอก 24mm, ขนาดวงใน 20mm, ความหนา 2mm
25x21x2 = ขนาดวงนอก 25mm, ขนาดวงใน 21mm, ความหนา 2mm
26x22x2 = ขนาดวงนอก 26mm, ขนาดวงใน 22mm, ความหนา 2mm
27x23x2 = ขนาดวงนอก 27mm, ขนาดวงใน 23mm, ความหนา 2mm
28x24x2 = ขนาดวงนอก 28mm, ขนาดวงใน 24mm, ความหนา 2mm
29x25x2 = ขนาดวงนอก 29mm, ขนาดวงใน 25mm, ความหนา 2mm
ฯลฯ
