รายละเอียดสินค้าจากร้านค้า
1. ชื่อสินค้า (Product) : ESP32 Node32s 38 ขา USB Type-C และ บอร์ดขยาย ESP32 Base Board
2. ตัวเลือกสินค้า (Product Options)
- บอร์ด ESP32 38P CP2102 (ESP32 Node32s): บอร์ดพัฒนา ESP32 รุ่น 38 ขา พร้อมพอร์ต USB Type-C และชิป CP2102
- บอร์ดขยาย ESP32 Base Board: บอร์ดขยายขา (Expansion Board) สำหรับ ESP32 รุ่น 38 ขา
3. แนะนำ (Introduction)
📍บอร์ด ESP32 38P CP2102 (Node32s) คือบอร์ดไมโครคอนโทรลเลอร์ประสิทธิภาพสูงที่ใช้ชิป ESP32-WROOM-32 ซึ่งรองรับการเชื่อมต่อ Wi-Fi และ Bluetooth ในตัว รุ่นนี้มาพร้อมพอร์ต USB Type-C ที่ทันสมัย และใช้ชิปสื่อสาร CP2102 ที่มีความเสถียรสูงในการเชื่อมต่อกับคอมพิวเตอร์
📍บอร์ดขยาย ESP32 Base Board เป็นอุปกรณ์เสริมที่ออกแบบมาสำหรับบอร์ด ESP32 38 ขา (แบบแคบ) โดยเฉพาะ บอร์ดนี้ช่วยอำนวยความสะดวกในการทดลองและสร้างต้นแบบ โดยขยายขา GPIO ทั้งหมดออกมา พร้อมจัดเตรียมแหล่งจ่ายไฟ VCC (5V, 3.3V) และ GND ไว้คู่กัน ทำให้การเชื่อมต่อเซ็นเซอร์และโมดูลต่างๆ ทำได้ง่ายดายและเป็นระเบียบอย่างยิ่ง นอกจากนี้ยังรองรับแหล่งจ่ายไฟหลายช่องทาง ทั้ง DC Jack, USB Type-C และ Micro-USB
4. คุณสมบัติ (Features)

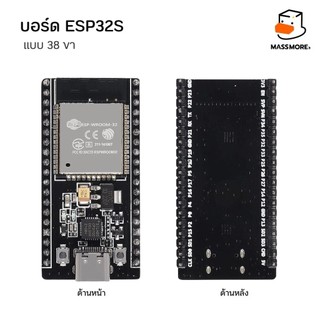

📍บอร์ด ESP32 38P CP2102 (Node32s)
- ชิปหลัก: ESP32-WROOM-32 (Dual-core CPU สูงสุด 240 MHz)
- การเชื่อมต่อไร้สาย: Wi-Fi 802.11 b/g/n และ Bluetooth v4.2 BR/EDR / BLE
- พอร์ตเชื่อมต่อ: USB Type-C สำหรับการโปรแกรมและจ่ายไฟ
- ชิปสื่อสาร: CP2102 USB-to-UART Bridge ที่เสถียร

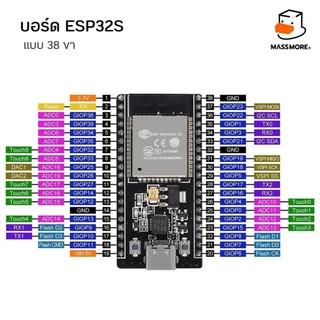

- จำนวนขา: 38 ขา (GPIOs, ADC, DAC, Touch, SPI, I2C, UART)
- ปุ่มควบคุม: มีปุ่ม EN (Reset) และ BOOT บนบอร์ด
📍บอร์ดขยาย ESP32 Base Board
- ความเข้ากันได้: ออกแบบสำหรับบอร์ด ESP32 38-pin (แบบแคบ กว้างประมาณ 25.4mm)
- แหล่งจ่ายไฟหลายช่องทาง: DC Barrel Jack (6.5V - 16V), USB Type-C (5V), Micro-USB (5V)
- วงจร Regulator: มีวงจรควบคุมแรงดันไฟฟ้า 5V และ 3.3V ในตัว (AMS1117)
- การขยายขาอัจฉริยะ: ขยายขา ESP32 ทั้ง 38 ขา ออกมาเป็น 4 แถว (VCC 5V, VCC 3.3V, Signal, GND)
- ความสะดวก: มีสวิตช์เปิด-ปิด (Power Switch) และไฟ LED แสดงสถานะ
5. ข้อมูลสินค้า (Spec data)
📍 บอร์ด ESP32 38P:
- Logic Level: 3.3V (ห้ามจ่ายไฟ 5V เข้าขา GPIO โดยตรง)
- แรงดันไฟฟ้าอินพุต (VIN): 5V (ผ่านพอร์ต USB-C หรือขา VIN)
- การโปรแกรม: รองรับ Arduino IDE (ติดตั้ง ESP32 core), PlatformIO, Espressif IDF, MicroPython
- ไดรเวอร์: CP210x (ค้นหา "CP2102 Driver")
📍บอร์ดขยาย Base Board:
- การเชื่อมต่อ: เสียบบอร์ด ESP32 38-pin (แบบแคบ) ลงบน Socket (ตรวจสอบทิศทางให้ถูกต้อง)
- การจ่ายไฟให้เซ็นเซอร์: สามารถเลือกใช้ไฟ 5V หรือ 3.3V จาก Header ที่ขยายออกมาได้โดยตรง
6. ข้อมูลทางเทคนิค (Specification)

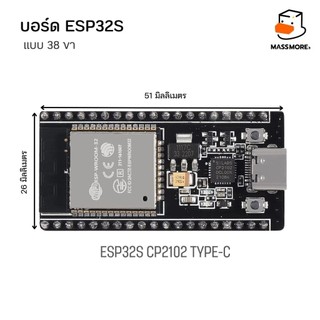

📍บอร์ด ESP32 38P CP2102 (Node32s)
- โมดูล: ESP32-WROOM-32
- โปรเซสเซอร์: Tensilica Xtensa LX6 Dual-Core 32-bit (สูงสุด 240 MHz)
- หน่วยความจำ: 4MB Flash, 520 KB SRAM
- การเชื่อมต่อไร้สาย:
- Wi-Fi: 802.11 b/g/n (2.4 GHz)
- Bluetooth: v4.2 BR/EDR และ BLE
- ชิป USB-to-UART: Silicon Labs CP2102
- แรงดันไฟฟ้าใช้งาน (Logic): 3.3V
- แรงดันไฟฟ้าอินพุต: 5V (DC) ผ่าน USB-C หรือขา VIN
📍บอร์ดขยาย ESP32 Base Board
- ความเข้ากันได้: ESP32 38-pin (Narrow Version, กว้าง 25.4mm)
- แหล่งจ่ายไฟเข้า: 6.5V-16V (DC Jack 5.5x2.1mm) หรือ 5V (USB-C / Micro-USB)
- วงจรควบคุมแรงดัน: AMS1117-5.0 (สำหรับ 5V) และ AMS1117-3.3 (สำหรับ 3.3V)
- การจัดเรียง Header: 4 แถว (Pins x 38) ได้แก่ VCC 5V, VCC 3.3V, Signal (GPIOs), GND
- อื่นๆ: สวิตช์เปิด-ปิด, LED แสดงสถานะ Power
7. ตารางเปรียบเทียบสินค้า (Comparison)
8. ตัวอย่างการใช้งาน (Applications)
- ระบบบ้านอัจฉริยะ (Smart Home) ควบคุมรีเลย์, ไฟ, ผ่าน Wi-Fi
- สถานีวัดสภาพอากาศ (เชื่อมต่อเซ็นเซอร์ BME280, DHT22)
- การเกษตรอัจฉริยะ (Smart Farm) วัดความชื้นดินและสั่งรดน้ำ
- การสร้าง Web Server ขนาดเล็กเพื่อควบคุมอุปกรณ์
- อุปกรณ์ IoT ที่เชื่อมต่อกับบริการ Cloud (Blynk, AWS IoT, Google Firebase)
- ระบบติดตามตำแหน่ง (Bluetooth Beacon)
9. เอกสารอ้างอิง (Documents)
- Datasheet ESP32-WROOM-32 (โมดูลหลัก): https://www.espressif.com/sites/default/files/documentation/esp32-wroom-32_datasheet_en.pdf
- Datasheet CP2102 (ชิป USB-to-UART): https://www.silabs.com/documents/public/data-sheets/cp2102-9.pdf
.
.
❤️ ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งาน
สามารถ Inbox เข้ามาได้เลย ยินดีให้คำแนะนำ ขอบคุณครับ
