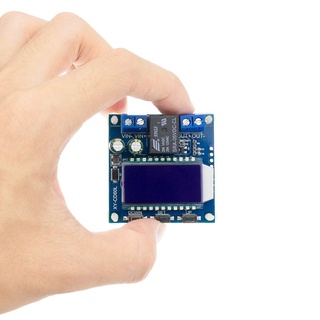

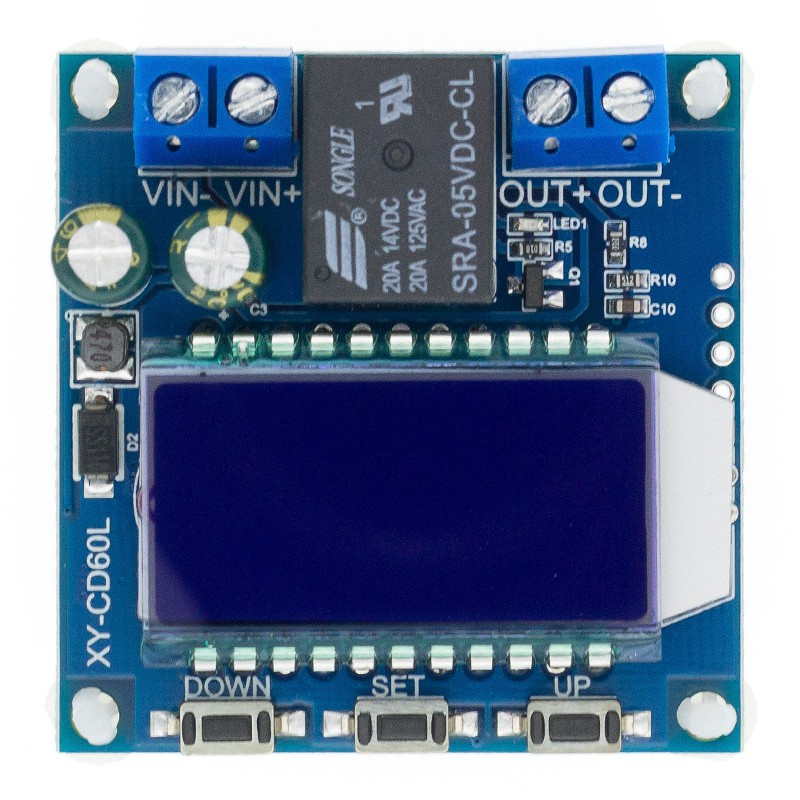

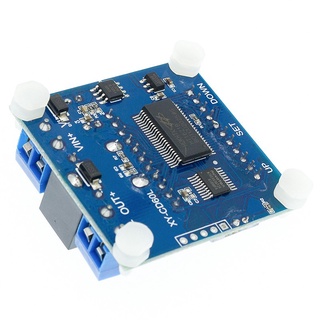

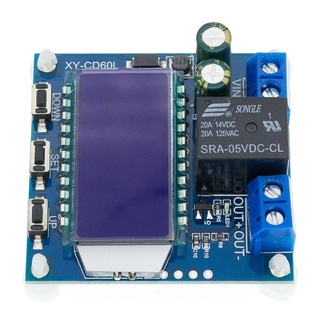

Cd60L โมดูลควบคุมการเก็บประจุแบตเตอรี่พลังงานแสงอาทิตย์ 12V 24V 48V

โหมดการชาร์จ IN

เมื่อตั้งค่าแรงดันไฟฟ้าสูงสุดขึ้นและแรงดันไฟฟ้าที่ จำกัด ล่าง dn; เมื่อแรงดันแบตเตอรี่น้อยกว่าหรือเท่ากับแรงดันไฟฟ้าที่ จำกัด ล่าง dn รีเลย์จะเปิดขึ้นและเครื่องชาร์จจะเริ่มชาร์จแบตเตอรี่ เมื่อแรงดันแบตเตอรี่มากกว่าหรือเท่ากับแรงดันไฟฟ้าสูงสุดขึ้นรีเลย์จะตัดการเชื่อมต่อเพื่อทำการชาร์จอัตโนมัติ เมื่อรีเลย์เปิดขึ้นไฟกะพริบแสดงว่ากำลังชาร์จ

โหมดปล่อยออกนอก

เมื่อตั้งค่าแรงดันไฟฟ้าสูงสุดขึ้นและแรงดันไฟฟ้าที่ จำกัด ล่าง dn; เมื่อแรงดันแบตเตอรี่มากกว่าหรือเท่ากับแรงดันไฟฟ้าที่ จำกัด บนรีเลย์จะเปิดและเริ่มการคายประจุ เมื่อแรงดันแบตเตอรี่ แรงดันไฟฟ้าที่ จำกัด ล่างน้อยกว่าหรือเท่ากับแรงดันไฟฟ้าที่ จำกัด ล่าง dn รีเลย์จะดับลงและเสร็จสิ้นฟังก์ชันการคายประจุอัตโนมัติ เมื่อรีเลย์เปิดขึ้น OUT จะกะพริบแสดงว่ากำลังคายประจุ

ผลิตภัณฑ์นี้เป็นตัวควบคุมแรงดันไฟฟ้าที่เรียบง่าย การเปิดและปิดเอาต์พุตโดยรีเลย์สามารถเปิดและปิดเอาต์พุตได้ การเปลี่ยนแรงดันไฟฟ้าทำหน้าที่ในการสลับเท่านั้นและไม่สามารถเปลี่ยนแรงดันไฟฟ้าได้

คำอธิบายการทำงาน:

1. การคำนวณแรงดันไฟฟ้าเปอร์เซ็นต์: แรงดันแบตเตอรี่ / (แรงดันไฟฟ้าบน - แรงดันไฟฟ้าล่าง)



2. ฟังก์ชั่นคีย์:

ปุ่มกดสั้น ๆ สลับการแสดง% และเวลากดโหมดสวิทช์ 5 วินาทีค้างไว้โหมดการชาร์จ: IN, โหมดปล่อย: OUTOUT

ปุ่ม set: สั้นคลิกเพื่อดูพารามิเตอร์ที่ตั้งไว้ปัจจุบัน;

กดปุ่ม set ค้างไว้เพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์ตั้งค่า UP: ขีด จำกัด แรงดันไฟฟ้าบน dn: ขีด จำกัด แรงดันไฟฟ้าล่าง OP: เวลาเปิดเครื่อง dOP: หน่วงเวลาเปิดเครื่อง (0-999 วินาที), FOP: บังคับเปิด -เวลาที่กำหนด (0-10 วินาที) ในโหมดปล่อย

การกดปุ่มลงสั้น ๆ เพื่อปิด / เปิดรีเลย์ (ฟังก์ชันหยุดฉุกเฉิน) ปิดจอ LCD ปิดการเชื่อมต่อรีเลย์

กดปุ่มลงค้างไว้เพื่อตั้งสถานะของไฟพื้นหลัง LCD LP: ปิดไฟแบ็คไลท์ความสว่างคงที่เปิด: ไฟแบ็คไลท์จะดับโดยอัตโนมัติหลังจากผ่านไป 5-10 นาที หลังจากดับลงปุ่มใด ๆ ก็จะตื่นขึ้นมา



สามค่ะ ร้านที่สาม การตั้งค่าพารามิเตอร์พารามิเตอร์

ป้อนอินเทอร์เฟซการตั้งค่าพารามิเตอร์โดยกดปุ่ม SET เป็นเวลานาน

หลังจากเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์แล้วให้สลับพารามิเตอร์การตั้งค่าโดยกดปุ่ม SET

C) หลังจากเลือกพารามิเตอร์แล้วสามารถตั้งค่าได้ด้วยปุ่ม UP / DOWN เพื่อรองรับการกดสั้น ๆ และการกดแบบยาว

เพื่อตั้งค่าพารามิเตอร์อื่น ๆ ให้ทำซ้ำขั้นตอนที่ B และ c;

หลังจากตั้งค่าพารามิเตอร์ทั้งหมดแล้วให้กดปุ่ม SET เป็นเวลานานออกจากและบันทึก



ฟังก์ชั่นควบคุมเวลาในการชาร์จ / คายประจุ 3.1

เมื่อพารามิเตอร์เวลา OP ไม่เป็นศูนย์เริ่มการควบคุมเวลาในการชาร์จ / คายประจุ

เมื่อรีเลย์เปิดเครื่อง / ดีสชาร์จไฟการนับถอยหลังจะเริ่มทำงาน เมื่อเวลาเสร็จสิ้นรีเลย์จะถูกตัดการเชื่อมต่อโดยอัตโนมัติเพื่อดำเนินการชาร์จ / ดีสชาร์จให้เสร็จสิ้น หากเวลาเสร็จสิ้นในโหมดการชาร์จ แรงดันไฟฟ้าที่ตรวจจับได้ต่ำกว่าแรงดันไฟฟ้าที่ จำกัด ล่าง dn หรือในโหมดปล่อยแรงดันไฟฟ้าที่ตรวจจับได้มากกว่าแรงดันไฟฟ้าที่ จำกัด บนและฟังก์ชั่นควบคุมเวลาในการชาร์จจะปิดโดยอัตโนมัติ และกะพริบ การแสดงผล H: ER เตือนผู้ใช้ว่าการตั้งค่าพารามิเตอร์เวลาไม่มีเหตุผล
