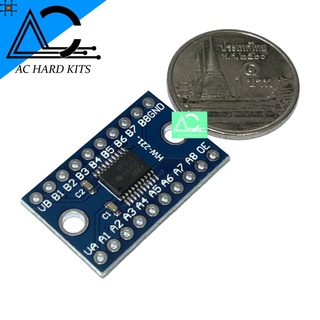

Logic Level Converter TXS0108E 8 Channel

Product Description:

- 8 channels bidirectional voltage translation between different logic level, translate between Ax and Bx automatically
- Voltage level: 1.8V-6V

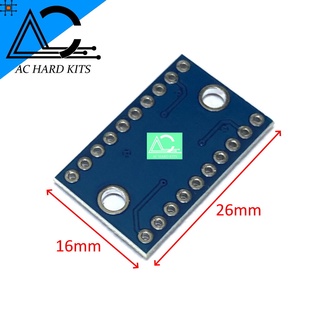

- Dimension: 16mm x 26mm
- VCCA connects to 3.3V power supply
- VCCB connects to 5V power supply
- GND connects to power negative pole respectively, the two power supply should be common-grounded with each other
- When Ax has TTL 3.3V input, Bx will get TTL 5V output
- When Bx has TTL 5V input, Ax will get TTL 3.3V output
- NO direction control required

TXS0108E เป็น IC (Integrated Circuit) ที่ทำหน้าที่เป็น Level Shifter หรือ Level Translator ที่ช่วยในการแปลงสัญญาณระหว่างระดับแรงดันไฟฟ้าต่างๆ โดยเฉพาะการเชื่อมต่อระหว่างอุปกรณ์ที่ใช้แรงดันไฟฟ้าต่ำ (เช่น 3.3V) กับอุปกรณ์ที่ใช้แรงดันไฟฟ้าสูง (เช่น 5V) รายละเอียดหลักๆ มีดังนี้:
- จำนวนพอร์ต: TXS0108E มี 8 ขา (หรือ 8 พอร์ต) สำหรับการแปลงระดับสัญญาณ

- การทำงาน: IC นี้ทำงานโดยอัตโนมัติในการแปลงสัญญาณระหว่างระดับแรงดันที่ต่างกัน ซึ่งสามารถทำงานในโหมดไบด์เรล (bidirectional) ได้ หมายความว่าสามารถแปลงสัญญาณทั้งจากแรงดันสูงไปยังแรงดันต่ำ และจากแรงดันต่ำไปยังแรงดันสูง

- ช่วงแรงดัน: รองรับแรงดันไฟฟ้า 1.2V ถึง 5.5V ทำให้เหมาะสำหรับการใช้งานในระบบที่มีอุปกรณ์หลายชนิดที่ทำงานที่แรงดันต่างกัน

- ความเร็วในการส่งข้อมูล: สามารถส่งข้อมูลได้ที่ความเร็วสูงถึง 1000 kbps

- การใช้งาน: มักใช้ในโครงการที่ต้องการเชื่อมต่อระหว่างไมโครคอนโทรลเลอร์ที่มีแรงดันไฟฟ้าต่างกัน เช่น การเชื่อมต่อระหว่าง Arduino (5V) กับ Raspberry Pi (3.3V) หรืออุปกรณ์อื่นๆ ที่มีระดับแรงดันที่แตกต่างกัน

- แพ็กเกจ: โดยปกติจะมีรูปแบบแพ็กเกจแบบ TSSOP-20 ซึ่งช่วยให้ติดตั้งในแผงวงจรได้ง่าย
